-500V~+1500V高压放大器,1~6通道可选!
更新时间:2021-12-08 16:31:46点击次数:2190次

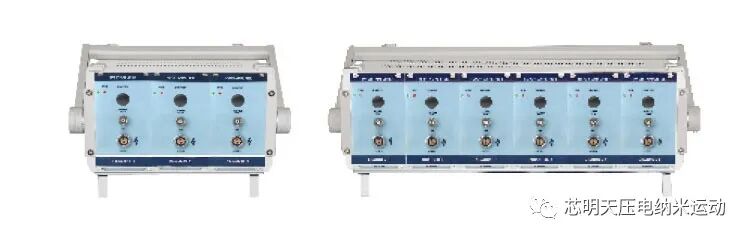

本次推送,为大家带来了芯明天最新且很独特的一款高压放大器产品 - E01.A/E00.A系列。
E01.A/E00.A系列高压放大器的独特性
E01.A/E00.A系列高压放大器是近期新推出的产品,它的输出电压范围不是很常见。通常情况下,高压放大器一般输出一个单独正压或单独的负压,如0~100V或-100~0V,或者是正压与负压值相同但反相的电压,如±100V等。而E01.A/E00.A系列高压放大器的输出电压范围是-500V~+1500V,对应的外部模拟控制电压信号范围为-2.5V~7.5V。外部模拟输入控制电压与输出电压呈线性关系,如下图曲线所示。

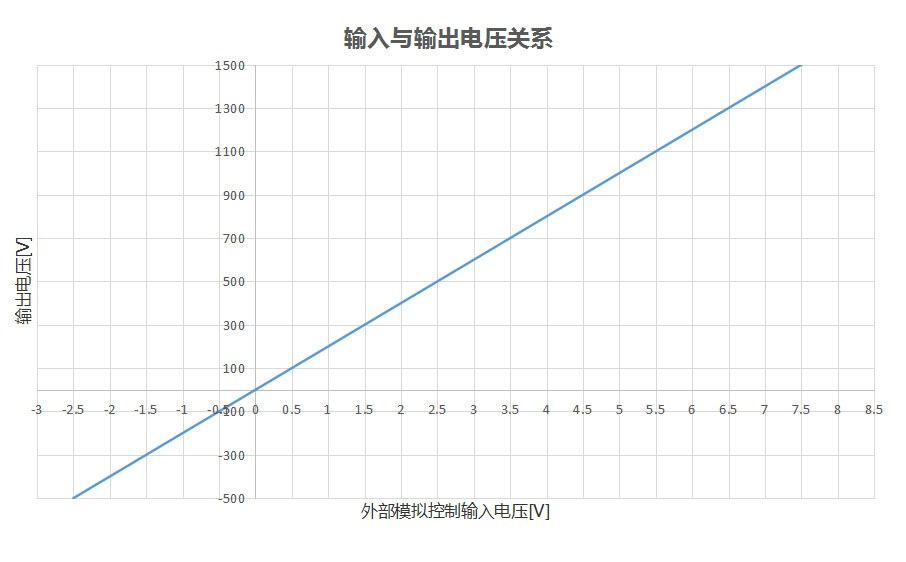

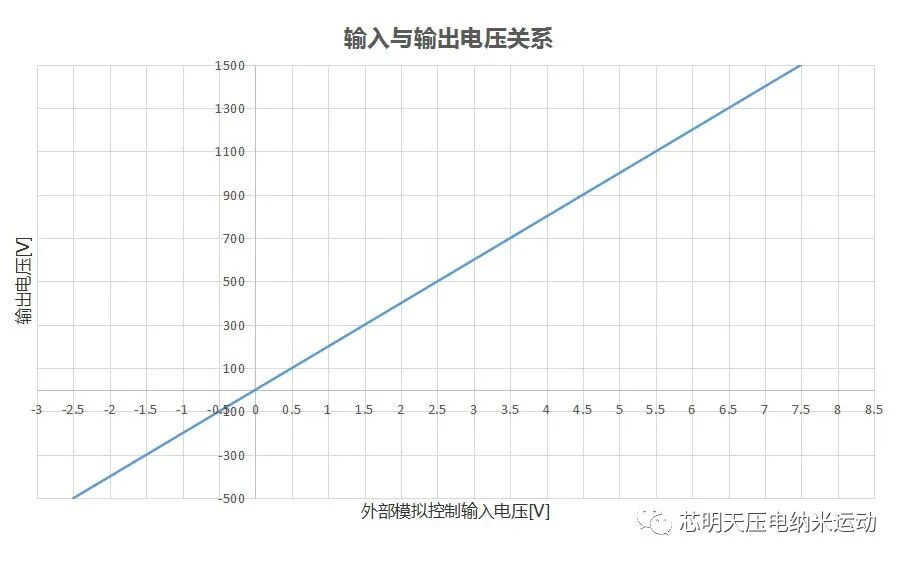

输入与输出电压曲线
E01.A/E00.A系列高压压电放大器是专为驱动高压压电陶瓷促动器而研发设计,例如驱动MFC压电纤维片、高压叠堆陶瓷等。它的输出电压范围可高达-500V至1500V,通过外部模拟信号进行控制。
特点
E01.A/E00.A系列高压压电放大器不仅输出高达1500V的电压,同时它的全功率带宽可达3kHz,小信号带宽可达10kHz,对于驱动静电容量相对较小的压电纤维片或高压压电陶瓷促动器,可完全胜任。
• 输出电压-500~+1500V
• 1至6通道可选
• 模拟输入控制
• 小信号带宽可达10kHz
1~6通道可选

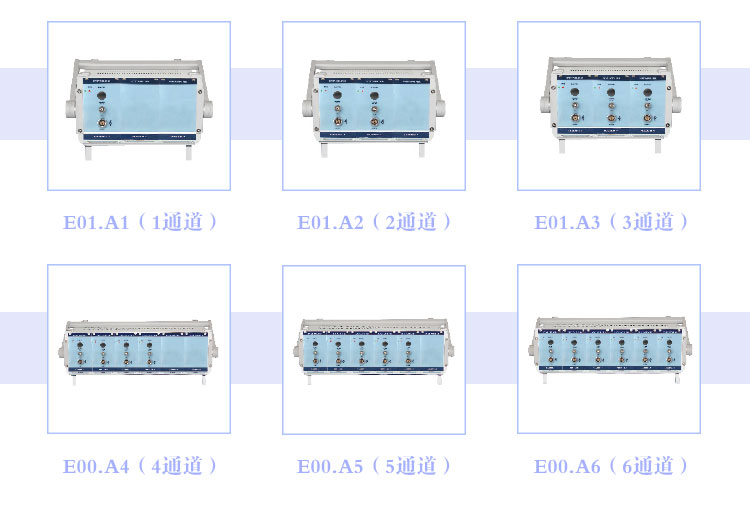

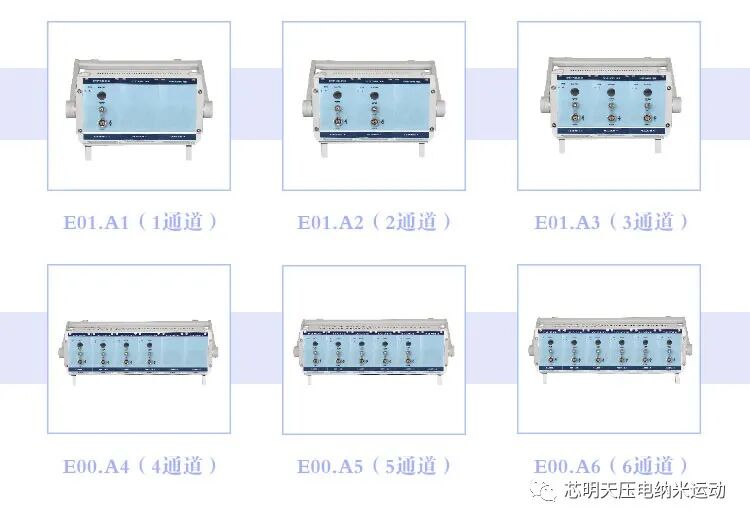

E01.A/E00.A系列高压压电放大器具有6款型号可选,区别在于通道数不同,1至6通道可选。对于单独一个压电陶瓷的驱动,可选单通道版本;而对于驱动多个MFC压电陶瓷纤维片,则可选择多通道版本。单独1个通道的高压压电放大器也可以用于同时驱动多个压电陶瓷,但要确认驱动功率是否足够,否则可能出现电压幅值衰减或频率衰减的情况。
应用
驱动MFC压电纤维片、高压压电陶瓷叠堆、高压压电陶瓷促动器等。
频率负载曲线图
技术参数
型号:E01.A/E00.A
控制方式:外部模拟信号控制
通道数:1~6通道可选
模拟输入范围:-2.5~7.5V
输出电压范围:-500~1500V
电压稳定性:<0.1%F.S.(满量程)/8hours
模拟输入阻抗:100KΩ
全功率带宽:3kHz
小信号带宽:10kHz
平均电流:17mA@1000V、1μF
峰值电流:55mA
过流保护:26mA
供电模式:AC 220V 50Hz
电流限制:短路保护
长×高×深:280或500×175×375mm
散热方式:风扇散热
感兴趣的用户可关注芯明天微信公众号,点击菜单“关于我们”中的“联系工程师”或“人工客服”与工程师进行对接、洽谈。
