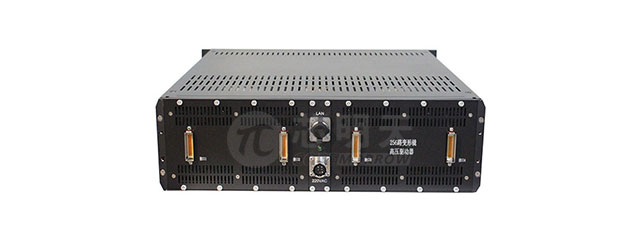

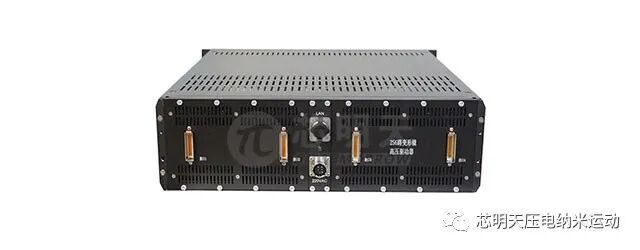

256路压电变形镜控制器,也称为256路压电变形镜驱动电源,型号为E82.C256K,它是专为驱动压电变形镜而研发设计,就驱动的压电变形镜的类型不同,可驱动的变形镜个数也不相同。

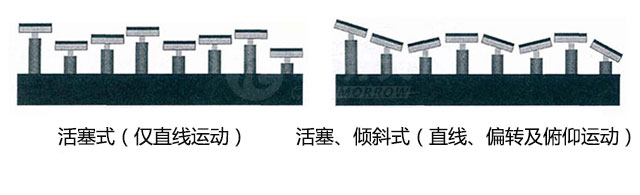

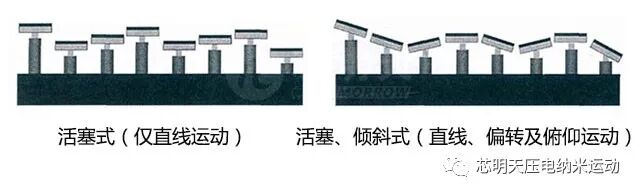

例如,使用256路压电变形镜控制器(E82.C256K)驱动分立镜面式压电变形镜,如下图所示,驱动仅直线运动的活塞式分立镜面的压电变形镜,可同时驱动256个分立镜面;而驱动直线及二维偏转的活塞、倾斜式分立镜面的压电变形镜,则至少可同时驱动85个分立镜面。

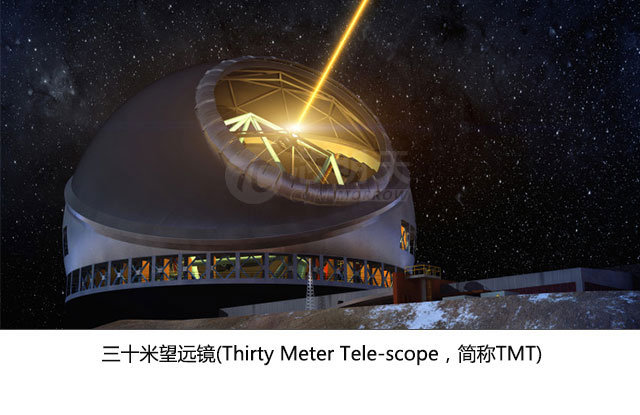

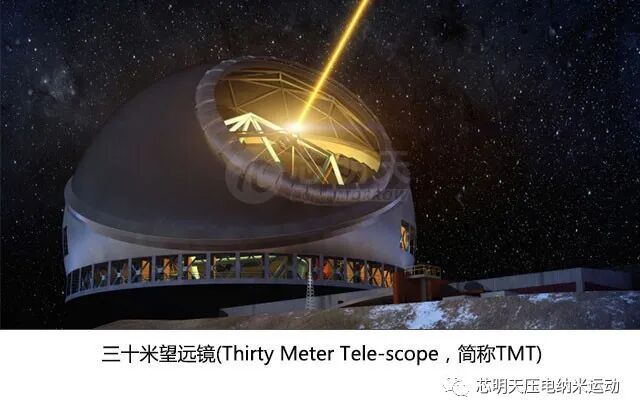

E82.C256K压电变形镜控制器是专为大口径应用的压电变形镜而设计,它的通道数达256路,并且采用了百兆以太网通信。通过以太网协议进行通讯,一般性能局域网网络即可满足可靠通讯;节点设备数量随意扩容,可实现多台PC同时管理;多线程并发,数据同步、实时性良好。此外,它还通过了电磁兼容测试、振动测试及高低温测试等,满足《GJB150A-2009军用装备实验室环境试验方法》系列标准,它的等级为陆军级。

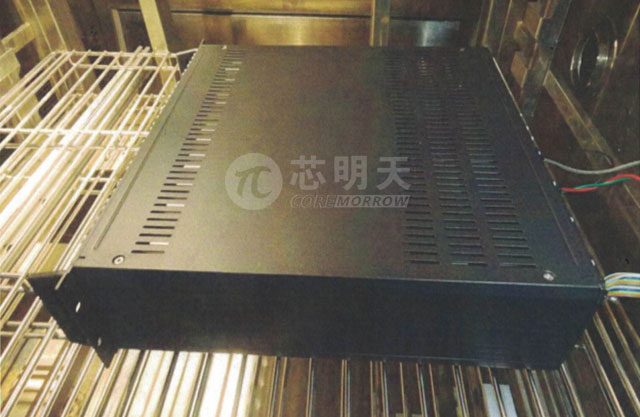

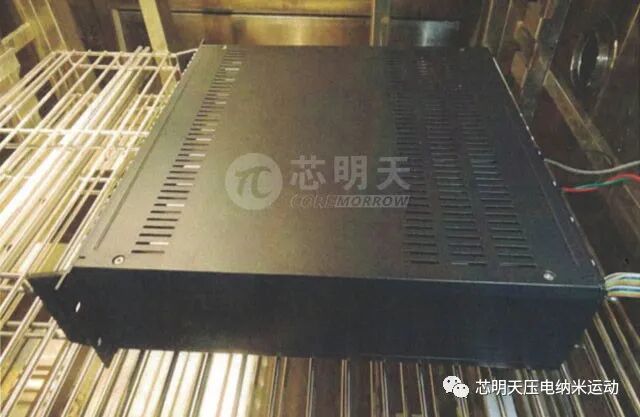

高低温实验

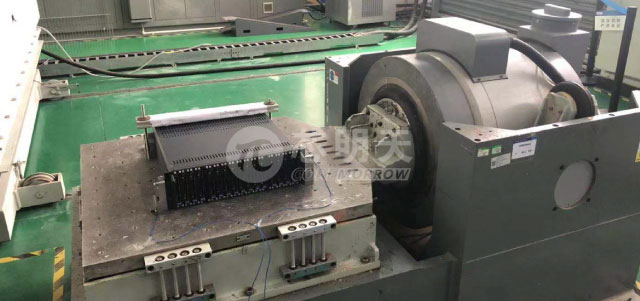

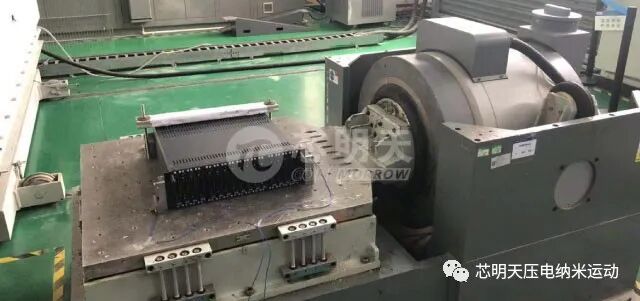

振动测试
技术参数
256路压电变形镜控制器的基本参数如下。
型号:E82.C256K
输出通道数:256路
输出电压:-20V~+120V
输出电压分辨率:5mV
输出延时:1~256路<250μs
加断电电压冲击:<1V(Vpp)
输出电压纹波:10mV(RMS)
单通道平均电流:30mA
单通道峰值电流:180mA
输出带宽:1KHz
输出保护功能:过流保护
通信接口:百兆以太网
AD采集功能:有软件界面显示
供电电压:AC220V
输入功率:1300W
产品等级:陆军级
重量:26kg
机箱尺寸:19英寸标准3U工控机箱
工作环境温度:-10℃~+40℃
存储环境温度:-25℃~+50℃
