高动态压电陶瓷促动器
更新时间:2020-03-17 10:30:14点击次数:2126次
高压柱形压电陶瓷促动器是驱动电压为1000V,带有预载力柱形机械封装压电陶瓷。可承受一定的拉力,内置大出力压电陶瓷,出力大,可达50000N,主要用于大负载的动态应用。
特性
• 1000V驱动
• 位移可达260μm
• 承载能力可达70000N
• 静电容量低
• 参数可定制
• 开环/闭环可选
• 外径Ø18mm,Ø25mm,Ø35mm,Ø45mm
应用
冲击波产生、稳定、测试和加速度传感器、主动减振、燃油喷射、主动发动机安装以及各种定位任务需要高负载和/或极端加速度等。

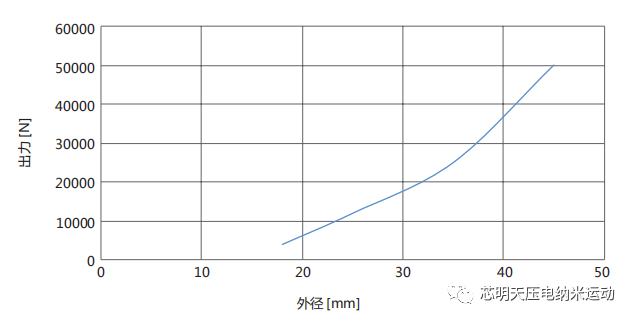

出力大
高压柱形促动器的出力与横截面积成正比,外径越大,出力越大,VS45系列的出力可达50000N,承载可达70000N。

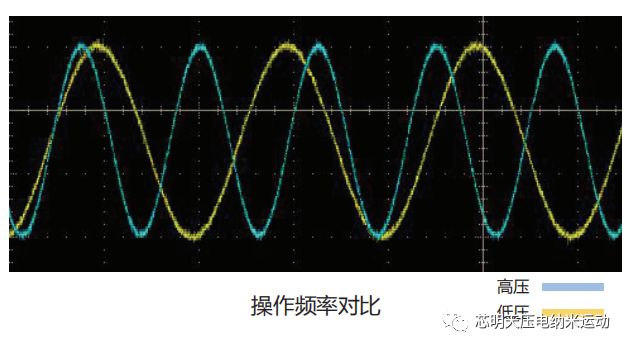

高动态
静电容量相对较小,因此使用频率相对较高。更适合高动态使用。

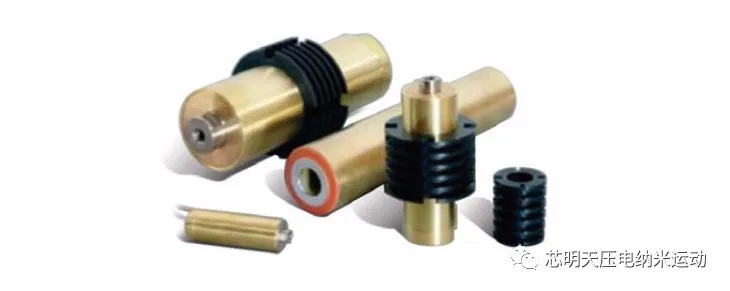

热稳定
芯明天提供“热稳定装置”来实现动态操作。热量能够有效的从陶瓷转移到壳体。热稳定壳体材料为高效热传导金属。热稳定不会改变陶瓷的尺寸,采用热稳定结构功率可提高2~3倍
。
例如:PSt1000/16/150VS25加热稳定及散热片,使用频率可达到500Hz。

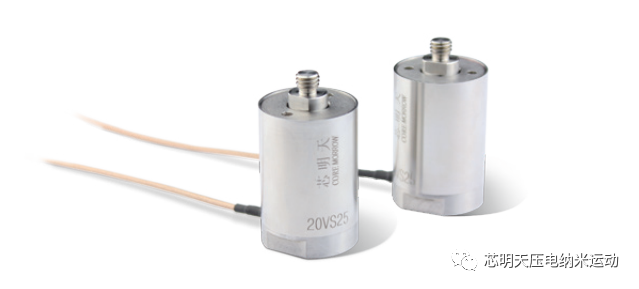

开环/闭环版本
高压环形压电陶瓷促动器分开环与闭环版本,开环版本响应速度快,但具有压电陶瓷的迟滞与蠕变特性,闭环版本内置有应变式闭环传感器,使控制电压与产生的位移间成线性关系,消除迟滞与蠕变。

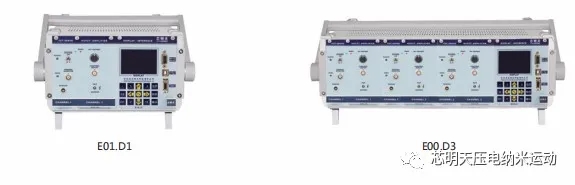

推荐压电控制器
高压封装压电陶瓷采用高压控制器驱动,芯明天E00/E01系列高压压电陶瓷控制器,可以输出0~1000V高压。

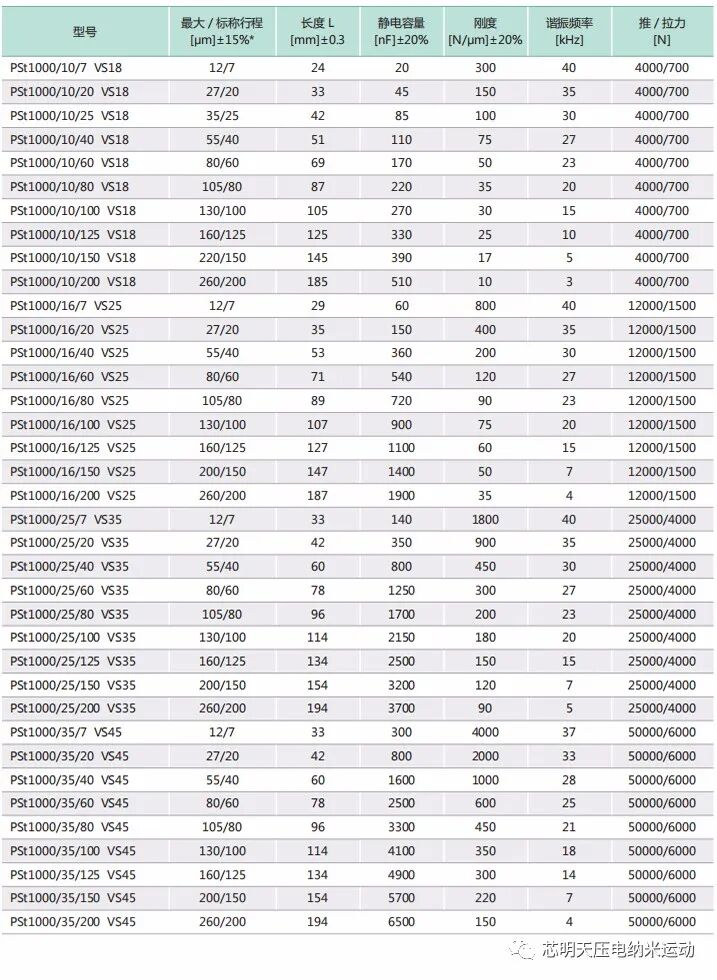

技术参数
*PSt1000:标称行程是在0~1000V驱动电压下的位移行程,Max.行程范围是在 -200V~1000V,对于高可靠的长期使用,建议驱动电压在0~800V。选择闭环控制,线性度、重复定位精度高。安装预紧力一般不超过出力的20%。
