能量捕获系统EH工具包

更新时间：2019-11-27 09:33:41点击次数：2723次

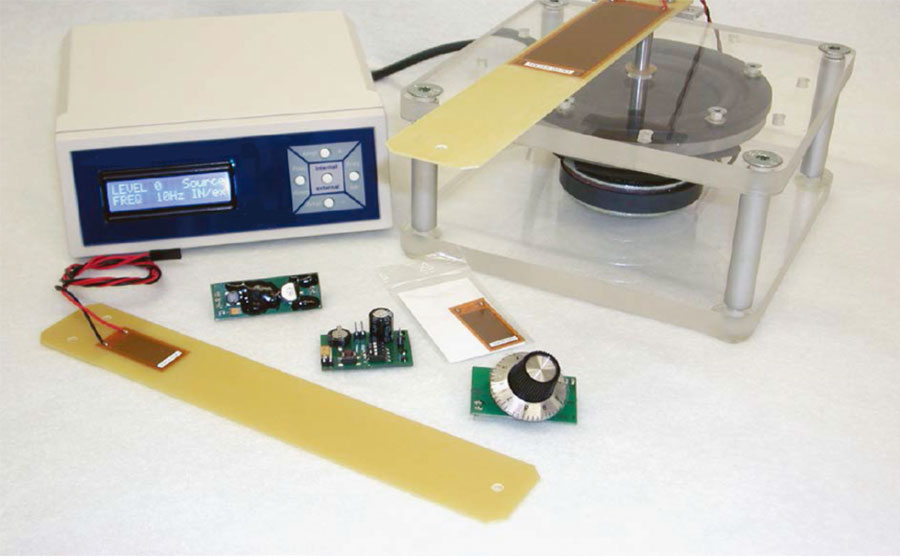

从环境振动中收集捕获能量是当前面临的挑战之一，能量捕获系统EH工具包可使得我们了解机械输入和电气输出的关系。能量捕获系统包含一个振动器，一个放大器模块，三个能量捕获模块，2片粘贴于悬臂梁的MFC及1片供额外使用的MFC。

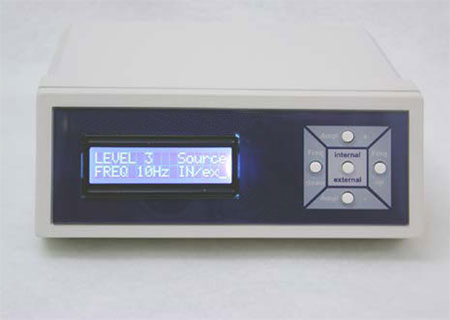

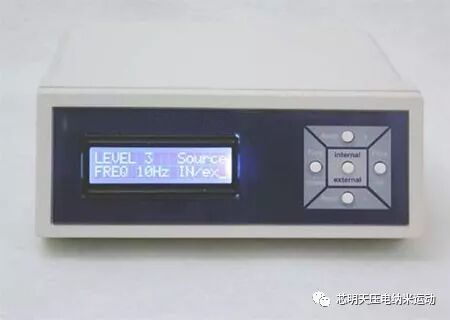

一、放大器模块

输出电压用于控制振动器,也可通过BNC连接器从外部电源供电。工作频率范围是5Hz - 60Hz可调，输入电压最大为1Vpp。按下内部/外部按钮，模块在内部和外部频率源之间切换。

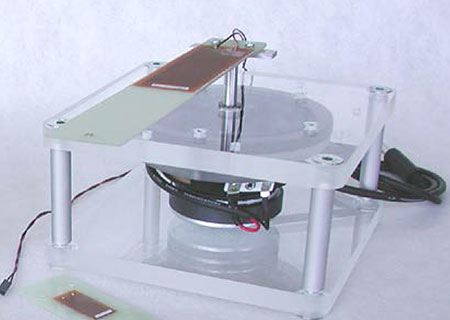

二、振动器

通过调节可变频率上下移动MFC悬臂来产生动能，振动器由放大器模块供电，将粘有MFC的悬臂梁安装在振动杆上。

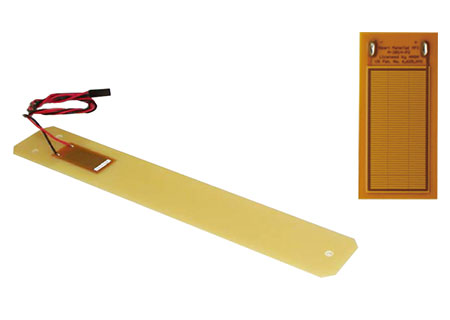

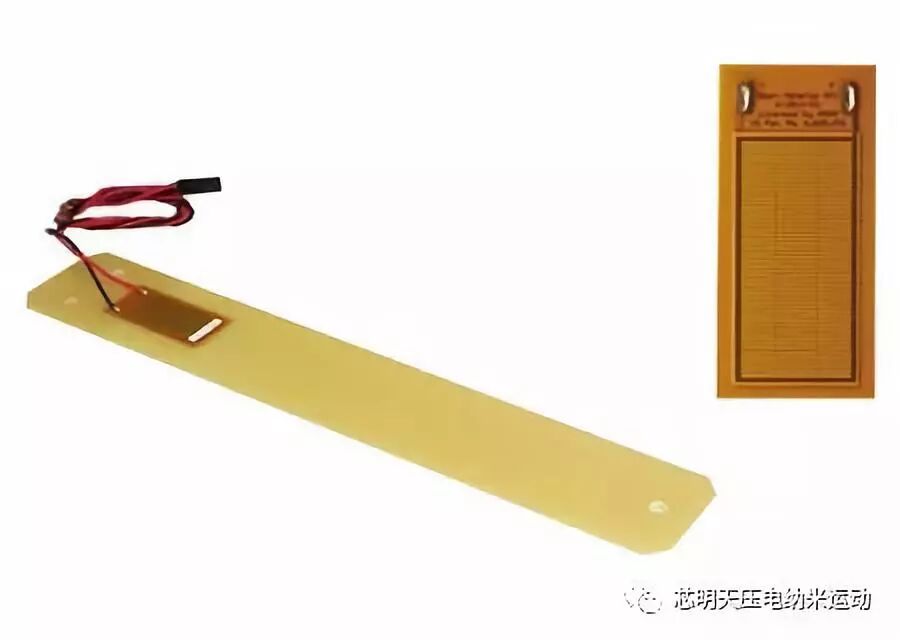

三、压电纤维片MFC

在该能量捕获系统中，MFC 是从振动中捕获能量的有源元件。其中包含一片M8528P1和一片M2814P2贴于悬臂梁表面，一片M2814P2供额外使用。

四、能量捕获模块

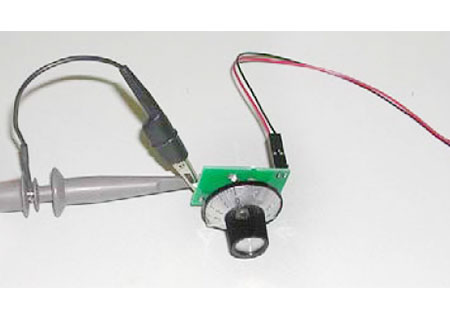

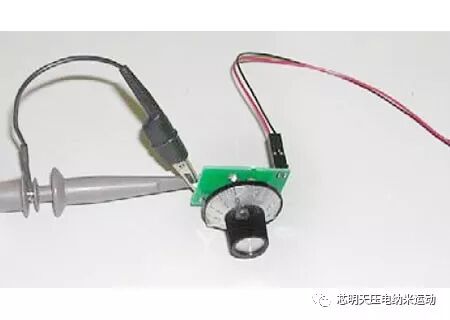

1.可变电阻模块-VIM

用于测量能量输出

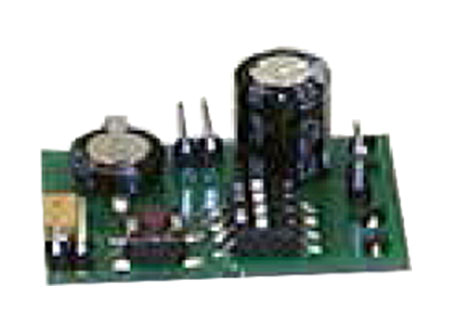

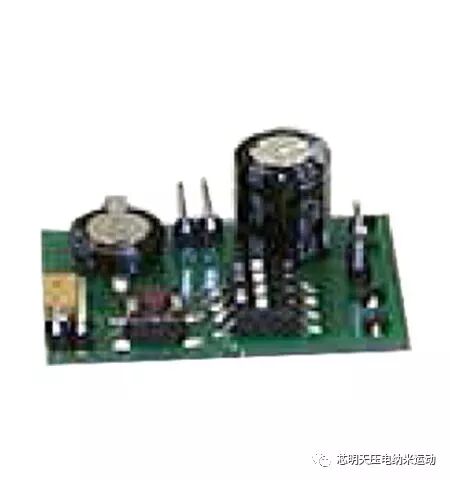

2.能量测量电路

用于测量一段时间内捕获的能量，指拨开关可选择不同的电容

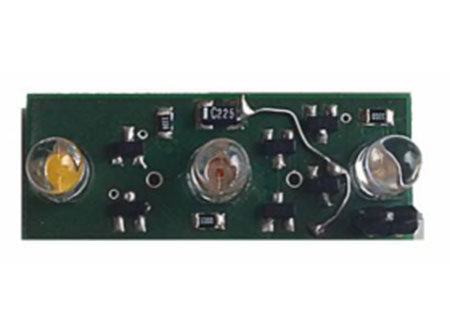

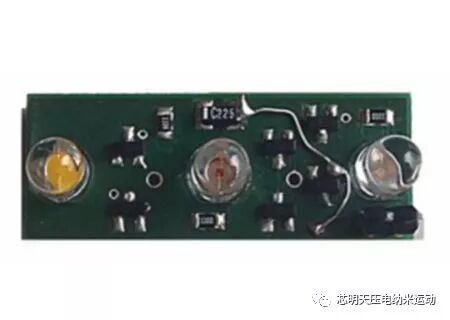

3.LED模块

用于演示

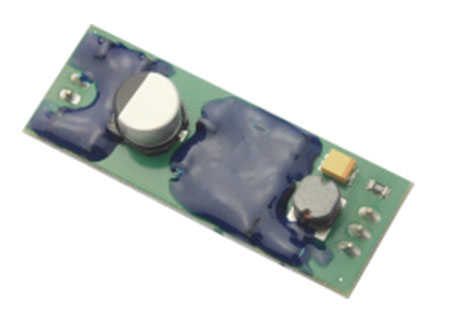

4.CL-50

用于为电子设备供电
