弯曲运动压电陶瓷是通过加载电压可以产生弯曲、摆动、扭转等运动方式的压电陶瓷元件,主要包括压电双晶片、叠堆压电弯曲片、压电纤维片弯曲结构、2D压电陶瓷、压电扫描管等几种类型。每款产品都具有固有的特性可以满足不同应用的需求。

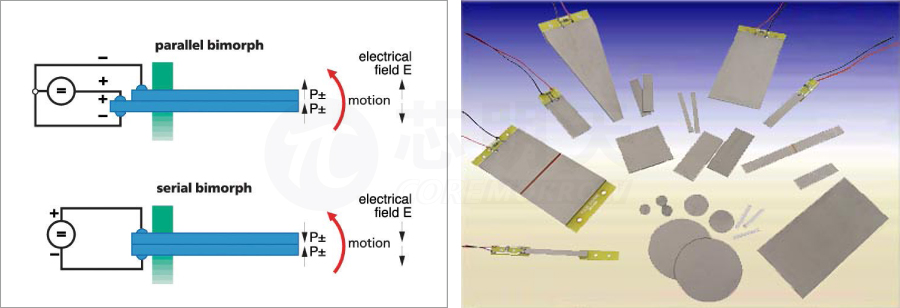

压电双晶片是将两片薄的单层压电陶瓷片贴在一个薄的金属基板两侧,给两片压电陶瓷片加载反向电压,使其中一片伸长另外一片收缩从而带动金属基板弯曲运动。由于刚度较低,因此弯曲运动不是平行运动,而是圆弧形运动。
压电双晶片利用的是横向d31压电效应,谐振频率大概在几百赫兹,由于具有明显的迟滞特性,所以主要用于动态操作。
叠层式压电弯曲片

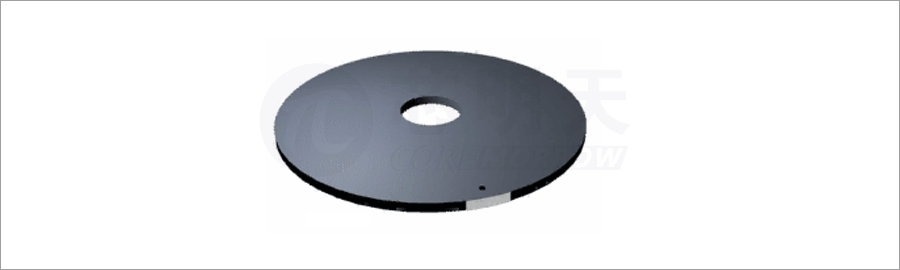

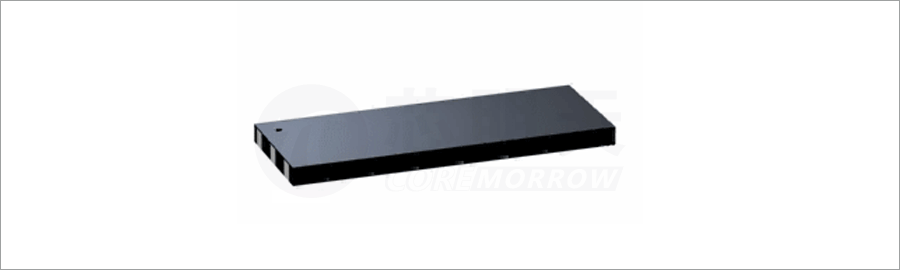

叠层式压电弯曲片是由多层压电陶瓷片叠堆共烧而成,主要为方形及环形两种结构,同样利用的是横向压电效应d31,这种压电弯曲片的出力大于压电双晶片。
低压0-200V 或±100V驱动,摆动范围可达2.54mm,出力达39N。应用范围主要为机翼减震抑震、光开关、光纤切割等等。
应用实例
![]()

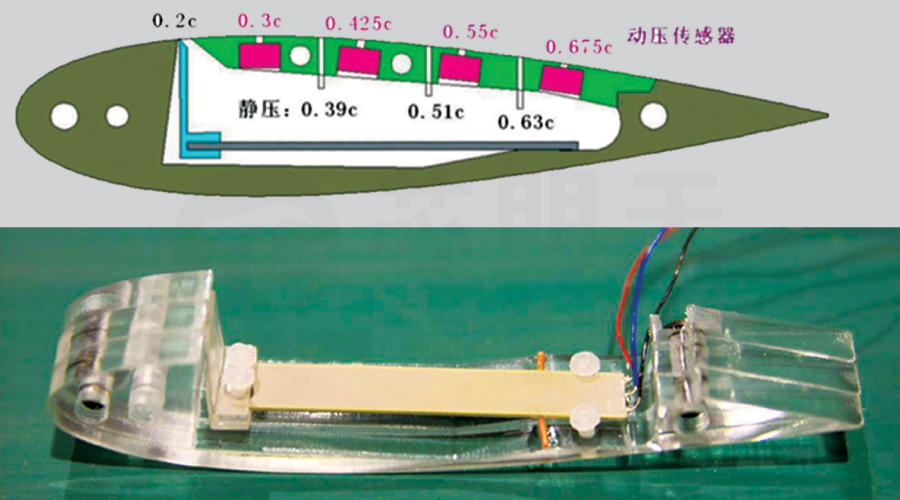

机翼减震
压电纤维片弯曲结构

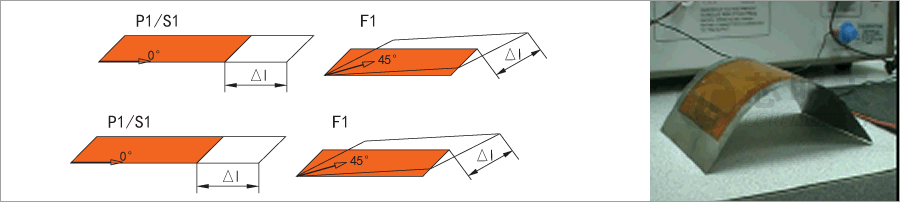

压电纤维片是压电纤维复合材料,内部是由压电纤维棒组成,有横向伸长、收缩、以及45°斜边伸长三种形变模式,通过将压电纤维片与金属薄片贴合的方式带动金属片发生弯曲、扭转等形变。
压电纤维片与金属板结合组成单向或双向弯曲结构,该结构的主要特点为位移行程大,出力大、柔韧性好、多种尺寸结构可选择。可以产生几个厘米的位移形变。
应用实例

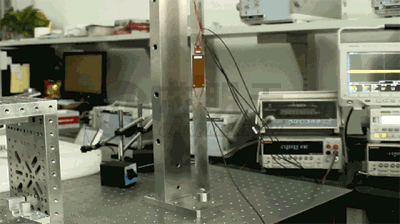

悬臂梁减震

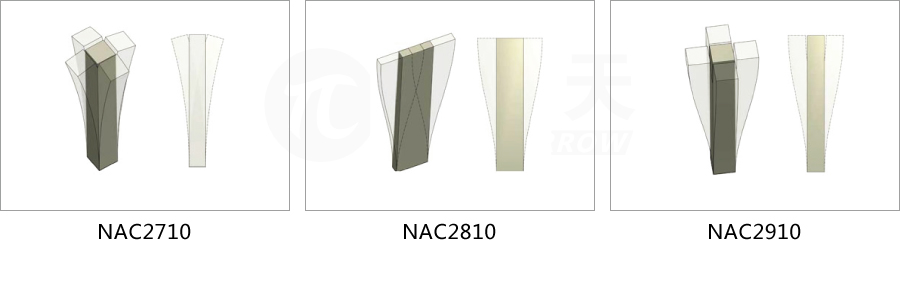

2D压电陶瓷
芯明天2D压电陶瓷是可以产生二维微运动的叠堆共烧型压电陶瓷,多种运动形式可选,位移可达+/-90μm,产品应用于光纤定位与调整等。
压电扫描管

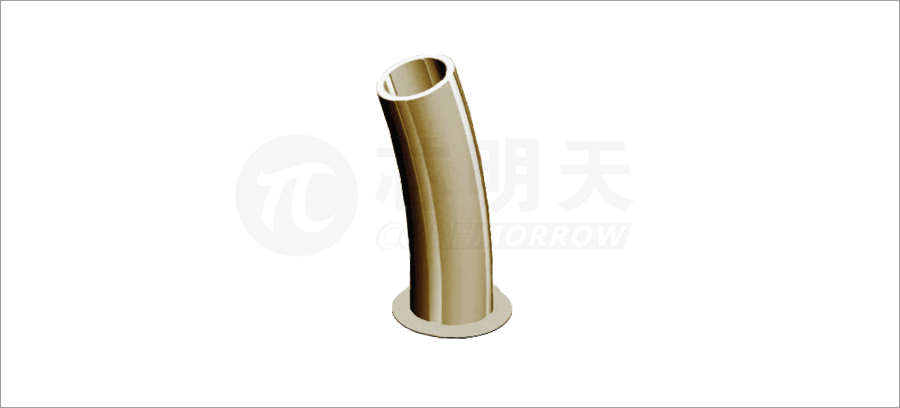

压电扫描管是可以实现XYZ三维运动的压电陶瓷管,用于三维微扫描与定位,如AFM原子力显微镜等。多种尺寸结构可选,XY轴扫描的范围可达82μm。
