针对小体积应用要求,芯明天公司特为此研发设计一款新型小体积压电驱动控制器,它的体积小巧,外形尺寸仅130×80×27.5mm,重量仅240g至350g。
它的供电为24VDC/1A,电源开关位于后面板。机身带有散热区域,可迅速导出产生的热量。而且,它的安装只需通过四个M4螺纹孔进行固定,分别分布于四个角的位置。
E53体积虽小,却"五脏俱全"
E53的外观虽然看起来很"单薄",但它的功能却强大!例如E53.D系列,它具有功率放大的驱动功能,且额外具有闭环伺服反馈功能及上位机通信功能。

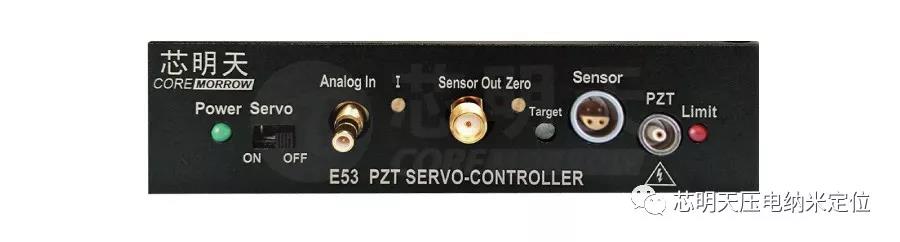

它的前面板具有模拟输入接口(SMB连接器)、模拟输出接口(LEMO单芯连接器)、伺服功能开关(拨动开关)、伺服传感输入接口(LEMO四芯连接器)、传感输出接口(SMA连接器)、上位机通信接口(DB9、MicroUSB),还具有调零及调积分电位器,调零电位器用于调节模拟电压输出的零点,用户可根据实际使用再次调节;积分调节一般出厂时会预先调节好,不建议用户自行调节,以防止产生震荡造成被驱动的压电产品损坏。
此外,前面板还具有电源指示灯(绿)、目标指示灯(黄)及过流指示灯(红)。
E53压电放大控制器是用于驱动容性负载,如压电致动产品等。E53压电控制器不能用于驱动电阻或电感负载。
E53系列分类
E53系列可分为三种型号:E53.A、E53.B、E53.D。

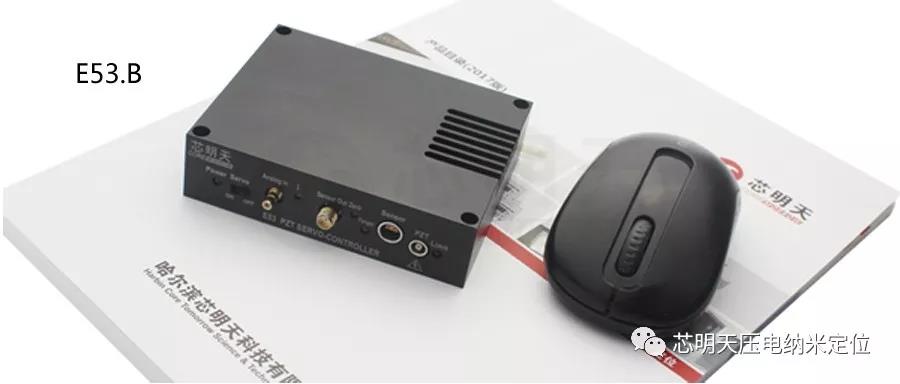

其中,E53.A为开环压电放大器,具有开环驱动压电促动器的功率放大等功能。
E53.B为闭环压电控制器,与E53.A相比,它额外具有闭环伺服反馈功能,可对实时驱动信号进行监测。
E53.D是E53系列中功能强大的一款,它包含E53.A及E53.B的所有功能,且提供上位机通信功能,可通过上位机进行输入/输出电压控制。
功能 |
功率放大功能 |
闭环反馈控制功能 |
上位机通信功能 |
E53.A |
√ |
× |
× |
E53.B |
√ |
√ |
× |
E53.D |
√ |
√ |
√ |
E53系列部分基本参数
压电控制器参数 |
E53.A |
E53.B |
E53.D |
|
外观 |
尺寸mm |
70×77×27.5 |
105×81.5×27.5 |
130×80×27.5 |
重量 kg |
0.24 |
0.28 |
0.35 |
|
主控 |
处理器 |
- |
- |
32bit 168MHz |
D/A转换器 |
- |
- |
16bit |
|
A/D转换器 |
- |
- |
16bit |
|
通信接口 |
- |
- |
USB,RS-422,
RS-232
|
|
传感伺服 |
传感器类型 |
- |
SGS |
SGS |
伺服特性 |
- |
模拟P-I+带阻+低通 |
模拟P-I+带阻+低通 |
|
驱动 |
通道数 |
1 |
||
标称模拟输入范围 |
0~10V |
|||
标称输出电压范围 |
0~120V(可选0~150V) |
|||
电流 |
1A |
|||
平均电流 |
80mA |
|||
放大器带宽 |
10KHz |
|||
纹波 |
10mVpp(加载2.2uF) |
|||
额定输出功率 |
10W |
|||
保护 |
工作温度范围
(℃)
|
0至50 |
||
输出短路电流 |
80mA |
|||
过流指示 |
输出平均电流超过80mA则过流指示灯亮 |
|||
供电 |
供电输入电压 |
24V(20V~30V)DC/1A |
||
静态功耗 |
<4W |
开环及闭环使用
对于开环压电操作,可选用E53.A压电放大器,它的输出电压由控制输入端的模拟信号设置决定,0~5V模拟输入信号对应0-120V模拟输出信号。开环操作适合需要快速响应及高带宽要求的应用,在这些应用中,控制及读取目标绝对位置不重要或由外部反馈环路完成。
对于闭环压电操作,可选用E53.B或E53.D系列,自身带有闭环伺服控制,无需在外部增加伺服传感器。需要上位机进行通信,则可选择E53.D系列。
阶跃

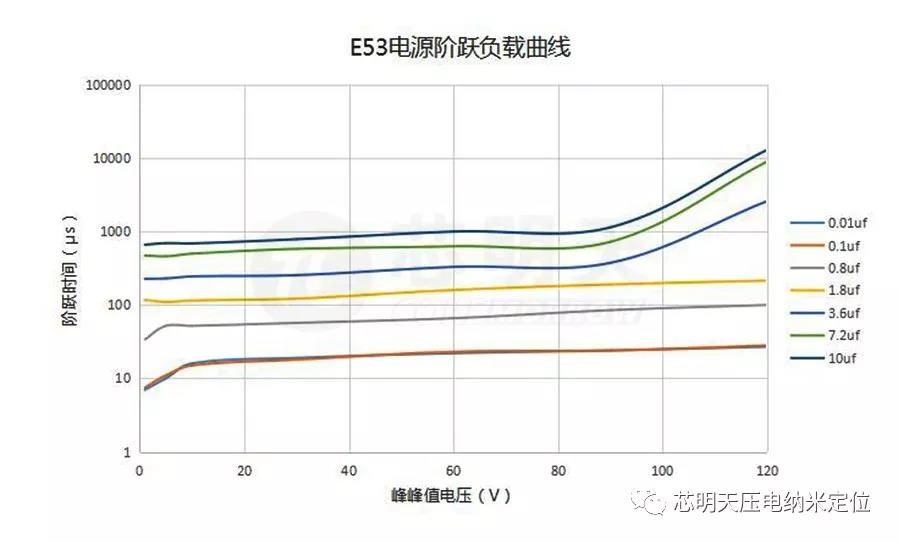

E53压电控制器的所有系列都具有大于1A的峰值电流,驱动压电运动产品可提供达微秒级的阶跃时间。驱动不同负载时的阶跃时间曲线如下图所示,在负载为1.8μF时,阶跃时间约为200μs。
频率

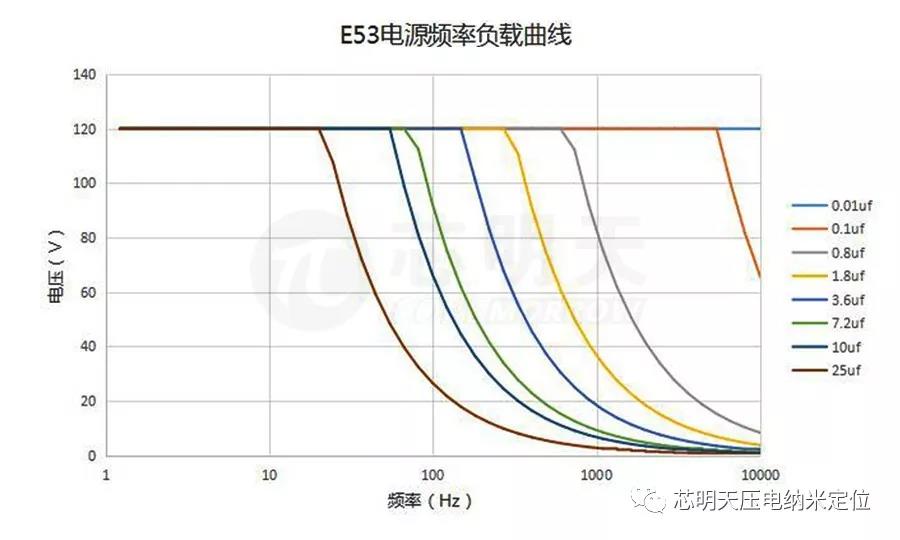

E53压电控制器的输出电流是一定的,在驱动不同大小的容性负载时,所产生的工作频率是不同的。负载越大,相应满幅值的频率会降低。例如下图中,对应1.8μF负载,满幅值频率可达约500Hz,负载大于1.8μF时,频率将相应降低,负载小于1.8μF时,频率将相应升高。
芯明天定制板卡式、工业级、航空级电源
芯明天科技公司不仅提供小体积式压电驱动控制器,同时我们还提供板卡式压电驱动控制板、工业级电源、航空级电源等,具有驱动压电产品的基本控制功能,同时更便于集成到设备中。以下为芯明天几款简单案例。
小体积板卡式 |
基本参数: |
|

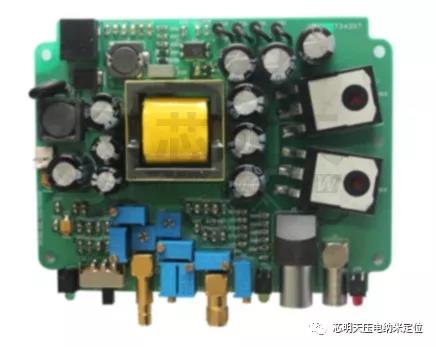

总体尺寸:100×76.5×21mm 驱动功率放大功能 闭环伺服反馈功能 单通道 模拟输入:0~10V 模拟输出:0~120V 可选配上位机通信功能 |
工业级电源 |
基本参数: |
|

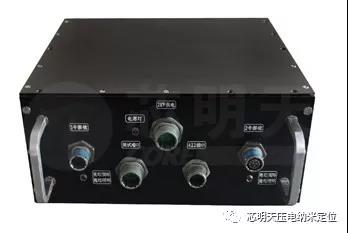

总体尺寸:240x96x35mm 驱动功率放大功能 闭环伺服反馈功能 上位机通信功能 通道数:6通道 模拟输入:0~10V 模拟输出:0~150V 级别:工业级 |
