致动/传感应用中的压电纤维片
更新时间:2020-09-02 10:46:32点击次数:2357次

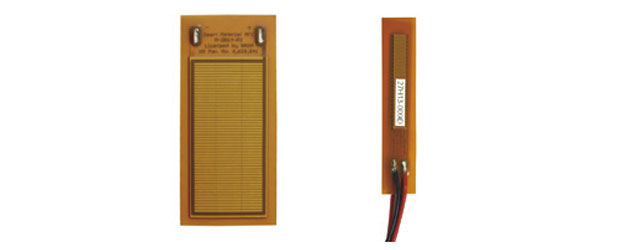

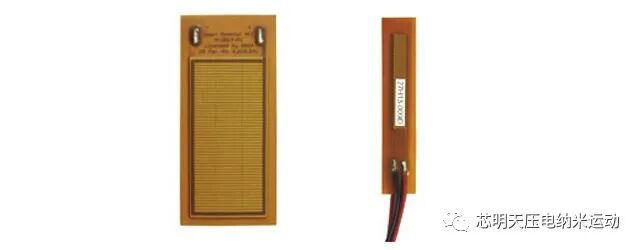

压电纤维片是压电纤维复合材料,
是薄片型的执行器和传感器,
内部是由压电纤维棒组成,有横向伸长、收缩、以及
45°斜边伸长三种形变模式。

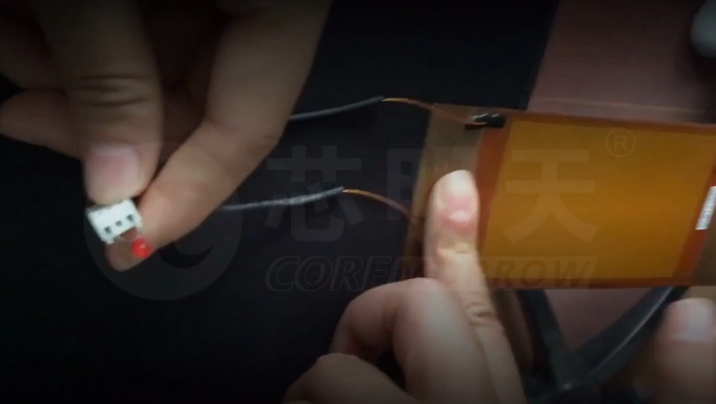

通过将压电纤维片与金属薄片粘接贴合的方式带动金属片发生弯曲、扭转等形变。
MFC可以作为薄的、表面适形的片材应用(通常粘合)到各种类型的结构,或嵌入复合结构中。如果施加电压,它会将被粘贴的材料弯曲或扭曲,抵消振动或产生振动。如果不施加电压,它可以作为非常灵敏的形变传感器使用,感应变形、噪音和振动。MFC也是从振动中获取能量的绝佳装置。
01

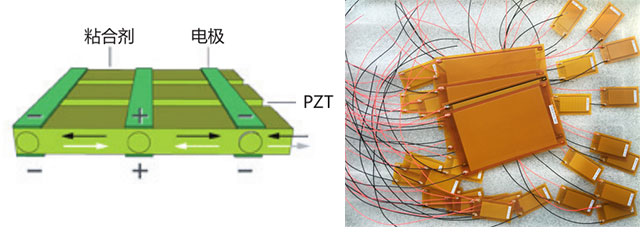

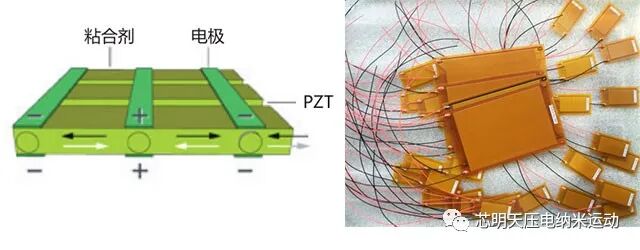

MFC P1模式
MFC P1型(d33效果),伸长型
02

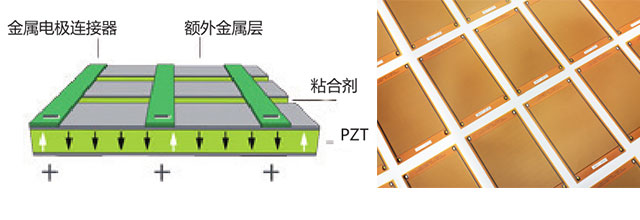

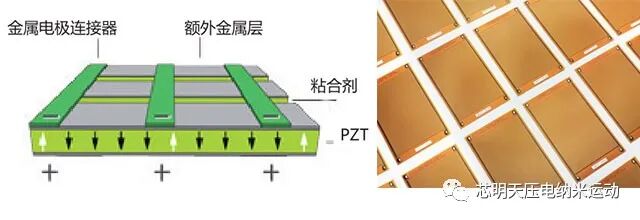

MFC P2模式
MFC P2型(d31效果),收缩型
用作致动器(P1,P2,P3类型)

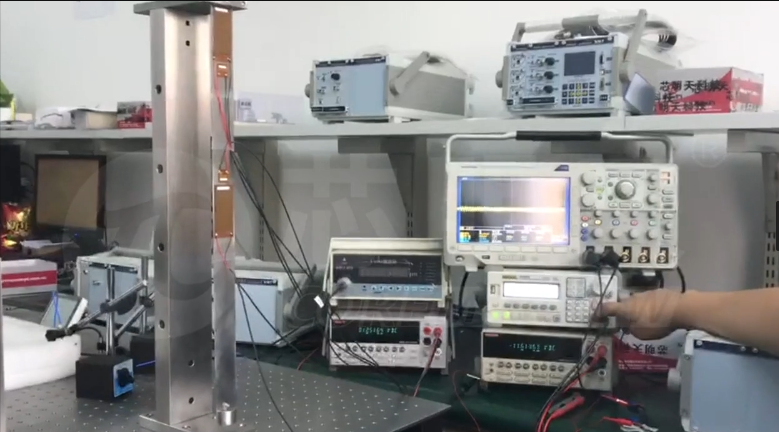

压电纤维片作为致动器使用时,给其加载一定的电压,纤维片会横向或者45°方向伸长或横向收缩,当将纤维片粘贴到金属板等表面时,金属板会随之发生弯曲变形,由于纤维片具有位移行程大、响应速度快等特点可用于减震抑震等应用。
用作传感器或发电(P2,P3类型)
压电纤维片作为传感器使用,将其粘贴于被测物表面,当被测物发生形变或振动时,压电纤维片会产生相
应的电荷量,形变越大,产生的电荷量越多,从而检测形变或受力情况。
压电纤维片也可以用于发电,当外力作用下使其发生形变时,压电纤维片内部产生电荷电压。
