压电纳米定位系统搭档金刚石色心-在纳米尺度上捕捉量子世界的奥秘
（注：图片来源于网络）
芯明天压电纳米定位与控制系统赋能量子科技，我们的系统可实现纳米级定位精度，响应速度可达毫秒级，不错过任何数据；从单色心操控到多色心阵列研究，我们的多自由度平台可灵活适配需求，助力量子比特扩展。
一、
NV色心的“身世之谜”

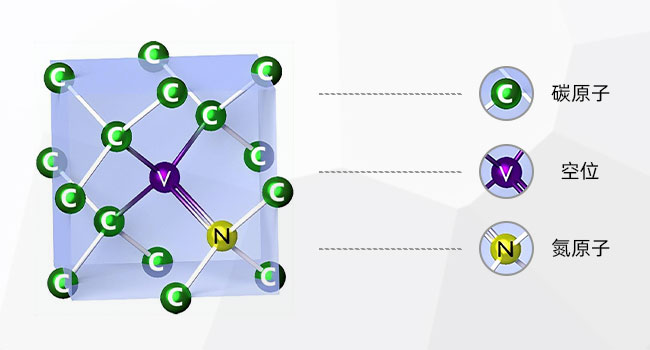

金刚石色心，最具代表性的是NV色心（全称Nitrogen-Vacancy Center，氮-空位色心），由一个氮原子取代碳原子并与相邻空位结合形成，是金刚石里一种特殊的“小缺陷”。这种缺陷是由于金刚石晶格中原子缺失或杂质替代所形成的，其核心特征是电子自旋态的量子特性与光学活性。如图中所示，一个黄色小球（氮原子）取代了一个绿色小球（碳原子）的位置并且在旁边留了个空位（紫色小球）。金刚石NV色心正是因为这种结构，才能在常规测试条件下保持优良的量子特性。
二、
NV色心的量子超能力
1.自旋：量子世界的“魔法棒”
NV色心的核心是它的自旋——一种量子世界的“旋转陀螺”。这个陀螺有三种状态：顺时针转（|+1⟩）；逆时针转（|-1⟩）；不转（|0⟩）
科学家可以用激光和微波像魔法棒一样操控它.
2.长相干时间：量子记忆的“超长待机”
相干时间是量子力学中描述量子态保持相干性（即量子叠加态的持续时间）的物理量。它反映了量子系统与环境相互作用的强度——相干时间越长，量子态受环境干扰越小，量子信息保存越完整。普通量子系统像易碎的泡泡，稍有干扰就“破损”。但NV色心在室温下，自旋状态能保持稳定达毫秒级，这意味着它能长时间存储量子信息，是量子计算机的“理想硬盘”。
（注：图片来源于网络）
3.感官灵敏：量子世界的“超级感官”

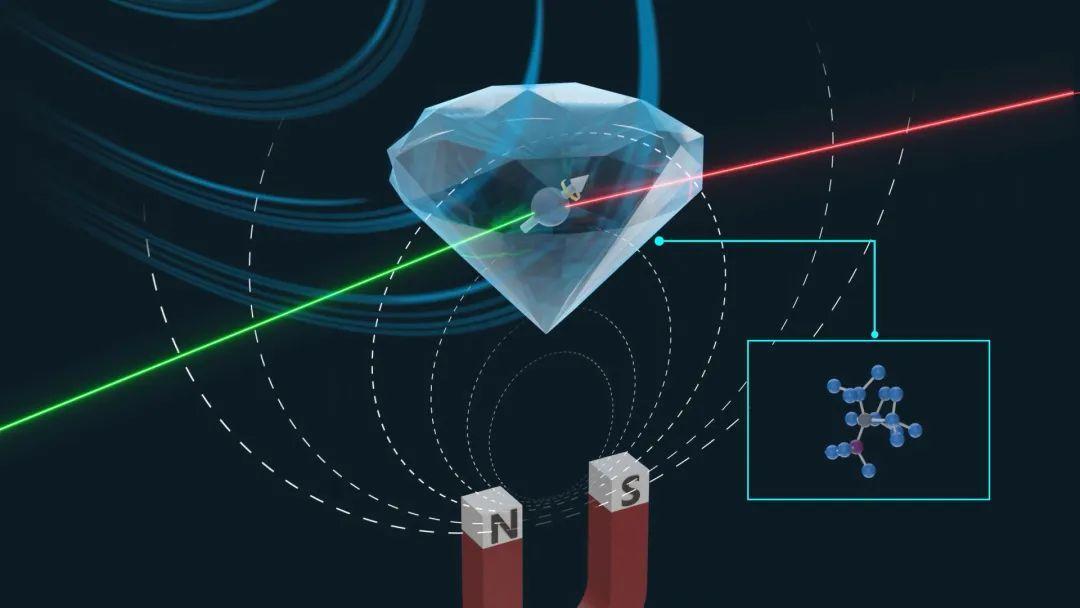

NV色心对磁场、温度、电场甚至压力都极度敏感.
磁场探测：能感知比地球磁场弱百万倍的微弱磁场。
电场探测：可检测纳米级的电场变化，相当于能看见电子跳舞。
（注：图片来源于网络）
三、
NV色心的核心应用领域
1.量子计算与通信
NV色心的电子自旋可通过激光与微波操控，实现量子比特的读写与纠缠。NV色心可作为量子比特载体，色心的长量子相干时间（室温下可达毫秒级）为稳定量子态存储提供了基础。例如：量子密钥分发、量子中继器与量子存储器等。
（注：图片来源于网络）
2.量子传感与精密测量
NV色心是一种优秀的量子传感器，可通过量子态叠加与纠缠效应实现测量。利用NV色心的自旋态对外部物理场（如磁场、电场、温度、压力、应力等）的敏感性，金刚石NV色心可以作为敏感元件实现高精度、高空间分辨率的测量，广泛应用于基础科学研究、生物医学、材料表征、地质勘探等领域。例如：磁传感器、温度传感器、电场传感器、力传感器、应力传感等。
（注：图片来源于网络）
四、
金刚石色心与纳米定位的协同效应
金刚石色心实验和应用的核心挑战是需在三维空间实现纳米尺度的精度控制，还需要克服环境振动、热漂移等干扰因素，传统机械系统难以满足精度与稳定性需求。例如：
量子实验中：激光需精准聚焦到色心位置；
传感应用中：需动态调节磁场与色心的距离以捕捉信号；
材料研究中：通过晶格形变检测纳米级力学信号，应用于材料无损检测。

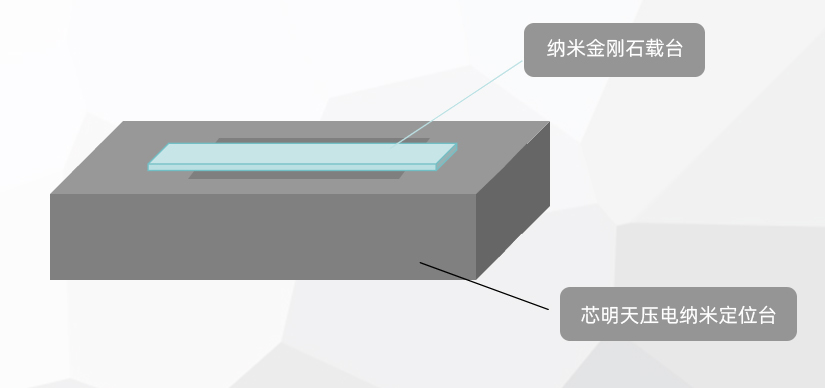

（注：示意图）
压电纳米定位系统解决方案的技术优势：
芯明天
P15系列压电纳米定位台

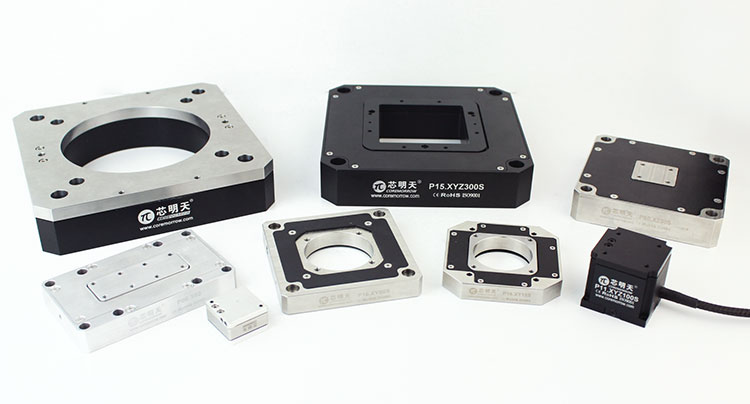

P15系列压电纳米定位台是快速、高精度的二维及三维扫描和纳米定位台，具有非常高的直线度。多种通孔尺寸可选，适于透射光应用，如近场扫描、共焦显微镜和掩模定位。P15压电纳米定位台运动行程可达300μm/轴，它的内部采用有限元分析（FEA）优化的线切割挠曲铰链结构。FEA使其设计具有尽可能高的刚度，并使线性和角度跳动最小化。
▲特点：
二维或三维运动，行程300μm/轴
无摩擦、高精度挠性导向系统
可选配闭环传感器
扫描平整度高
多种通孔尺寸可选
真空版本可选

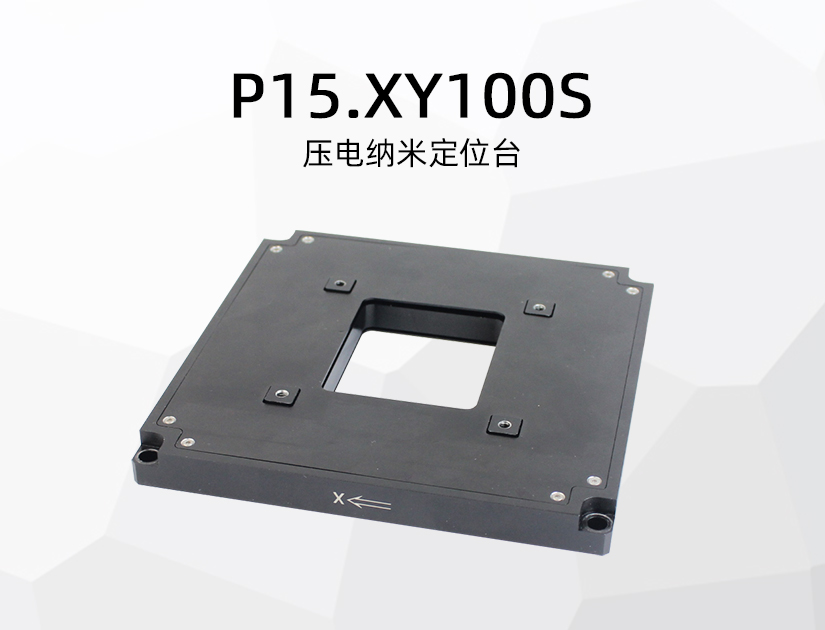

P15.XY100S压电纳米定位台
技术参数
|
型号 |
P15.XY100S |
|
运动自由度 |
X、Y |
|
驱动控制 |
2路驱动，2路传感 |
|
标称行程范围（0~120V） |
80/轴 |
|
Max.行程范围（0~150V） |
100/轴 |
|
传感器类型 |
SGS |
|
闭环分辨率 |
3nm |
|
闭环重复定位精度 |
0.05%F.S. |
|
俯仰/滚动/偏航 |
≤10μrad |
|
空载谐振频率 |
490Hz |
|
闭环空载阶跃时间 |
50ms |
|
承载能力 |
0.5kg |
|
台体材料 |
铝 |
|
重量 |
730g |

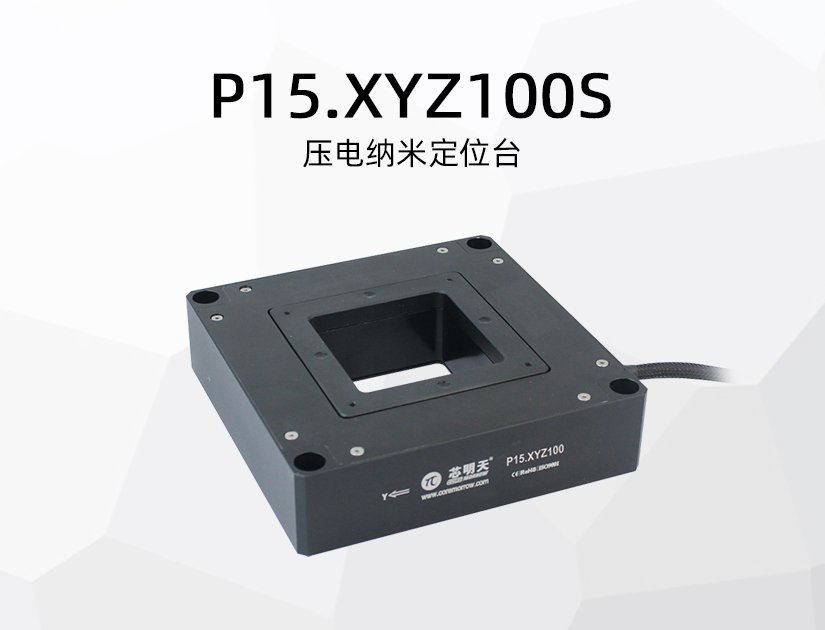

P15.XYZ100S压电纳米定位台
技术参数
|
型号 |
P15.XYZ100S |
|
运动自由度 |
X、Y、Z |
|
驱动控制 |
3路驱动，3路传感 |
|
标称行程范围（0~120V） |
100/轴 |
|
Max.行程范围（0~150V） |
120/轴 |
|
传感器类型 |
SGS |
|
闭环分辨率 |
3.5nm |
|
闭环重复定位精度 |
0.1%F.S. |
|
俯仰/滚动/偏航 |
<30μrad |
|
空载谐振频率 |
300/350/400Hz |
|
承载能力 |
1kg |
|
材质 |
钢、铝 |
|
重量 |
700g |

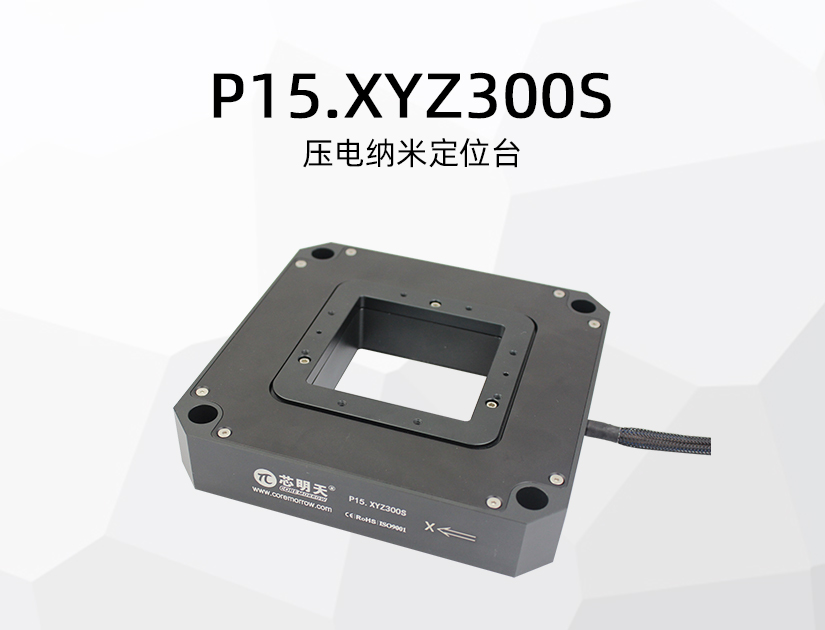

P15.XYZ300S压电纳米定位台
技术参数
|
型号 |
P15.XYZ300S |
|
运动自由度 |
X、Y、Z |
|
驱动控制 |
3路驱动，3路传感 |
|
标称行程范围（0~120V） |
240/轴 |
|
Max.行程范围（0~150V） |
300/轴 |
|
传感器类型 |
SGS |
|
闭环分辨率 |
8nm |
|
闭环重复定位精度 |
0.1%F.S. |
|
俯仰/滚动/偏航 |
<30μrad |
|
空载谐振频率 |
140/170/220Hz |
|
闭环空载阶跃时间 |
60ms |
|
承载能力 |
0.5kg |
|
材质 |
铝 |
|
重量 |
830g |
芯明天

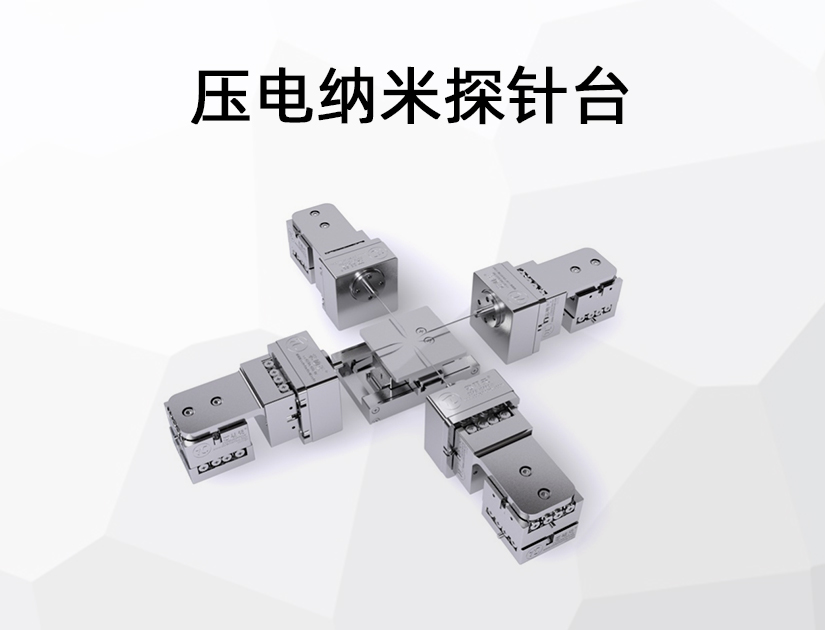

压电纳米探针台
芯明天压电探针台在新材料、新能源、半导体、生物医药、基础科研等前沿领域中具有广泛的应用。
技术参数
|
压电纳米探针台 |
|
|
纳米探针台 |
|
|
运动自由度 |
XYZ |
|
Z向分辨率 |
≤2nm |
|
Z向行程 |
≥20μm |
|
XY行程 |
≥20mm |
|
XY向速度 |
≥30mm/s |
|
纳米探针模组 |
|
|
运动自由度 |
X、Y、Z三维直线及R轴旋转 |
|
XYZ向定位分辨率 |
≤100nm |
|
XY方向行程 |
≥5mm |
|
Z方向行程 |
≥0.5mm |
|
R向行程 |
180° |
|
扫描分辨率 |
≤2nm |
|
使用环境 |
|
|
使用真空度 |
可达到10^-4Pa |
|
使用温度范围 |
-45℃到100℃ |
|
参数可定制 |
外形尺寸、固定接口、运动轴、行程、速度等各项参数可定制 |
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
