宏动与微动结合二维偏转运动型调节架 - N82K16T25
更新时间：2024-10-10 13:29:09点击次数：1686次

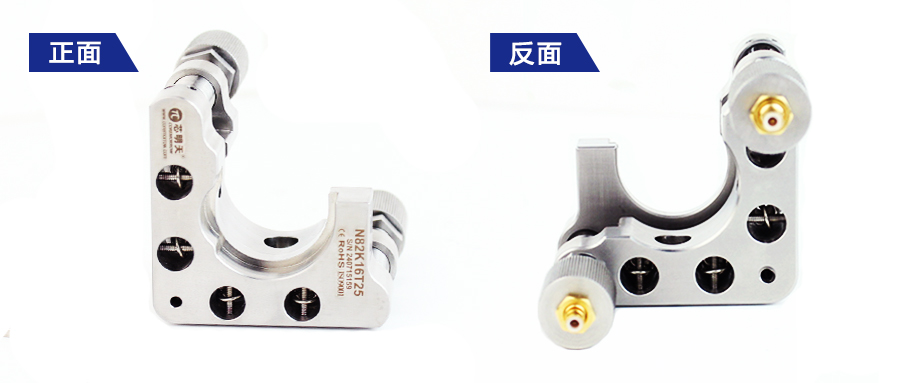

N82K16T25为二维偏转运动型调节架，它是通过2个手动粗调与压电精调相结合的直线压电促动器与镜架组合，实现镜片高精度角度调节。宏动粗调是通过外部壳体上的高精度微细螺纹实现的，手动旋转滚花部分进行宏动调节，宏动部分调节角度可达±4°/轴，且宏动调节配有锁紧螺母，可对宏动调节的位置进行锁定。压电精调部分采用PZT压电陶瓷驱动，对其施加电压来实现微动精调运动，微动调节角度可达0.5mrad/轴（≈103秒）。使用过程中可以通过手动粗调实现大行程调整，再通过压电精调实现纳米级的位移与精度，广泛应用于大行程且高精度的使用场景。产品外观如下图所示。
产品特点
产品应用
技术参数
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配套控制器

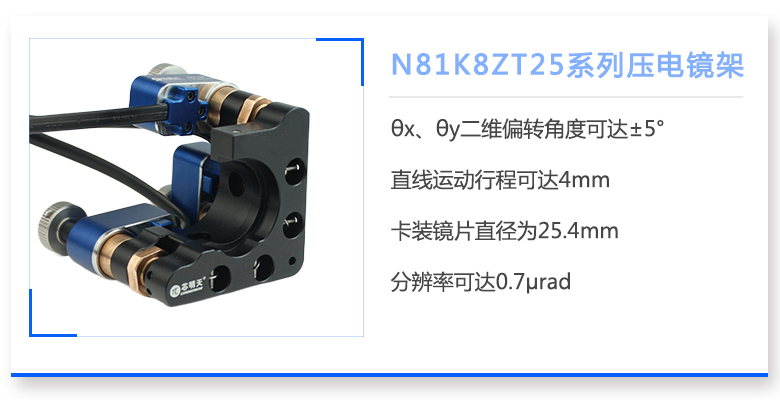

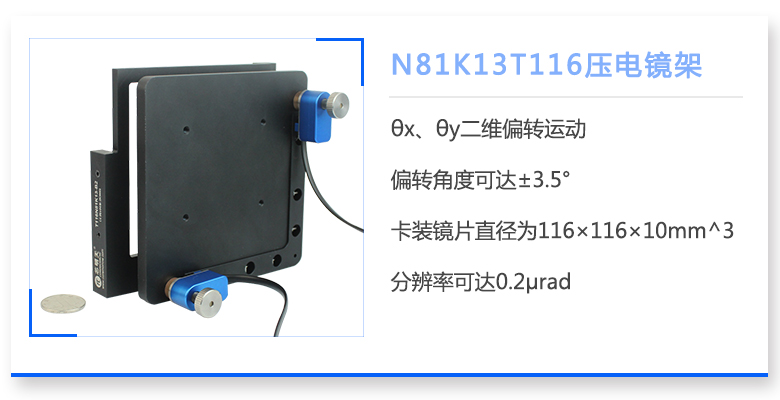

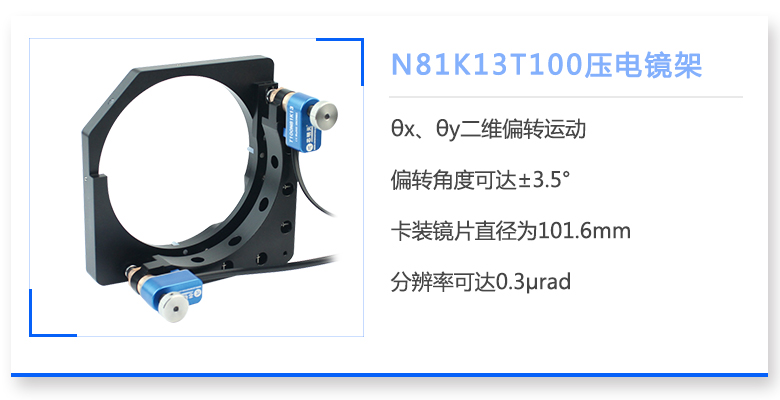

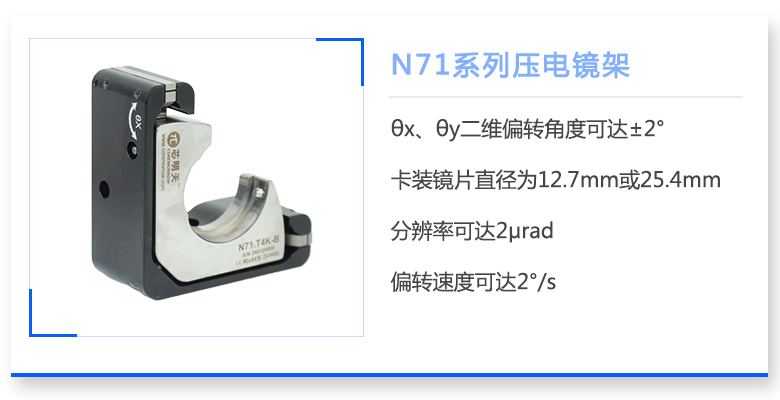

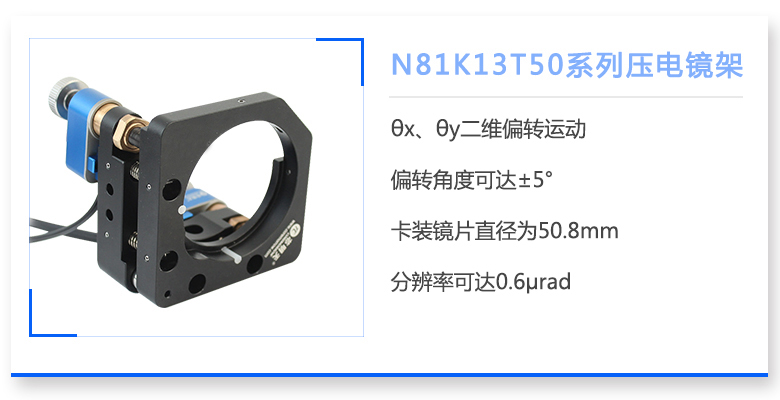

芯明天压电镜架系列产品
