产品中心 >> 压电叠堆陶瓷 >>分立式压电陶瓷堆栈

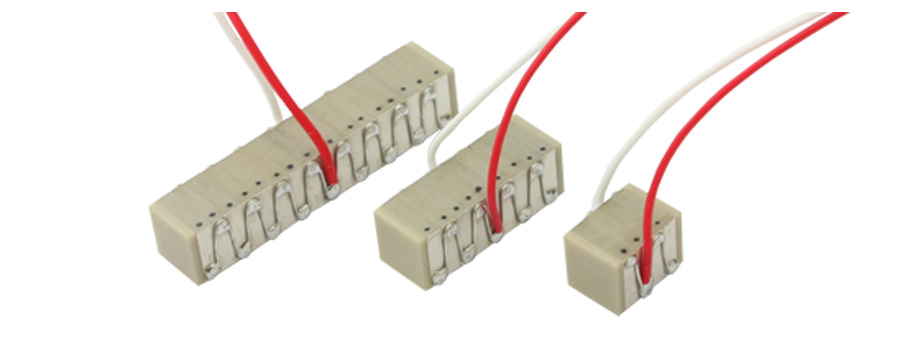

方形压电陶瓷片是标准厚度为2mm的环片，压电陶瓷片单片位移可达3.3μm，它既可单独使用也可叠堆后使用，叠堆高度增加，可获得大的位移行程。
通过将成品低压压电陶瓷片堆叠形成不同尺寸实现不同位移的压电陶瓷。单片压电陶瓷片内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。
外观形状
Rz 5-10，Ra 0,7-1,3
平面度
+/-10um，取决于尺寸，尺寸小，平面度高。
| 外观形状 |
 |
| 工艺结构 |
 |
| 多种横截面积可选 |
 |
 |
特殊环境可选
• 真空环境 • 高温或超低温 • 带保险式（部分陶瓷片损坏不影响堆栈未损坏部分正常工作）
应用
• 光纤端面检测 • 光纤调整 • 精密定位 • 腔调节
供货周期
2~3周发货
清洁
对于陶瓷组件的清洁，我们建议使用异丙醇（丙醇）或乙醇。 使用前必须彻底干燥组件。 如果需要，组件可以完全浸没在溶剂中，但是对于堆栈，我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。
应用存储和处理
压电陶瓷元件没有特别的存储限制。然而，在施加电压之前确保组件干燥是很重要的，因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应，例如在110℃下24小时，如果可能的话在低压环境中。
压电陶瓷元件易碎，必须小心处理。
防止组件相互碰撞，保持组件分离。
特别是对于高而窄的堆叠，确保不会引起弯曲。
使用塑料镊子和工具而不是金属镊子。 戴上手套以避免污染。
请勿对预先连接的电线施加过大的力。
当受到力或温度变化时，请注意压电致动器将产生电荷（即电压），因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。
技术参数：
注：此产品由多个单片压电陶瓷片叠堆构成， 单片厚度为2mm，在叠堆陶瓷的上下面各有一个1mm厚的绝缘片，即1片陶瓷片叠堆后的高度为4mm，2片陶瓷片叠堆后的高度为6mm，以此类推高度、位移、静电容量、刚度、谐振频率为参数范围，跟确定高度参数有关。
注：安装预紧力一般不超过出力的20%。
|
型号 |
位移[μm] |
静电容量[nF] |
|
NAC2001-H04 |
2.6 |
130 |
|
NAC2001-H06 |
5.1 |
260 |
|
NAC2001-H08 |
7.7 |
380 |
|
NAC2001-H10 |
10.2 |
510 |
|
NAC2001-H12 |
12.8 |
640 |
|
NAC2001-H14 |
15.3 |
770 |
|
NAC2001-H16 |
17.9 |
890 |
|
NAC2001-H18 |
20.4 |
1020 |
|
NAC2001-H20 |
23 |
1150 |
|
NAC2002-H04 |
2.9 |
360 |
|
NAC2002-H06 |
5.7 |
720 |
|
NAC2002-H08 |
8.6 |
1080 |
|
NAC2002-H10 |
11.4 |
1440 |
|
NAC2002-H12 |
14.3 |
1800 |
|
NAC2002-H14 |
17.1 |
2160 |
|
NAC2002-H16 |
20 |
2520 |
|
NAC2002-H18 |
22.8 |
2880 |
|
NAC2002-H20 |
25.7 |
3240 |
|
NAC2002-H22 |
28.5 |
3600 |
|
NAC2002-H24 |
31.4 |
3960 |
|
NAC2002-H26 |
34.2 |
4320 |
|
NAC2002-H28 |
37.1 |
4680 |
|
NAC2002-H30 |
39.9 |
5040 |
|
NAC2003-H04 |
3 |
1030 |
|
NAC2003-H06 |
6 |
2050 |
|
NAC2003-H08 |
9 |
3080 |
|
NAC2003-H10 |
12 |
4100 |
|
NAC2003-H12 |
15 |
5130 |
|
NAC2003-H14 |
18 |
6160 |
|
NAC2003-H16 |
21 |
7180 |
|
NAC2003-H18 |
24 |
8210 |
|
NAC2003-H20 |
27 |
9230 |
|
NAC2003-H22 |
30 |
10260 |
|
NAC2003-H24 |
33 |
11290 |
|
NAC2003-H26 |
36 |
12310 |
|
NAC2003-H28 |
39 |
13340 |
|
NAC2003-H30 |
42 |
14360 |
|
NAC2003-H32 |
45 |
15390 |
|
NAC2003-H34 |
48 |
16420 |
|
NAC2003-H36 |
51 |
17440 |
|
NAC2003-H38 |
54 |
18470 |
|
NAC2003-H40 |
57 |
19490 |
|
NAC2003-H42 |
60 |
20520 |
|
NAC2003-H44 |
63 |
21550 |
|
NAC2003-H46 |
66 |
22570 |
|
NAC2003-H48 |
69 |
23600 |
|
NAC2003-H50 |
72 |
24620 |
|
NAC2011-H04 |
2.8 |
20 |
|
NAC2011-H06 |
5.6 |
40 |
|
NAC2011-H08 |
8.4 |
60 |
|
NAC2011-H10 |
11.2 |
90 |
|
NAC2011-H12 |
14 |
110 |
|
NAC2011-H14 |
16.8 |
130 |
|
NAC2011-H16 |
19.6 |
150 |
|
NAC2011-H18 |
22.4 |
170 |
|
NAC2011-H20 |
25.2 |
190 |
|
NAC2012-H04 |
3.1 |
60 |
|
NAC2012-H06 |
6.3 |
120 |
|
NAC2012-H08 |
9.4 |
190 |
|
NAC2012-H10 |
12.5 |
250 |
|
NAC2012-H12 |
15.7 |
310 |
|
NAC2012-H14 |
18.8 |
370 |
|
NAC2012-H16 |
21.9 |
430 |
|
NAC2012-H18 |
25.1 |
490 |
|
NAC2012-H20 |
28.2 |
560 |
|
NAC2012-H22 |
31.4 |
620 |
|
NAC2012-H24 |
34.5 |
680 |
|
NAC2012-H26 |
37.6 |
740 |
|
NAC2012-H28 |
40.8 |
800 |
|
NAC2012-H30 |
43.9 |
860 |
|
NAC2013-H04 |
3.3 |
180 |
|
NAC2013-H06 |
6.6 |
360 |
|
NAC2013-H08 |
9.9 |
540 |
|
NAC2013-H10 |
13.2 |
720 |
|
NAC2013-H12 |
16.5 |
900 |
|
NAC2013-H14 |
19.8 |
1080 |
|
NAC2013-H16 |
23.1 |
1260 |
|
NAC2013-H18 |
26.4 |
1440 |
|
NAC2013-H20 |
29.7 |
1620 |
|
NAC2013-H22 |
33 |
1810 |
|
NAC2013-H24 |
36.3 |
1990 |
|
NAC2013-H26 |
39.6 |
2170 |
|
NAC2013-H28 |
42.9 |
2350 |
|
NAC2013-H30 |
46.2 |
2530 |
|
NAC2013-H32 |
49.5 |
2710 |
|
NAC2013-H34 |
52.8 |
2890 |
|
NAC2013-H36 |
56.1 |
3070 |
|
NAC2013-H38 |
59.4 |
3250 |
|
NAC2013-H40 |
62.7 |
3430 |
|
NAC2013-H42 |
66 |
3610 |
|
NAC2013-H44 |
69.3 |
3790 |
|
NAC2013-H46 |
72.6 |
3970 |
|
NAC2013-H48 |
75.9 |
4150 |
|
NAC2013-H50 |
79.2 |
4330 |
|
NAC2014-H04 |
3.3 |
340 |
|
NAC2014-H06 |
6.6 |
680 |
|
NAC2014-H08 |
9.9 |
1030 |
|
NAC2014-H10 |
13.2 |
1370 |
|
NAC2014-H12 |
16.5 |
1710 |
|
NAC2014-H14 |
19.8 |
2050 |
|
NAC2014-H16 |
23.1 |
2390 |
|
NAC2014-H18 |
26.4 |
2740 |
|
NAC2014-H20 |
29.7 |
3090 |
|
NAC2014-H22 |
33 |
3420 |
|
NAC2014-H24 |
36.3 |
3760 |
|
NAC2014-H26 |
39.6 |
4100 |
|
NAC2014-H28 |
42.9 |
4450 |
|
NAC2014-H30 |
46.2 |
4790 |
|
NAC2014-H32 |
49.5 |
5130 |
|
NAC2014-H34 |
52.8 |
5470 |
|
NAC2014-H36 |
56.1 |
5810 |
|
NAC2014-H38 |
59.4 |
6160 |
|
NAC2014-H40 |
62.7 |
6500 |
|
NAC2014-H42 |
66 |
6840 |
|
NAC2014-H44 |
69.3 |
7180 |
|
NAC2014-H46 |
72.6 |
7520 |
|
NAC2014-H48 |
75.9 |
7870 |
|
NAC2014-H50 |
79.2 |
8210 |
|
NAC2014-H52 |
82.5 |
8550 |
|
NAC2014-H54 |
85.8 |
8890 |
|
NAC2014-H56 |
89.1 |
9230 |
|
NAC2014-H58 |
92.4 |
9580 |
|
NAC2014-H60 |
95.7 |
9920 |
|
NAC2014-H62 |
99 |
10260 |
|
NAC2014-H64 |
102.3 |
10600 |
|
NAC2014-H66 |
105.6 |
10940 |
|
NAC2014-H68 |
108.9 |
11290 |
|
NAC2014-H70 |
112.2 |
11630 |
|
NAC2015-H04 |
3.3 |
680 |
|
NAC2015-H06 |
6.6 |
1370 |
|
NAC2015-H08 |
9.9 |
2050 |
|
NAC2015-H10 |
13.2 |
2740 |
|
NAC2015-H12 |
16.5 |
3420 |
|
NAC2015-H14 |
19.8 |
4100 |
|
NAC2015-H16 |
23.1 |
4790 |
|
NAC2015-H18 |
26.4 |
5470 |
|
NAC2015-H20 |
29.7 |
6160 |
|
NAC2015-H22 |
33 |
6840 |
|
NAC2015-H24 |
36.3 |
7520 |
|
NAC2015-H26 |
39.6 |
8210 |
|
NAC2015-H28 |
42.9 |
8890 |
|
NAC2015-H30 |
46.2 |
9580 |
|
NAC2015-H32 |
49.5 |
10260 |
|
NAC2015-H34 |
52.8 |
10940 |
|
NAC2015-H36 |
56.1 |
11630 |
|
NAC2015-H38 |
59.4 |
12310 |
|
NAC2015-H40 |
62.7 |
13000 |
|
NAC2015-H42 |
66 |
13680 |
|
NAC2015-H44 |
69.3 |
14360 |
|
NAC2015-H46 |
72.6 |
15050 |
|
NAC2015-H48 |
75.9 |
15730 |
|
NAC2015-H50 |
79.2 |
16420 |
|
NAC2015-H52 |
82.5 |
17100 |
|
NAC2015-H54 |
85.8 |
17780 |
|
NAC2015-H56 |
89.1 |
18470 |
|
NAC2015-H58 |
92.4 |
19150 |
|
NAC2015-H60 |
95.7 |
19840 |
|
NAC2015-H62 |
99 |
20520 |
|
NAC2015-H64 |
102.3 |
21200 |
|
NAC2015-H66 |
105.6 |
21890 |
|
NAC2015-H68 |
108.9 |
22570 |
|
NAC2015-H70 |
112.2 |
23260 |
|
NAC2015-H72 |
115.5 |
23940 |
|
NAC2015-H74 |
118.8 |
24620 |
|
NAC2015-H76 |
122.1 |
25310 |
|
NAC2015-H78 |
125.4 |
25990 |
|
NAC2015-H80 |
128.7 |
26680 |
|
NAC2015-H82 |
132 |
27360 |
|
NAC2015-H84 |
135.3 |
28040 |
|
NAC2015-H86 |
138.6 |
28730 |
|
NAC2015-H88 |
141.9 |
29410 |
|
NAC2015-H90 |
145.2 |
30100 |
|
NAC2015-H92 |
148.5 |
30780 |
|
NAC2015-H94 |
151.8 |
31460 |
|
NAC2015-H96 |
155.1 |
32150 |
|
NAC2015-H98 |
158.4 |
32830 |
|
NAC2015-H100 |
161.7 |
33520 |
|
NAC2021-H04 |
3.3 |
200 |
|
NAC2021-H06 |
6.6 |
400 |
|
NAC2021-H08 |
9.9 |
590 |
|
NAC2021-H10 |
13.2 |
790 |
|
NAC2021-H12 |
16.5 |
990 |
|
NAC2021-H14 |
19.8 |
1190 |
|
NAC2021-H16 |
23.1 |
1390 |
|
NAC2021-H18 |
26.4 |
1580 |
|
NAC2021-H20 |
29.7 |
1780 |
|
NAC2021-H22 |
33 |
1980 |
|
NAC2021-H24 |
36.3 |
2180 |
|
NAC2021-H26 |
39.6 |
2380 |
|
NAC2021-H28 |
42.9 |
2570 |
|
NAC2021-H30 |
46.2 |
2770 |
|
NAC2021-H32 |
49.5 |
2970 |
|
NAC2021-H34 |
52.8 |
3170 |
|
NAC2021-H36 |
56.1 |
3370 |
|
NAC2021-H38 |
59.4 |
3560 |
|
NAC2021-H40 |
62.7 |
3760 |
|
NAC2021-H42 |
66 |
3960 |
|
NAC2021-H44 |
69.3 |
4160 |
|
NAC2021-H46 |
72.6 |
4360 |
|
NAC2021-H48 |
75.9 |
4550 |
|
NAC2021-H50 |
79.2 |
4750 |
|
NAC2021-H52 |
82.5 |
4950 |
|
NAC2021-H54 |
85.8 |
5150 |
|
NAC2021-H56 |
89.1 |
5350 |
|
NAC2021-H58 |
92.4 |
5540 |
|
NAC2021-H60 |
95.7 |
5740 |
|
NAC2021-H62 |
99 |
5940 |
|
NAC2021-H64 |
102.3 |
6140 |
|
NAC2021-H66 |
105.6 |
6340 |
|
NAC2021-H68 |
108.9 |
6530 |
|
NAC2021-H70 |
112.2 |
6730 |
|
NAC2022-H04 |
3.3 |
400 |
|
NAC2022-H06 |
6.6 |
790 |
|
NAC2022-H08 |
9.9 |
1190 |
|
NAC2022-H10 |
13.2 |
1580 |
|
NAC2022-H12 |
16.5 |
1980 |
|
NAC2022-H14 |
19.8 |
2380 |
|
NAC2022-H16 |
23.1 |
2770 |
|
NAC2022-H18 |
26.4 |
3170 |
|
NAC2022-H20 |
29.7 |
3560 |
|
NAC2022-H22 |
33 |
3960 |
|
NAC2022-H24 |
36.3 |
4360 |
|
NAC2022-H26 |
39.6 |
4750 |
|
NAC2022-H28 |
42.9 |
5150 |
|
NAC2022-H30 |
46.2 |
5540 |
|
NAC2022-H32 |
49.5 |
5940 |
|
NAC2022-H34 |
52.8 |
6340 |
|
NAC2022-H36 |
56.1 |
6730 |
|
NAC2022-H38 |
59.4 |
7130 |
|
NAC2022-H40 |
62.7 |
7520 |
|
NAC2022-H42 |
66 |
7920 |
|
NAC2022-H44 |
69.3 |
8320 |
|
NAC2022-H46 |
72.6 |
8710 |
|
NAC2022-H48 |
75.9 |
9110 |
|
NAC2022-H50 |
79.2 |
9500 |
|
NAC2022-H52 |
82.5 |
9900 |
|
NAC2022-H54 |
85.8 |
10300 |
|
NAC2022-H56 |
89.1 |
10690 |
|
NAC2022-H58 |
92.4 |
11090 |
|
NAC2022-H60 |
95.7 |
11480 |
|
NAC2022-H62 |
99 |
11880 |
|
NAC2022-H64 |
102.3 |
12280 |
|
NAC2022-H66 |
105.6 |
12670 |
|
NAC2022-H68 |
108.9 |
13070 |
|
NAC2022-H70 |
112.2 |
13460 |
|
NAC2022-H72 |
115.5 |
13860 |
|
NAC2022-H74 |
118.8 |
14260 |
|
NAC2022-H76 |
122.1 |
14650 |
|
NAC2022-H78 |
125.4 |
15050 |
|
NAC2022-H80 |
128.7 |
15440 |
|
NAC2022-H82 |
132 |
15840 |
|
NAC2022-H84 |
135.3 |
16240 |
|
NAC2022-H86 |
138.6 |
16630 |
|
NAC2022-H88 |
141.9 |
17030 |
|
NAC2022-H90 |
145.2 |
17420 |
|
NAC2022-H92 |
148.5 |
17820 |
|
NAC2022-H94 |
151.8 |
18220 |
|
NAC2022-H96 |
155.1 |
18610 |
|
NAC2022-H98 |
158.4 |
19010 |
|
NAC2022-H100 |
161.7 |
19400 |
|
NAC2023-H04 |
3.3 |
870 |
|
NAC2023-H06 |
6.6 |
1750 |
|
NAC2023-H08 |
9.9 |
2620 |
|
NAC2023-H10 |
13.2 |
3490 |
|
NAC2023-H12 |
16.5 |
4370 |
|
NAC2023-H14 |
19.8 |
5240 |
|
NAC2023-H16 |
23.1 |
6110 |
|
NAC2023-H18 |
26.4 |
6980 |
|
NAC2023-H20 |
29.7 |
7860 |
|
NAC2023-H22 |
33 |
8730 |
|
NAC2023-H24 |
36.3 |
9600 |
|
NAC2023-H26 |
39.6 |
10480 |
|
NAC2023-H28 |
42.9 |
11350 |
|
NAC2023-H30 |
46.2 |
12220 |
|
NAC2023-H32 |
49.5 |
13100 |
|
NAC2023-H34 |
52.8 |
13970 |
|
NAC2023-H36 |
56.1 |
14840 |
|
NAC2023-H38 |
59.4 |
15710 |
|
NAC2023-H40 |
62.7 |
16590 |
|
NAC2023-H42 |
66 |
17460 |
|
NAC2023-H44 |
69.3 |
18330 |
|
NAC2023-H46 |
72.6 |
19210 |
|
NAC2023-H48 |
75.9 |
20080 |
|
NAC2023-H50 |
79.2 |
20950 |
|
NAC2023-H52 |
82.5 |
21830 |
|
NAC2023-H54 |
85.8 |
22700 |
|
NAC2023-H56 |
56 |
89.1 |
|
NAC2023-H58 |
92.4 |
24440 |
|
NAC2023-H60 |
95.7 |
25320 |
|
NAC2023-H62 |
99 |
26190 |
|
NAC2023-H64 |
102.3 |
27060 |
|
NAC2023-H66 |
105.6 |
27940 |
|
NAC2023-H68 |
108.9 |
28810 |
|
NAC2023-H70 |
112.2 |
29680 |
|
NAC2023-H72 |
115.5 |
30560 |
|
NAC2023-H74 |
118.8 |
31430 |
|
NAC2023-H76 |
122.1 |
32300 |
|
NAC2023-H78 |
125.4 |
33170 |
|
NAC2023-H80 |
128.7 |
34050 |
|
NAC2023-H82 |
132 |
34920 |
|
NAC2023-H84 |
135.3 |
35790 |
|
NAC2023-H86 |
138.6 |
36670 |
|
NAC2023-H88 |
14.9 |
37540 |
|
NAC2023-H90 |
145.2 |
38410 |
|
NAC2023-H92 |
148.5 |
39290 |
|
NAC2023-H94 |
151.8 |
40160 |
|
NAC2023-H96 |
155.1 |
41030 |
|
NAC2023-H98 |
158.4 |
41900 |
|
NAC2023-H100 |
161.7 |
42780 |
|
NAC2023-H102 |
165 |
43650 |
|
NAC2023-H104 |
168.3 |
44520 |
|
NAC2023-H106 |
171.6 |
45400 |
|
NAC2023-H108 |
174.9 |
46270 |
|
NAC2023-H110 |
178.2 |
47140 |
|
NAC2023-H112 |
181.5 |
48020 |
|
NAC2023-H114 |
184.8 |
48890 |
|
NAC2023-H116 |
188.1 |
49760 |
|
NAC2023-H118 |
191.4 |
50630 |
|
NAC2023-H120 |
194.7 |
51510 |
|
NAC2023-H122 |
198 |
52380 |
|
NAC2023-H124 |
201.3 |
53250 |
|
NAC2023-H126 |
204.6 |
54130 |
|
NAC2023-H128 |
207.9 |
55000 |
|
NAC2023-H130 |
211.2 |
55870 |
|
NAC2023-H132 |
214.5 |
56750 |
|
NAC2023-H134 |
217.8 |
57620 |
|
NAC2023-H136 |
221.1 |
58490 |
|
NAC2023-H138 |
224.4 |
59360 |
|
NAC2023-H140 |
227.7 |
60240 |
|
NAC2023-H142 |
231 |
61110 |
|
NAC2023-H144 |
234.3 |
67980 |
|
NAC2023-H146 |
237.6 |
62860 |
|
NAC2023-H148 |
240.9 |
63730 |
|
NAC2023-H150 |
244.2 |
64600 |
|
NAC2024-H04 |
1.8 |
30 |
|
NAC2024-H06 |
3.6 |
50 |
|
NAC2024-H08 |
5.4 |
80 |
|
NAC2024-H10 |
7.2 |
100 |
|
NAC2024-H12 |
9 |
130 |
|
NAC2024-H14 |
10.8 |
150 |
|
NAC2024-H16 |
12.6 |
180 |
|
NAC2024-H18 |
14.4 |
200 |
|
NAC2024-H20 |
16.2 |
230 |
|
NAC2024-H22 |
18.1 |
250 |
|
NAC2024-H24 |
19.9 |
280 |
|
NAC2024-H26 |
21.7 |
300 |
|
NAC2024-H28 |
23.5 |
330 |
|
NAC2024-H30 |
25.3 |
350 |
|
NAC2025-H04 |
1.9 |
10 |
|
NAC2025-H06 |
3.8 |
20 |
|
NAC2025-H08 |
5.7 |
20 |
|
NAC2025-H10 |
7.6 |
30 |
|
NAC2025-H12 |
9.5 |
40 |
|
NAC2025-H14 |
11.4 |
50 |
|
NAC2025-H16 |
13.3 |
60 |
|
NAC2025-H18 |
15.2 |
60 |
|
NAC2025-H20 |
17.1 |
70 |
|
NAC2025-H22 |
19 |
80 |
|
NAC2025-H24 |
20.9 |
90 |
|
NAC2025-H26 |
22.8 |
100 |
|
NAC2025-H28 |
24.7 |
100 |
|
NAC2025-H30 |
26.6 |
110 |
|
NAC2025-H32 |
28.5 |
120 |
<
|
NAC2025-H34 |
30.4 |
130 |
|
NAC2025-H36 |
32.3 |
140 |
|
NAC2025-H38 |
34.2 |
140 |
|
NAC2025-H40 |
36.1 |
150 |
|
NAC2025-H42 |
38 |
160 |
|
NAC2025-H44 |
39.9 |
170 |
|
NAC2025-H46 |
41.8 |
180 |
|
NAC2025-H48 |
43.7 |
180 |
|
NAC2025-H50 |
45.6 |
190 |
叠堆压电陶瓷安装注意事项
 |
||
只能承受轴向力不能承受侧向力及剪切力 |
请将力作用于整个表面力均匀分布避免点受力 |
为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片 |
 |
||
叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用 |
环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面 |
|
 | ||
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。 |
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏. |
|
注：安装预紧力一般不超过出力的20%。
其他注意事项：
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
点击下载资料联系我们
哈尔滨芯明天科技有限公司
总机：0451-86268790
传真：0451-86267847
邮箱：info@coremorrow.com
网址：www.coremorrow.com
地址：黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层
| 关于我们 | 产品中心 | 产品应用 | 联系我们 |
请关注芯明天微信公众号或芯明天官网：www.coremorrow.com www.coremorrow.cn获取更多信息。
