压电陶瓷剪切片是利用压电陶瓷剪切向效应d 15 ,通过施加正负电压使得压电陶瓷产生切向位移。

特性

• ±320V 驱动         • 剪切运动         •位移1.5μm-9μm         • 可叠堆成大位移或XYZ三维

叠堆获得更大位移：

为了获得大的剪切位移，可将压电陶瓷剪切片进行堆叠，可实现位移9μm。

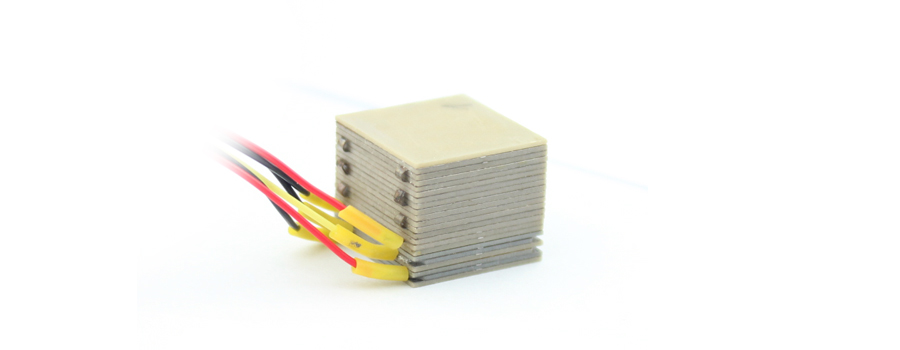

叠堆成XYZ三维运动陶瓷：

压电剪切片可与压电陶瓷片组合形成XYZ多维运动陶瓷，如XY、XZ、XYZ多维运动陶瓷。

驱动方式

耐磨性：没有数据。 这可能取决于客户如何安装和操作执行器。 理论上剪切致动器不会有磨损，因为没有摩擦。

平面度：我们对标准NAC2402-H1.7进行了测量，测量值<10μm。 尺寸小于NAC2402的剪切陶瓷应与这个平面度相同或更好。但这不是一个规定值，只是一个测量值，用于参考。

粗糙度：Rz 5-10，Ra 0,7-1,3=

清洁

对于陶瓷组件的清洁，我们建议使用异丙醇（丙醇）或乙醇。 使用前必须彻底干燥组件。 如果需要，组件可以完全浸没在溶剂中，但是对于堆栈，我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。

存储和处理

压电陶瓷元件没有特别的存储限制。然而，在施加电压之前确保组件干燥是很重要的，因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应，例如在110℃下24小时，如果可能的话在低压环境中。

压电陶瓷元件易碎，必须小心处理。 防止组件相互碰撞，保持组件分离。

特别是对于高而窄的堆叠，确保不会引起弯曲。 使用塑料镊子和工具而不是金属镊子。 戴上手套以避免污染。 请勿对预先连接的电线施加过大的力。

当受到力或温度变化时，请注意压电致动器将产生电荷（即电压），因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。

技术参数：

型号：NAC2402-H1.7（L5*W5*H1.7mm）

运动轴：
X

位移：
1.5μm

静电容量：
0.8nF

工作温度：
150℃

谐振频率：
520kHz

驱动电压：
±320V

型号：NAC2402-H2.3（L5*W5*H2.3mm）

运动轴：
X

位移：
3μm

静电容量：
1.7nF

工作温度：
150℃

谐振频率：
700kHz

驱动电压：
±320V

型号：NAC2402-H3.4（L5*W5*H3.4mm）

运动轴：
X

位移：
6μm

静电容量：
3.3nF

工作温度：
150℃

谐振频率：
245*，
 415**kHz

驱动电压：
±320V

型号：NAC2403-H1.7（L10*W10*H1.7mm）

运动轴：
X

位移：
1.5μm

静电容量：
3.3nF

工作温度：
150℃

谐振频率：
470kHz

驱动电压：
±320V

型号：NAC2403-H2.3（L10*W10*H2.3mm）

运动轴：
X

位移：
3μm

静电容量：
6.6nF

工作温度：
150℃

谐振频率：
350kHz

驱动电压：
±320V

型号：NAC2403-H3.4（10*10*3.4mm）

运动轴：
X

位移：
6μm

静电容量：
13.3nF

工作温度：
150℃

谐振频率：
148*，240**kHz

驱动电压：
±320V

型号：NAC2902-H2.8（5*5*2.8mm）

运动轴：
X、Y

位移：
1.5/1.5μm

静电容量：
0.8/0.8nF

工作温度：
150℃

谐振频率：
255/255kHz

驱动电压：
±320V

型号：NAC2902-H4（5*5*4.0mm）

运动轴：
X、Y

位移：
3/3μm

静电容量：
1.7/1.7nF

工作温度：
150℃

谐振频率：
220/220kHz

驱动电压：
±320V

型号：NAC2902-H6.4（5*5*6.4mm）

运动轴：
X、Y

位移：
6/6μm

静电容量：
3.3/3.3nF

工作温度：
150℃

谐振频率：
185/185kHz

驱动电压：
±320V

型号：NAC2903-H2.8（10*10*2.8mm）

运动轴：
X、Y

位移：
1.5/1.5μm

静电容量：
3.3/3.3nF

工作温度：
150℃

谐振频率：
290/290kHz

驱动电压：
±320V

型号：NAC2903-H4（10*10*4mm）

运动轴：
X、Y

位移：
3/3μm

静电容量：
6.6/6.6nF

工作温度：
150℃

谐振频率：
148/148*,
240/240**kHz

驱动电压：
±320V

型号：NAC2903-H6.4（10*10*6.4mm）

运动轴：
X、Y

位移：
6/6μm

静电容量：
13.3/13.3nF

工作温度：
150℃

谐振频率：
130/130kHz

驱动电压：
±320V

型号：NAC3402-H7.4（5*5*7.4mm）

运动轴：
X、Y、Z

位移：
1.5/1.5/1.5μm

静电容量：
1.5/1.5/1.5nF

工作温度：
150℃

谐振频率：
102/102/
102kHz

驱动电压：
±320V

型号：NAC3402-H12.6（5*5*12.6mm）

运动轴：
X、Y、Z

位移：
3/3/3μm

静电容量：
1.7/1.7/
11.1nF

工作温度：
150℃

谐振频率：
106/106/
106kHz

驱动电压：
±320V

型号：NAC3403-H7.4 （10*10*7.4mm）

运动轴：
X、Y、Z

位移：
1.5/1.5/1.5 μm

静电容量：
3.3/3.3/
21.4nF

工作温度：
150℃

谐振频率：
106/106/
106kHz

驱动电压：
±320V

型号：NAC3403-H12.6（10*10*12.6mm）

运动轴：
X、Y、Z

位移：
3/3/3μm

静电容量：
6.6/6.6/
42.7nF

工作温度：
150℃

谐振频率：
107/107/
107kHz

驱动电压：
±320V

型号：NAC3403-H23.1（10*10*23.1mm）

运动轴：
X、Y、Z

位移：
6/6/6μm

静电容量：
13.3/13.3/
85.4nF

工作温度：
150℃

谐振频率：
60/60/60kHz

驱动电压：
±320V

型号：NAC3404-H12.6（15*15*12.6mm）

运动轴：
X、Y、Z

位移：
3/3/3μm

静电容量：
14.9/14.9/
92.8nF

工作温度：
150℃

谐振频率：
86/86/86kHz

驱动电压：
±320V

型号：NAC3404-H23.1（15*15*23.1mm）

运动轴：
X、Y、Z

位移：
6/6/6μm

静电容量：
29.8/29.8/
185.7nF

工作温度：
150℃

谐振频率：
69/69/69kHz

驱动电压：
±320V

型号：NAC3404-H33.6（15*15*33.6mm）

运动轴：
X、Y、Z

位移：
9/9/9μm

静电容量：
44.8/44.8/
278.5nF

工作温度：
150℃

谐振频率：
52/52/52kHz

驱动电压：
±320V



点击下载资料

*次谐振点

**主谐振点
