产品中心 >> 压电叠堆陶瓷 >>高温压电陶瓷堆栈

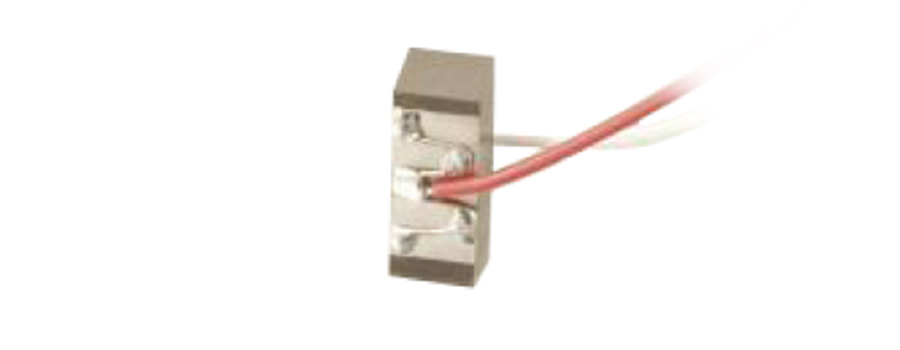

高温压电陶瓷是专门为高温及高频率使用环境的应用而设计的，工作温度达200°C。可以通过叠堆的方式来满足不同的位移要求。
高温叠堆陶瓷分为NAC6024-Hxx及NAC6025-Hxx系列，是为高温及高频使用而设计。工作温度可达200摄氏度，与高频操作，加上高频操作，对于高频高温应用，它是合适的产品。高温叠堆陶瓷促动器可以进行叠堆来满足您特殊要求。NAC6024-Hxx标准产品高度为4-30mm，NAC6025-Hxx标准产品高度为4-50mm，在空载谐振频率可达35kHz，具体取决于叠堆陶瓷的高度。
耐高温
可承受温度200°C，即可在200°C高温下操作或动态工作温度不超过200°C。
两种横截面接
高温叠堆陶瓷分为NAC6024-Hxx及NAC6025-Hxx系列，是专为高温及高频使用而设计。工作温度可达200摄氏度，与高频操作，加上高频操作，对于高频高温应用，它是非常合适的产品。高温叠堆陶瓷促动器可以进行叠堆来满足您特殊要求。NAC6024-Hxx标准产品高度为4-30mm，NAC6025-Hxx标准产品高度为4-50mm，在空载谐振频率可达35kHz，具体取决于叠堆陶瓷的高度。
| 型号 | NAC6024-Hxx | NAC6025-Hxx | |
| 长 | 3 | 5 | mm+0.3 /-01mm |
| 宽 | 3 | 5 | mm+0.3 /-01mm |
| 宽度 | 4.8 | 6.8 | |
| 高度 (见下表) |
4-30 | 4-50 | mm+/-0.2 mm或1% |
| 工作电压 | 200 | 200 | V |
| 自由位移 (见下表) |
1.81-25.3 | 1.9-45.6 | µm+/-15% |
| 出力 | 290 | 800 | N+/-20% |
| 静电容量 (见下表) |
25-350 | 80-1920 | nF+/-15% |
| 刚度 | 161-11 | 421-18 | N/µm+ /-20% |
| 工作温度 | 200 | 200 | °C |
| 材料 | NCE46 | NCE46 | |
| 空载谐 振频率 |
>250-35 | >250-22 | kHz |
| 电极 | 丝网印刷银 及焊引线 |
丝网印刷银 及焊引线 |
技术参数：
| NAC6024-Hxx系列 | 高度 | 位移 | 静电容量 |
| NAC6024-H04 | 4mm | 1.8µm | 30nF |
| NAC6024-H06 | 6mm | 3.6µm | 50nF |
| NAC6024-H08 | 8mm | 5.4µm | 80nF |
| NAC6024-H10 | 10mm | 7.2µm | 100nF |
| NAC6024-H12 | 12mm | 9µm | 130nF |
| NAC6024-H14 | 14mm | 10.8µm | 150nF |
| NAC6024-H16 | 16mm | 12.6µm | 180nF |
| NAC6024-H18 | 18mm | 14.4µm | 200nF |
| NAC6024-H20 | 20mm | 16.2µm | 230nF |
| NAC6024-H22 | 22mm | 18.1µm | 250nF |
| NAC6024-H24 | 24mm | 19.9µm | 280nF |
| NAC6024-H26 | 26mm | 21.7µm | 300nF |
| NAC6024-H28 | 28mm | 23.5µm | 330nF |
| NAC6024-H30 | 30mm | 25.3µm | 350nF |
| NAC6025-Hxx系列 | 高度 | 位移 | 静电容量 |
| NAC6025-H04 | 4mm | 1.9µm | 80nF |
| NAC6025-H06 | 6mm | 3.8µm | 160nF |
| NAC6025-H08 | 8mm | 5.7µm | 240nF |
| NAC6025-H10 | 10mm | 7.6µm | 320nF |
| NAC6025-H12 | 12mm | 9.5µm | 400nF |
| NAC6025-H14 | 14mm | 11.4µm | 480nF |
| NAC6025-H16 | 16mm | 13.3µm | 560nF |
| NAC6025-H18 | 18mm | 15.2µm | 640nF |
| NAC6025-H20 | 20mm | 17.1µm | 720nF |
| NAC6025-H22 | 22mm | 19µm | 800nF |
| NAC6025-H24 | 24mm | 20.9µm | 880nF |
| NAC6025-H26 | 26mm | 22.8µm | 960nF |
| NAC6025-H28 | 28mm | 24.7µm | 1040nF |
| NAC6025-H30 | 30mm | 26.6µm | 1120nF |
| NAC6025-H32 | 32mm | 28.5µm | 1200nF |
| NAC6025-H34 | 34mm | 30.4µm | 1280nF |
| NAC6025-H36 | 36mm | 32.3µm | 1360nF |
| NAC6025-H38 | 38mm | 34.2µm | 1440nF |
| NAC6025-H40 | 40mm | 36.1µm | 1520nF |
| NAC6025-H42 | 42mm | 38µm | 1600nF |
| NAC6025-H44 | 44mm | 39.9µm | 1680nF |
| NAC6025-H46 | 46mm | 41.8µm | 1760nF |
| NAC6025-H48 | 48mm | 43.7µm | 1840nF |
| NAC6025-H50 | 50mm | 45.6µm | 1920nF |
注：安装预紧力一般不超过出力的20%。公差约±20%。
尺寸图

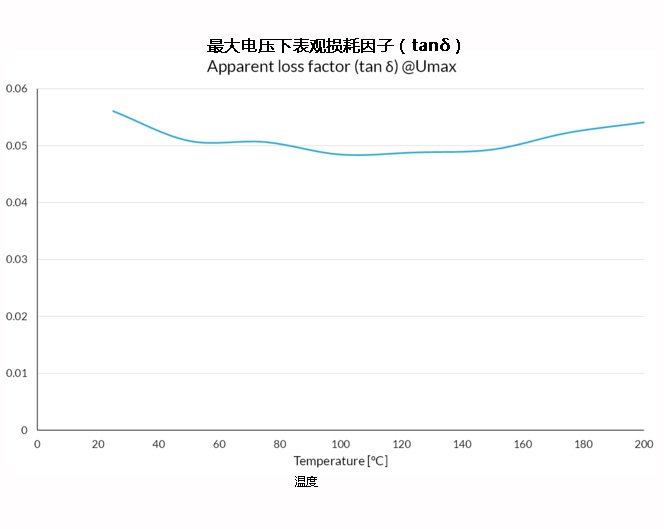

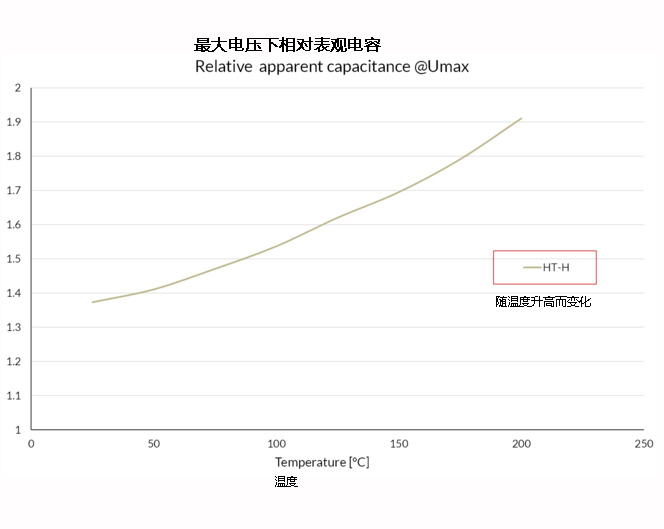

曲线图
焊接过程
将电线焊接到丝网印刷的银电极上可以实现优异且时间稳定的连接。然而，偶尔银表面上的焊锡是湿润的情况下，焊接可能是困难的。
这种现象主要是由大气中的硫分子与银表面之间的反应以及随后在部件表面上形成硫化银层引起的。该层的形成和高度受多种因素的影响，如老化程度、pH值、湿度等。
为了在任何时候完全避免这些问题，因此建议在焊接之前轻轻地清洁部件上的外部电极，使用玻璃刷或钢丝绒。
我们建议使用250到325℃的焊接温度。银可溶于焊锡，如果焊接时间太长，电极将完全溶解在焊料中。为了增加可能的焊接时间，我们建议使用银含量为2-4％的焊锡。即使这种锡的焊接时间增加，我们仍然建议焊接时间不超过2-3秒，以尽量减少向压电陶瓷产??品的热传递，从而避免压电陶瓷材料去极化的风险。
焊料
焊接材料必须含有Ag。
推荐以下标准以及超高真空应用：
96SC锡/银/铜与多芯助焊剂（助焊剂型晶体400）。
推荐流程
电线预先焊接好。
用玻璃刷清洁Ag电极表面以除去氧化层。
烙铁温度约为"285℃"。
电极表面预焊如下：
少量焊接材料在烙铁头处熔化。
烙铁在电极表面保持约1秒钟 采用更多焊接材料形成小圆形焊接材料点。
将预焊线放置在圆形焊接材料点的顶部并焊接在一起。 如有必要，可使用更多焊接材料。
叠堆压电陶瓷安装注意事项
 |
||
只能承受轴向力不能承受侧向力及剪切力 |
请将力作用于整个表面力均匀分布避免点受力 |
为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片 |
 |
||
叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用 |
环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面 |
|
 | ||
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。 |
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏. |
|
注：安装预紧力一般不超过出力的20%。
其他注意事项：
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
