产品中心 >> 压电陶瓷促动器 >>压电螺钉与压电螺钉控制器
该系列压电螺钉在全行程内具有超过 20nm 的分辨率，额定负载 20N，设计结构紧凑，具有出色的长期稳定性且能在断电情况下继 续保持在设定位置。可用于对难以触及的光学调节架进行免触摸式调节，以及在转动旋钮调节时对作用力敏感的光学镜架进行调节 ( 如激 光腔的调试或光束的远距离指向调节 )。该系列促动器可由驱动器 E53.C4K 通过 USB 接口进行 4 轴开环控制。
特点
• 最小步进：< 20 nm
• 粘滑原理
• 断电保持
• 使用寿命＞ 10 亿次步进
• 配套控制
技术参数
|
型号 |
尾缀E： 闭环 尾缀K： 开环 |
N81. X13E |
N81. X13K |
N81. X26E |
N81. X26K |
|
传感器 类型 |
增量式 编码器* |
- |
增量式 编码器* |
- |
|
|
行程 (mm) |
13 |
26 |
|||
|
直线最 小步长 (nm±20%) |
＜20 |
＜20 |
|||
|
旋转 分辨率 (μrad±20%) |
＜50 |
＜50 |
|||
|
直线 运动 负载（N） |
30 |
30 |
|||
|
最大 驱动 频率 (kHz) |
2 |
2 |
|||
|
最大 运行 速度 (mm/min±10%) |
3 |
3 |
|||
|
工作温度 (°C) |
10~40 |
10~40 |
|||
|
质量 （包含电缆）(g ±5) |
80 |
84 |
|||
|
材质 |
钢、铝 |
钢、铝 |
|||
|
电缆长度 （m±10mm） |
2 |
2 |
|||

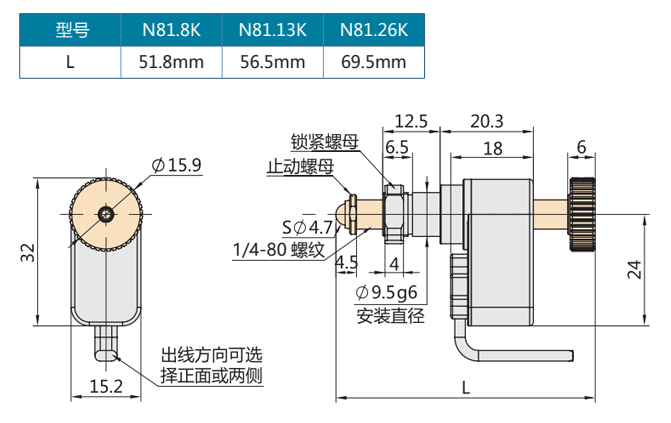

尺寸图
T25N81 系列压电镜架
该压电镜片调节片为二维偏转运动型调节架，调节范围可达 ±7°。它的每轴由单支压电螺钉控制，两轴间具有共同的偏转轴心，轴间 无耦合。
技术参数
|
型号 |
传感器 类型 |
卡装 直径 （mm） |
调节 自由度 |
灵敏度 （μrad） |
调节 范围 （°） |
|
|
|
T25 N81E |
增量式 编码器* |
25.4 |
θx、 θy |
0.7 |
±5 |
|
T25 N81K |
- |
|||||
尺寸图
E53.C4K 压电螺钉控制器
特点
• 4 通道，可驱动 4 支压电螺钉
• 开环控制
• RS-232、 RS-422、USB2.0
• Windows DLL
技术参数
|
型号 |
E53.C4K |
|
电机接口 |
4路（单路可控） |
|
驱动频率 |
2 kHz |
|
供电电压 |
20~30V DC |
|
接口 |
RS-232、RS-422、USB2.0 |
|
功率 |
＜5W@静态 11W@工作 |
|
尺寸 |
150×80×27.5mm |
|
环境温度 |
0~65°C |
|
存储 |
-40~95°C |
|
重量 |
300g |
尺寸图
