产品中心 >> 压电偏转镜/偏摆台 >> P35系列压电偏转镜
P35系列压电偏转镜是专为大角度偏转应用而设计，可使得光束偏转范围达86mrad（约4.9度，17700秒），非常适合高精度大行程角度的快速偏转应用。
特点
· θx θy二维偏转 · 偏转角度可达 43mrad/ 轴 · 分辨率可达1μrad · 空载谐振频率达1.5kHz
应用
• 图像处理/稳定 • 光束扫描 • 隔行扫描、抖动 • 光束偏摆/稳定 • 光学、激光扫描、通信 • 光过滤/转换 • 光学显微成像 • SPM扫描显微镜
技术参数
型号 |
S-闭环 |
P35.T40S-B2 P35.T40K-B2 |
单位 |
运动自由度 |
θx,θy |
|
|
偏转角度(0~120V) |
35或±17.5 |
mrad±20% |
|
偏转角度(0~150V) |
43或±21.5 |
mrad±20% |
|
传感器类型 |
SGS/- |
|
|
闭/开环分辨率 |
4/1 |
µrad |
|
线性度 |
0.02 |
%F.S. |
|
重复度 |
0.014 |
%F.S. |
|
空载谐振频率 |
1500 |
Hz±20% |
|
谐振频率,加载10.6g |
480HZ |
Hz±20% |
|
谐振频率,加载30g |
215HZ |
Hz±20% |
|
闭/开环阶跃时间 |
10/1.2 |
ms±20% |
|
闭环阶跃时间 |
25 |
ms±20% |
|
静电容量 |
7.2 |
μF±20% |
|
材质 |
钛、铝 |
|
|
重量 |
335 |
g±5% |
|
注：以上参数是采用E00/E01系列压电控制器测得。驱动电压可在-20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。

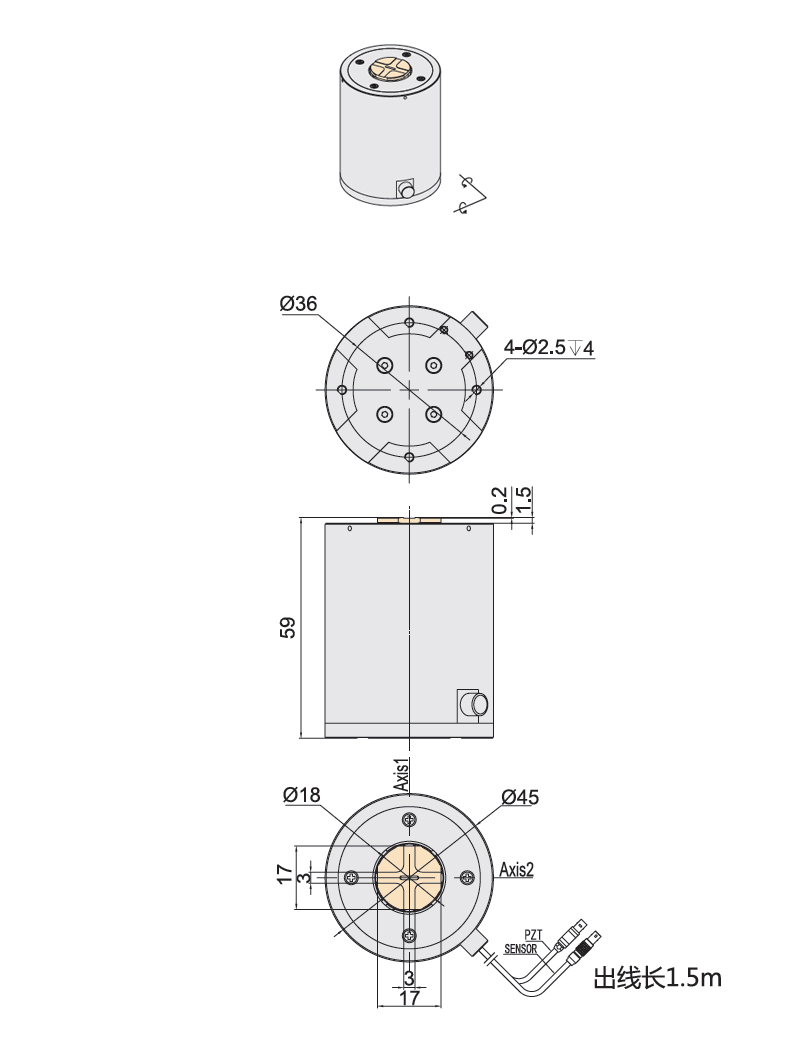

尺寸图
