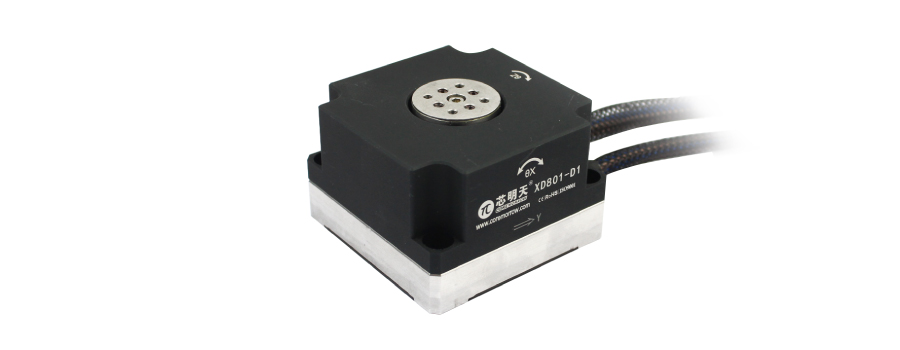

产品中心 >> 压电偏转镜/偏摆台 >> XD801-D1 压电六轴运动平台
特点
• X、Y、Z、θx、θy、θz 六轴运动
• 直线行程 6μm@150V
• 偏转行程 1mrad@150V
• 承载能力 500g
技术参数
|
型号 |
S-闭环 K-开环 |
XD801.XYZTRS-D1 XD801.XYZTRK-D1 |
单位 |
|
运动自由度 |
X, Y, Z, θx, θy, θz |
|
|
|
运动和定位 |
|||
|
X,Y,Z轴行程范围（0~+150V）
|
6 |
μm±20% |
|
|
θx,θy,θz轴偏转角度（0~+150V）
|
1 |
mrad±20% |
|
|
传感器类型 |
SGS/- |
|
|
|
闭/开环偏转分辨率 |
0.15/0.01 |
μrad |
|
|
闭/开环直线分辨率 |
1.5/0.1 |
nm |
|
|
闭环线性度 |
0.25 |
%F.S. |
|
|
闭环重复定位精度 |
0.2 |
%F.S. |
|
|
机械性能 |
|||
|
空载谐振频率 |
X2330/Y895/Z1425/ |
Hz±20% |
|
|
空载闭环阶跃时间 |
25 |
ms |
|
|
承载能力 |
500 |
g |
|
|
驱动性能 |
|||
|
静电容量，XYZ |
1.8 |
μF/轴±20% |
|
|
静电容量，θx、θy、θz |
3.6 |
μF/轴±20% |
|
|
其他 |
|||
|
材质 |
钢、铝 |
|
|
|
重量 |
440（不含线） |
g±5% |
|
|
出线长 |
1.5 |
m±10mm |
|
|
传感/电压连接器** |
DB15-HD（针） |
|
|

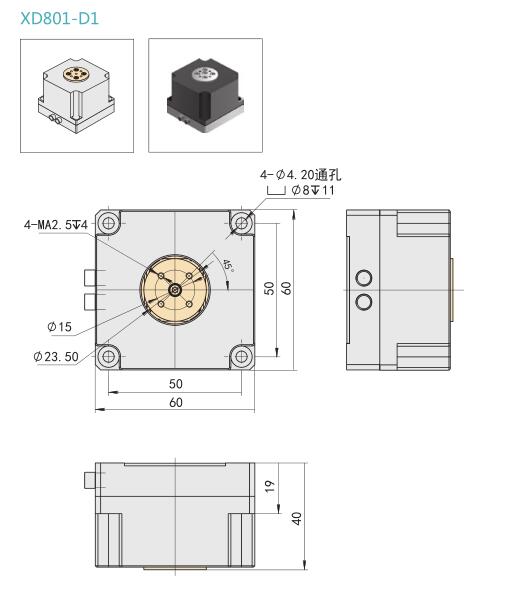

尺寸图
尺寸图、参数表、使用说明书下载
| Auto CAD PDF | |
| Step | |
| 参数表/Specs Sheet | |
| 使用说明书/Manual |
|
