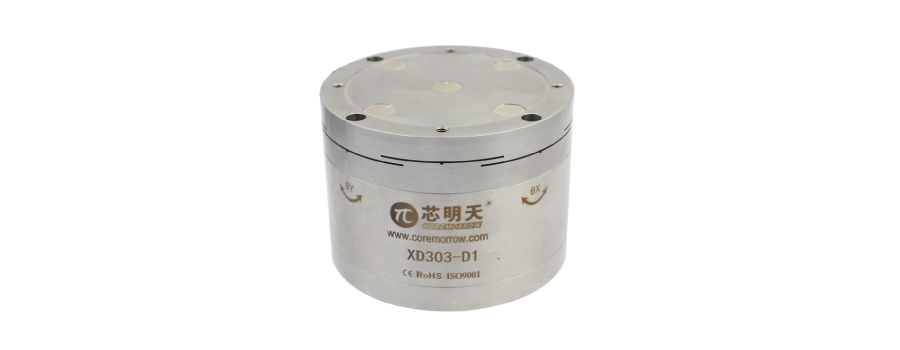

产品中心 >> 压电偏转镜/偏摆台 >> XD303 系列压电偏转镜
特点
• θx、θy 二维偏转 • 承载能力达 500g • 高谐振频率 • 响应速度快
技术参数
|
型号 |
S-闭环 K-开环 |
XD303.T1S |
XD303.T1K |
单位 |
|
运动自由度 |
θx θy |
θx θy |
|
|
|
标称偏转角度(0~120V) |
0.8（≈ 170秒） |
0.8（≈ 170秒） |
mrad±20% |
|
|
偏转角度(0~150V) |
1（≈ 216秒） |
1（≈ 216秒） |
mrad±20% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
0.1 |
0.02 |
μrad |
|
|
线性度 |
0.5 |
- |
%F.S. |
|
|
重复度 |
0.2 |
- |
%F.S. |
|
|
空载谐振频率 |
2800 |
2800 |
Hz±20% |
|
|
带载谐振频率(500g) |
600 |
600 |
Hz±20% |
|
|
阶跃时间 |
5 |
3 |
ms±20% |
|
|
静电容量 |
14.5 |
14.5 |
μF±20% |
|
|
材质 |
钢 |
钢 |
|
|
|
重量 |
2000 |
2000 |
g±5% |
|

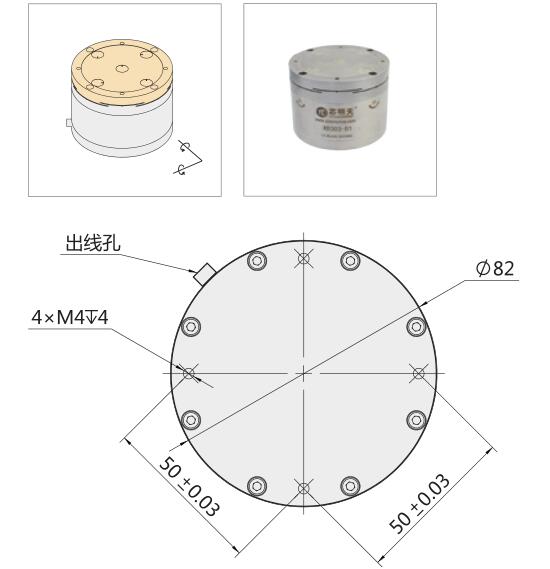

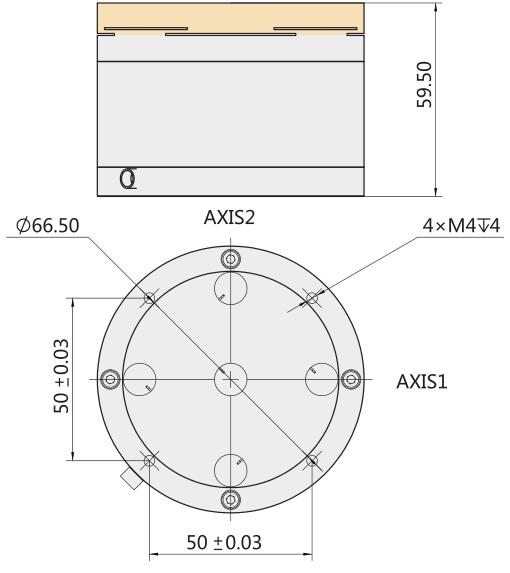

尺寸图
|
尺寸图、参数表、使用说明书下载 |
|
| Auto CAD PDF |
|
| Step |
|
| 参数表/Specs Sheet |
|
| 使用说明书/Manual |
|
