产品中心 >> 压电偏转镜/偏摆台 >> XD302 系列压电偏转镜

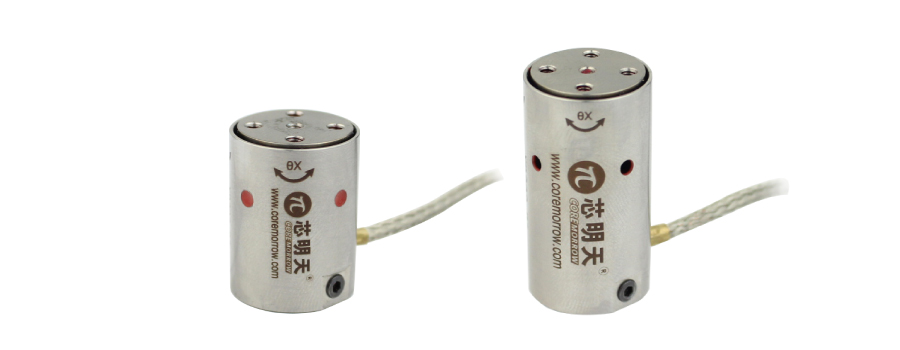

XD302 系列为开环式二维 θX、θY 压电偏转镜，是专为高动态应用而设计，空载谐振频率可达 15kHz。
技术参数
|
型号 |
XD302-D1 |
XD302-D2 |
单位 |
|
运动方向 |
θX/θY |
θX/θY |
|
|
标称行程范围（0-120V） |
3或±1.5 |
1.5或±0.75 |
mrad±20% |
|
传感器类型 |
- |
- |
|
|
开环分辨率 |
0.03 |
0.02 |
μrad±20% |
|
空载谐振频率 |
15 |
15 |
KHz±20% |
|
谐振频率 (带载φ12.5×3mm镜片) |
10 |
10 |
KHz±20% |
|
枢轴点至平台表面距离 |
4.2 |
4.2 |
mm±0.2mm |
|
静电容量 |
1.6/轴 |
0.7/轴 |
μF±10% |
|
材料 |
钛合金，钢 |
钛合金，钢 |
|
|
重量 |
30 |
20 |
g±5% |
|
驱动控制 |
摆镜带恒压，三路驱动，开环 |
||
|
高（L） |
30 |
21 |
mm |

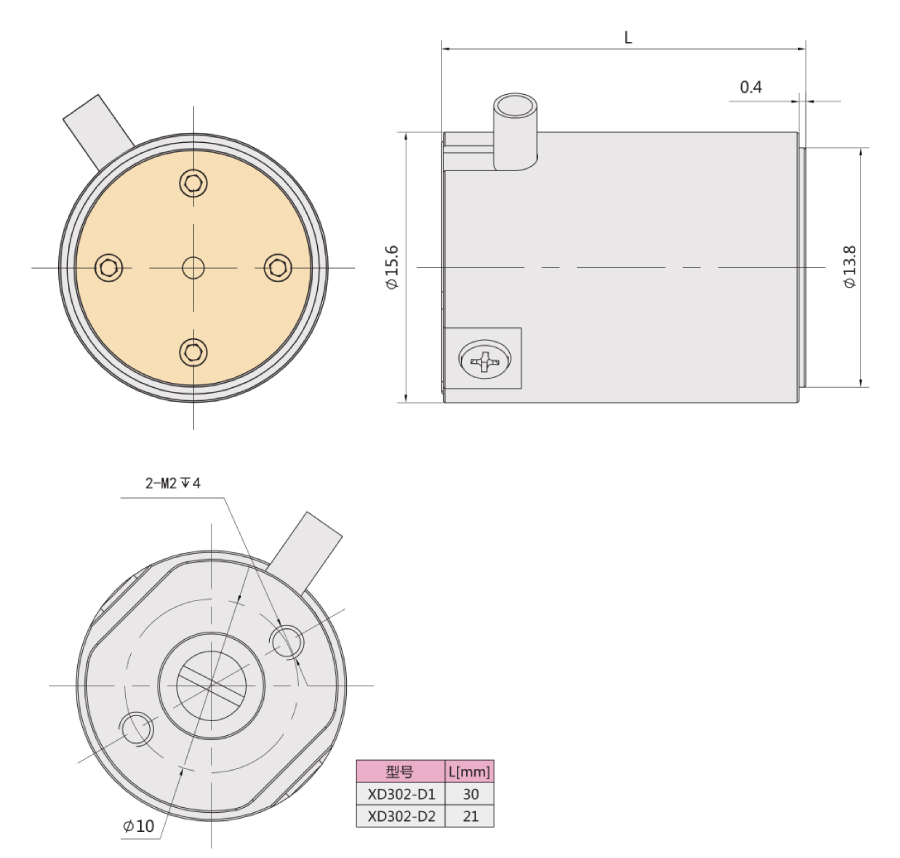

尺寸图
| 尺寸图、参数表、使用说明书下载 | |
| Auto CAD PDF |
XD302-D1 |
| Auto CAD PDF |
|
| Step |
|
| 参数表/Specs Sheet | |
| 使用说明书/Manual |
|
