产品中心 >> 压电偏转镜/偏摆台 >> N80 系列压电陶瓷移相器

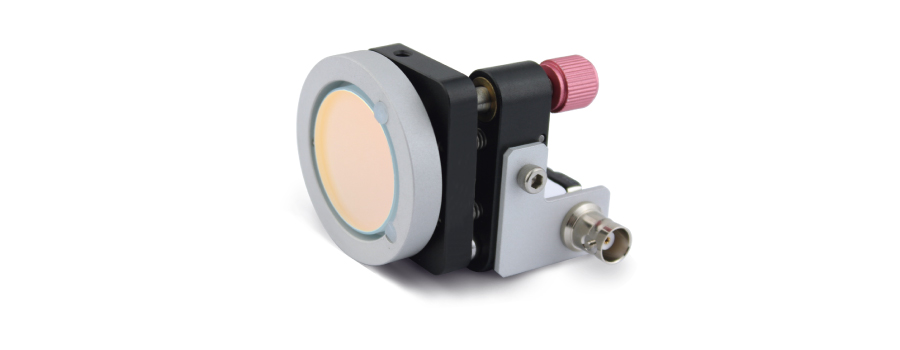

N80 系列压电陶瓷移相器的内部是由压电陶瓷管驱动，它由直流电压信号来控制，在 150V 电压下产生的位移约 0.9µm，可用于快速步进移相应用。压电陶瓷移相器的驱动电压上限为 800V，在此电压下，产生的位移约 4.82µm。
该压电移相器是专为像移应用而设计，可通过电压控制进行超快速（µs 级）步进调节，同时，可通过手动调节 θx、θy 两轴的偏转角度，角度调节范围可达 ±4°。将镜片调节与像移步进相结合，使其更方便于像移、干涉测量等应用。
特点
• 150V 电压驱动下，移相行程约 0.9µm
• 驱动电压上限为 800V
• 移相行程上限可达 4.82µm
• 可手动调节 θx、θy 两轴偏转角度
• 单轴调节角度范围为 0~±4°
• 标准可带载镜片直径为 35mm，可定制
电压与位移曲线
应用
快速纳米级步进、移相、光路调节、干涉测量、快速步进调节等。
芯明天可提供各种用于移相、步进、干涉、计量等的压电式移相器，例如超小体积型、带有通光孔型、大负载型、大口径式等，可完全根据客户的实际应用定制设计。
尺寸图
| 尺寸图、参数表、使用说明书下载 | |
| Auto CAD PDF | |
| Step |
|
| 参数表/Specs Sheet | |
| 使用说明书/Manual | |
