产品中心 >> 压电偏转镜/偏摆台 >>N50.U0C 系列压电偏摆台

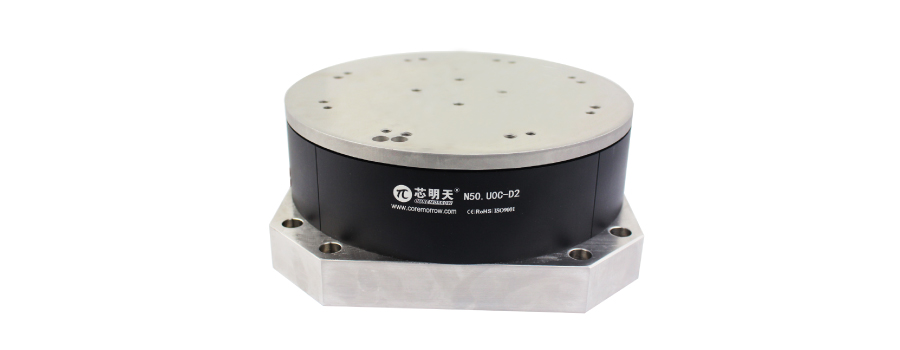

N50.U 系列为一维 θx 轴偏摆的压电偏摆台，它的承载能力可达 60kg，偏转角度为 ±0.25mrad。它采用电容式闭环传感器，分辨率可达 10nrad，并可在 20kg 载荷下高频率工作。它非常适于大负载偏摆运动实验，如空间扰动模拟等。
特点
• 一维 θx 轴偏摆
• 偏摆角度 0.5mrad@150V
•±0.01mrad@210Hz
• 承载高达 60kg
• 电容式闭环
典型应用
• 光束扫描
• 大负载偏摆运动
• 干涉 / 计量
• 空间扰动模拟系统
技术参数
技术参数
|
型号 |
N50.U0C |
单位 |
||||
|
运动自由度 |
θx |
|
||||
|
标称偏摆角度（0~120V） |
0.4(≈80秒) |
mrad±20% |
||||
|
偏摆角度（0~150V） |
0.5(≈100 秒)@150V |
mrad±20% |
||||
|
传感器类型 |
CAP |
|
||||
|
闭/开环分辨率 |
0.02/0.01(＜0.01秒) |
μrad |
||||
|
闭环线性度 |
0.3 |
%F.S.±20% |
||||
|
闭环重复定位精度 |
0.3 |
%F.S.±20% |
||||
|
空载谐振频率 |
750 |
Hz±20% |
||||
|
闭/开环空载阶跃时间 |
30/15 |
ms±20% |
||||
|

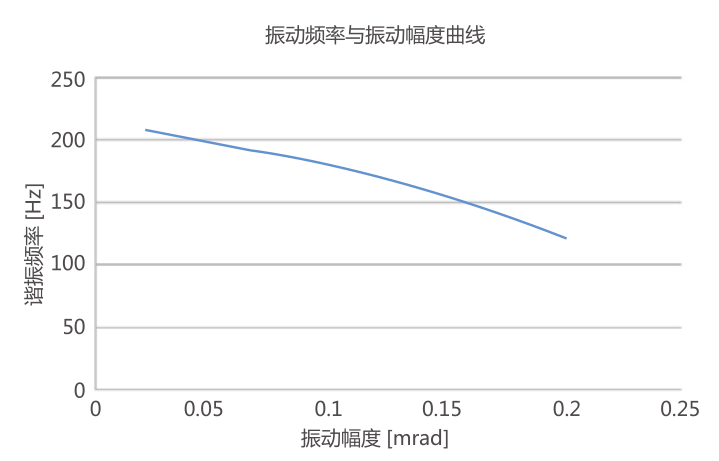

20kg负载后使用频率与振动幅度关系 |
角振幅度 |
±0.1 |
±0.05 |
±0.02 |
±0.01 |
mrad±20% |
|
频段 |
0~120 |
0~180 |
0~200 |
0~210 |
Hz±20% |
|
|
承载能力 |
60 |
kg |
||||
|
静电容量 |
30 |
μF±20% |
||||
|
材质 |
铝、钢 |
|
||||
|
出线长 |
1.5 |
m±10mm |
||||

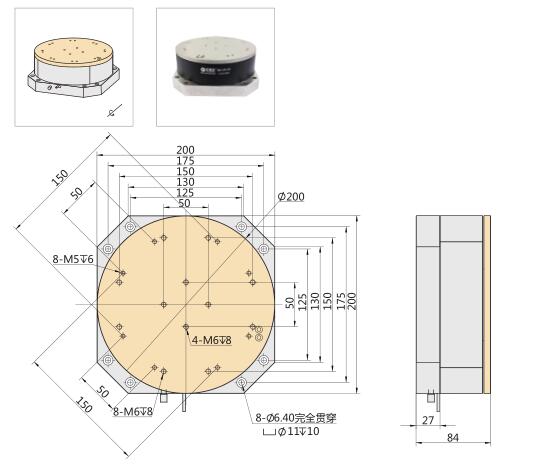

尺寸图
|
