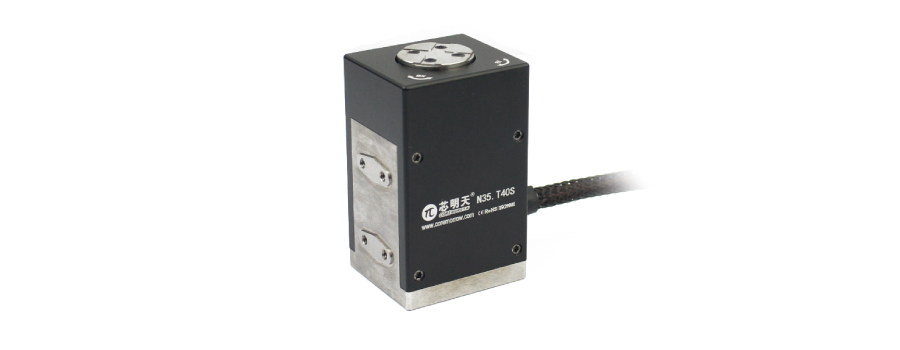

产品中心 >> 压电偏转镜/偏摆台 >> N35系列压电偏转镜
特点
• θx、θy 二维偏转 • 大角度偏转达 50mrad • 闭环分辨率达 2μrad • 可选配闭环传感器
技术参数
|
型号 |
S-闭环 K-开环 |
N35.T40S |
N35.T40K |
单位 |
|
运动自由度 |
θx θy |
θx θy |
|
|
|
偏转角度(0~120V) |
40（≈ 8250秒） |
40（≈8250秒） |
mrad±20% |
|
|
偏转角度(0~150V) |
50（≈10300秒） |
50（≈10300秒） |
mrad±20% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
2 |
1 |
μrad |
|
|
线性度 |
0.05 |
- |
%F.S. |
|
|
重复度 |
0.02 |
- |
%F.S. |
|
|
空载谐振频率 |
1300 |
1300 |
|
|
|
带载谐振频率(12.7mm×3mm镜片) |
1050 |
1050 |
Hz±20% |
|
|
阶跃时间 |
1.4 |
1 |
ms±20% |
|
|
静电容量 |
14.5 |
14.5 |
μF±20% |
|
|
材质 |
钛合金 |
钛合金 |
|
|
|
重量 |
223 |
223 |
g | |

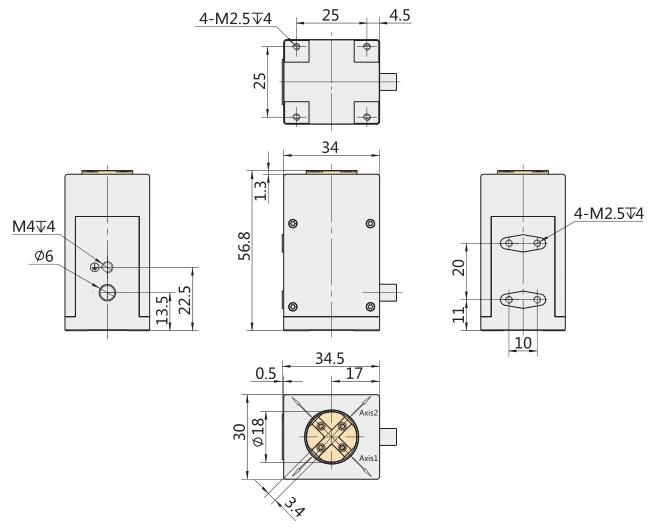

尺寸图
|
尺寸图、参数表、使用说明书下载 |
|
| Auto CAD PDF |
|
| Step |
|
| 参数表/Specs Sheet |
|
| 使用说明书/Manual | |
