产品中心 >> 压电偏转镜/偏摆台 >> N33系列压电偏转镜
特点
• θx、θy 二维偏转 • 可选行程 1.5 或 3mrad • 小体积，外径仅 20mm • 可选闭环传感器
技术参数
|
型号 |
N33.T1S/K-B1 |
N33.T2S/K-B1 |
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
|
|
标称行程范围（0~120V） |
1.2 |
2.4 |
mrad±20% |
|
行程范围（0~150V） |
1.5 |
3 |
mrad±20% |
|
传感器类型 |
SGS/- |
SGS/- |
|
|
闭/开环分辨率 |
0.5/0.02 |
0.4/0.04 |
μrad |
|
闭环线性度 |
0.3/- |
0.4/- |
%F.S |
|
闭环重复定位精度 |
0.1/- |
0.2/- |
%F.S |
|
空载谐振频率 |
7000 |
2000 |
Hz±20% |
|
静电容量 |
1.6 |
3.6 |
μF/轴±20% |
|
材质 |
钢、铜 |
钢、铜 |
|
|
重量 |
123 |
90（不含线） |
g±5% |

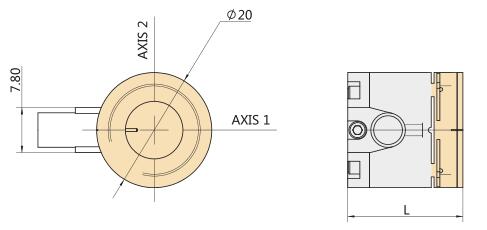

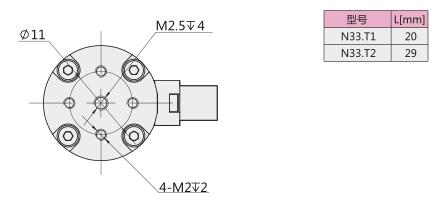

尺寸图
|
尺寸图、参数表、使用说明书下载 |
|
| Auto CAD PDF | |
| Step | |
| 参数表/Specs Sheet | |
| 使用说明书/Manual | |
