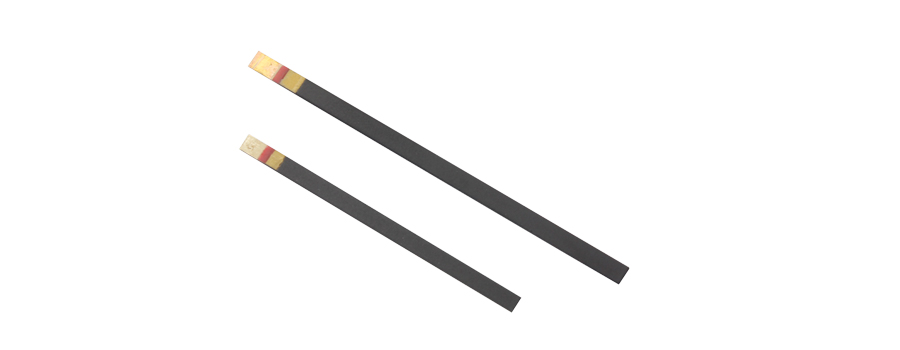

压电陶瓷弯曲是利用压电陶瓷的逆压电效应，在电场的驱动下产生横向位移的弯曲元件。结构上采用双叠片结构，两层压电陶瓷片同极化方向排列，与中间电极层紧密粘结，在交变电源的驱动下产生相应的振动幅度，应用于微位移驱动装置。

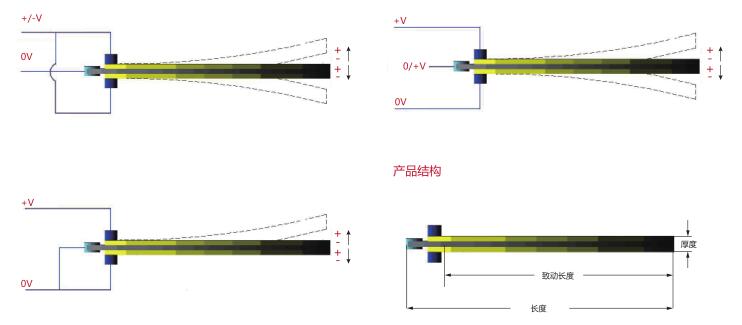

接线方式如下：

2~3周发货

清洁:

对于陶瓷组件的清洁，我们建议使用异丙醇（丙醇）或乙醇。 使用前必须彻底干燥组件。 如果需要，组件可以完全浸没在溶剂中，但是对于堆栈，我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。

存储和处理:

压电陶瓷元件没有特别的存储限制。然而，在施加电压之前确保组件干燥是很重要的，因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应，例如在110℃下24小时，如果可能的话在低压环境中。

压电陶瓷元件易碎，必须小心处理。 防止组件相互碰撞，保持组件分离。

特别是对于高而窄的堆叠，确保不会引起弯曲。 使用塑料镊子和工具而不是金属镊子。

戴上手套以避免污染。

请勿对预先连接的电线施加过大的力。

当受到力或温度变化时，请注意压电致动器将产生电荷（即电压），因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。

技术参数：

型号：Mtp 60╳20╳0.8

长度：
60mm

 宽度：
20mm		 厚度：
0.8mm
净长度：
53mm

电压：
150V

形变量：
≥2.6mm

出力：
≥0.50N

静电容量：
约120nF



型号：Mtp 49╳2.3╳0.8

长度：
49mm

 宽度：
2.3mm		 厚度：
0.8mm

净长度：
38mm

电压：
200V

形变量：
≥1.5mm

出力：
≥0.15N

静电容量：
约12nF



型号：Mtp 36╳2.1╳0.8

长度：
36mm

 宽度：
2.1mm		 厚度：
0.8mm

净长度：
28mm

电压：
200V

形变量：
≥1.4mm

出力：
≥0.14N

静电容量：
约10nF



注：参数公差±20%。
