压电 纳米 定位 |
产品中心 >> 压电纳米定位台 >> P11系列压电纳米定位台
特点
• 三维 XYZ 向运动 • 行程范围 X180/Y180/Z300μm • 承载能力 200g • 开 / 闭环版本可选
技术参数（三维XYZ运动）
|
型号 |
XD601.XYZ100S XD601.XYZ100K |
单位 |
|
运动自由度 |
X、Y、Z |
|
|
标称行程范围（0 ~+120 V） |
X130/Y130/Z250 |
μm±20% |
|
行程范围（0~+150 V） |
X180/Y180/Z300 |
μm±20% |
|
传感器类型 |
SGS/- |
|
|
闭/开环分辨率 |
XY：7/2，Z:10/4 |
nm |
|
闭环线性度 |
0.4 |
%F.S. |
|
重复定位精度 |
0.1 |
%F.S. |
|
空载谐振频率 |
X200/Y180/Z200 |
Hz±20% |
|
承载能力 |
0.2 |
kg |
|
静电容量 |
X2.2/Y2.2/Z7 |
μF±20% |
|
材质 |
钢、铝 |
|

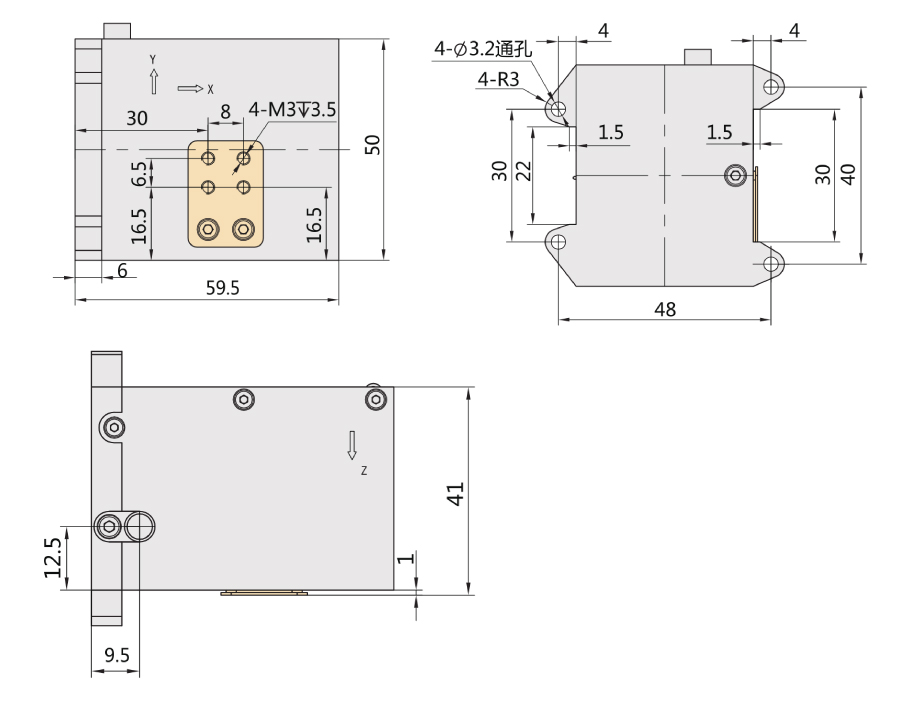

尺寸图
| 尺寸图、参数表、使用说明书下载 | |
| Auto CAD PDF | |
| Step |
|
| 参数表/Specs Sheet | |
| 使用说明书/Manual | |
