产品中心 >> 压电陶瓷促动器 >> VS45系列高压环形压电促动器
高压环形压电陶瓷促动器驱动电压为1000V，中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。
特点
• 位移130μm • 开环/闭环可选 • 可承受拉力
透光孔径
高压驱动
应用
• 透光应用 • 计量、干涉 • 主动和适应光学 • 减震抑震 • 精密机械和机械加工
供货周期
1周发货
技术参数（12μm）
| 型号 | HPSt1000/35-25/7VS45 |
| 标称行程 [μm]±10%* |
12/7 |
| 长度L [mm]±0.3 |
26 |
| 静电容量 [nF]±20% |
120 |
| 刚度 [N/μm]±20% |
2000 |
| 谐振频率 [kHz] |
40 |
| 推/拉力 [N] |
20000/3000 |
技术参数（27μm）
| 型号 | HPSt1000/35-25/20VS45 |
| 标称行程 [μm]±10%* |
27/20 |
| 长度L [mm]±0.3 |
35 |
| 静电容量 [nF]±20% |
300 |
| 刚度 [N/μm]±20% |
1000 |
| 谐振频率 [kHz] |
30 |
| 推/拉力 [N] |
20000/3000 |
技术参数（35μm）
| 型号 | HPSt1000/35-25/25VS45 |
| 标称行程 [μm]±10%* |
35/25 |
| 长度L [mm]±0.3 |
44 |
| 静电容量 [nF]±20% |
450 |
| 刚度 [N/μm]±20% |
700 |
| 谐振频率 [kHz] |
25 |
| 推/拉力 [N] |
20000/3000 |
技术参数（55μm）
| 型号 | HPSt1000/35-25/40VS45 |
| 标称行程 [μm]±10%* |
55/40 |
| 长度L [mm]±0.3 |
53 |
| 静电容量 [nF]±20% |
600 |
| 刚度 [N/μm]±20% |
500 |
| 谐振频率 [kHz] |
20 |
| 推/拉力 [N] |
20000/3000 |
技术参数（80μm）
| 型号 | HPSt1000/35-25/60VS45 |
| 标称行程 [μm]±10%* |
80/60 |
| 长度L [mm]±0.3 |
71 |
| 静电容量 [nF]±20% |
900 |
| 刚度 [N/μm]±20% |
350 |
| 谐振频率 [kHz] |
15 |
| 推/拉力 [N] |
20000/3000 |
技术参数（105μm）
| 型号 | HPSt1000/35-25/80VS45 |
| 标称行程 [μm]±10%* |
105/80 |
| 长度L [mm]±0.3 |
89 |
| 静电容量 [nF]±20% |
1300 |
| 刚度 [N/μm]±20% |
250 |
| 谐振频率 [kHz] |
12 |
| 推/拉力 [N] |
20000/3000 |
技术参数（130μm）
| 型号 | HPSt1000/35-25/100VS45 |
| 标称行程 [μm]±10%* |
130/100 |
| 长度L [mm]±0.3 |
107 |
| 静电容量 [nF]±20% |
1800 |
| 刚度 [N/μm]±20% |
160 |
| 谐振频率 [kHz] |
10 |
| 推/拉力 [N] |
20000/3000 |
*HPSt1000：标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。
注：安装预紧力一般不超过出力的20%。
供货周期：1周发货

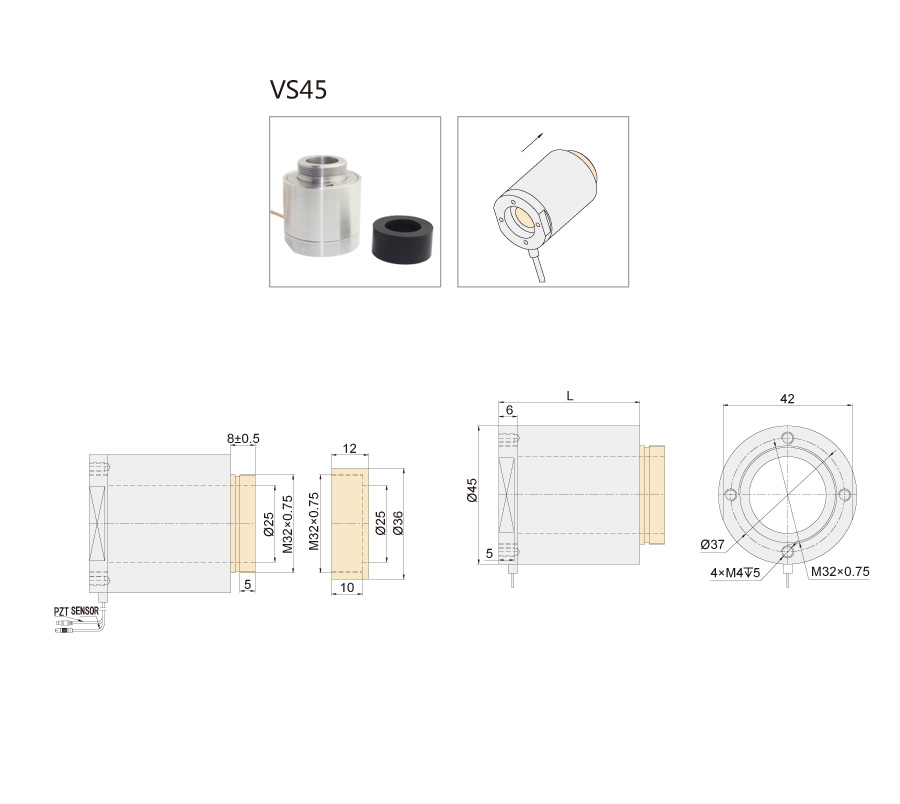

尺寸图
