产品中心 >> 压电陶瓷促动器 >> VS35系列低压环形压电促动器
低压环形压电陶瓷促动器中心具有通孔，标品带有镜片连接帽，可应用于光学定位系统。
特点
• 位移47μm • 闭环定位精度高 • 出力5300N
透光孔径
镜片连接帽
通过镜片固定帽将镜片安装在陶瓷移动端上。
应用
• 透光应用 • 计量、干涉 • 主动和适应光学 • 减震抑震 • 精密机械和机械加工
供货周期
1周发货
技术参数（11μm）
| 型号 | HPSt150/20-15/12VS35 |
| 标称行程 [μm]±10%* |
11 |
| 刚度 [N/μm]±20% |
450 |
| 推/拉力 [N] |
5300/450 |
| 静电容量 [μF]±20% |
5 |
| 谐振频率 [kHz] |
30 |
| 长度L [mm]±0.3 |
31 |
技术参数（23μm）
| 型号 | HPSt150/20-15/25VS35 |
| 标称行程 [μm]±10%* |
23 |
| 刚度 [N/μm]±20% |
230 |
| 推/拉力 [N] |
5300/450 |
| 静电容量 [μF]±20% |
10 |
| 谐振频率 [kHz] |
20 |
| 长度L [mm]±0.3 |
44 |
技术参数（38μm）
| 型号 | HPSt150/20-15/40VS35 |
| 标称行程 [μm]±10%* |
38 |
| 刚度 [N/μm]±20% |
150 |
| 推/拉力 [N] |
5300/450 |
| 静电容量 [μF]±20% |
15 |
| 谐振频率 [kHz] |
17 |
| 长度L [mm]±0.3 |
58 |
技术参数（47μm）
| 型号 | HPSt150/20-15/55VS35 |
| 标称行程 [μm]±10%* |
47 |
| 刚度 [N/μm]±20% |
100 |
| 推/拉力 [N] |
5300/450 |
| 静电容量 [μF]±20% |
20 |
| 谐振频率 [kHz] |
15 |
| 长度L [mm]±0.3 |
71 |
*标称行程是在0~150V驱动电压下的位移行程，对于高可靠的长期使用，建议驱动电压在0~120V。选择闭环控制，线性度、重复定位精度高。
注：安装预紧力一般不超过出力的20%。
供货周期：1周发货

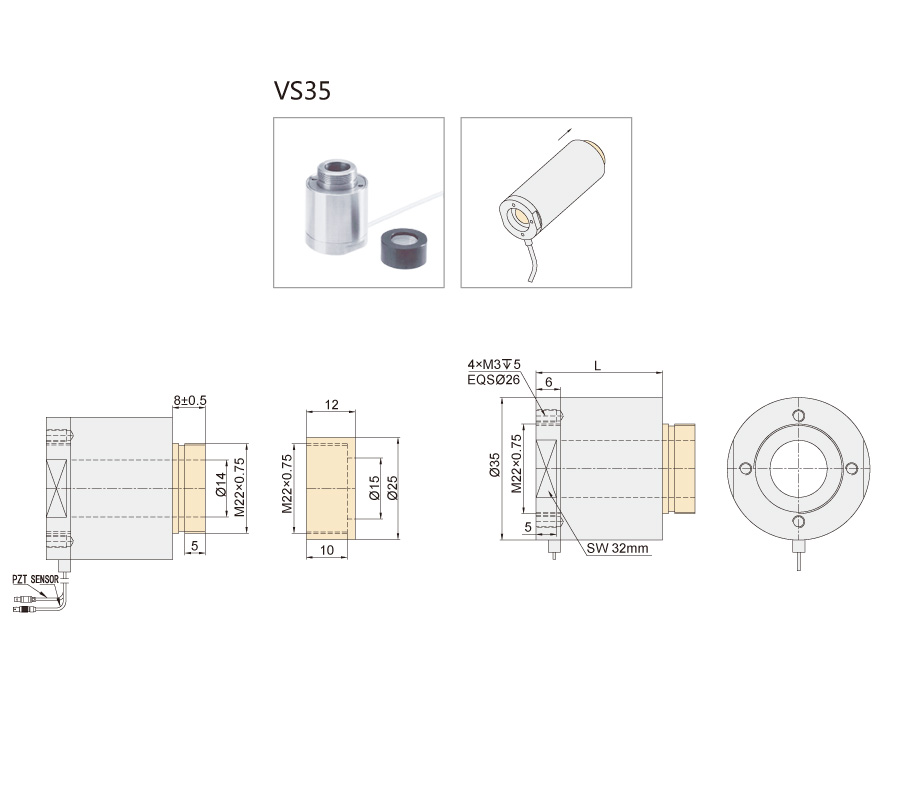

尺寸图
