产品中心 >> 压电陶瓷促动器 >> VS35系列高压柱形压电促动器
压电陶瓷促动器是以压电陶瓷为基础元件，通过外部机械结构进行封装，并输出位移及出力。压电陶瓷促动器具有预紧力，因此可承受一定的拉力。
VS35系列高压柱形压电陶瓷促动器是驱动电压为1000V，带有预载力柱形机械封装压电陶瓷。可承受一定的拉力，内置大直径压电陶瓷，出力大，主要用于大负载的动态应用。
特点
• 1000V 驱动 • 位移260μm • 开环/闭环可选 • 外径 Ø35mm
出力大
高压促动器的出力与横截面积成正比，外径大，出力大。
高动态
静电容量相对较小，因此使用频率相对较高。适合高动态使用。
热稳定可选
芯明天提供"热稳定装置"来实现动态操作。热量能够有效的从陶瓷转移到壳体。
热稳定壳 体材料为高效热传导金属。热稳定不会改变陶瓷的尺寸，采用热稳定结构功率可提高2~3倍。
1000V高压控制器
高压封装压电陶瓷采用高压控制器驱动，芯明天E00/E01系列高压压电陶瓷控制器， 可以输出0~1000V高压。
应用
• 计量、干涉 • 主动和适应光学 • 减震抑震 • 精密机械和机械加工
供货周期
1周发货
技术参数（12μm）
| 型号 | PSt1000/25/7VS35 |
| Max./标称行程 [μm]±10%* |
12/7 |
| 长度L [mm]±0.3 |
33 |
| 静电容量 [nF]±20% |
140 |
| 刚度 [N/μm]±20% |
1800 |
| 谐振频率 [kHz] |
40 |
| 推/拉力 [N] |
25000/4000 |
技术参数（27μm）
| 型号 | PSt1000/25/20VS35 |
| Max./标称行程 [μm]±10%* |
27/20 |
| 长度L [mm]±0.3 |
42 |
| 静电容量 [nF]±20% |
350 |
| 刚度 [N/μm]±20% |
900 |
| 谐振频率 [kHz] |
35 |
| 推/拉力 [N] |
25000/4000 |
技术参数（55μm）
| 型号 | PSt1000/25/40VS35 |
| Max./标称行程 [μm]±10%* |
55/40 |
| 长度L [mm]±0.3 |
60 |
| 静电容量 [nF]±20% |
800 |
| 刚度 [N/μm]±20% |
450 |
| 谐振频率 [kHz] |
30 |
| 推/拉力 [N] |
25000/4000 |
技术参数（80μm）
| 型号 | PSt1000/25/60VS35 |
| Max./标称行程 [μm]±10%* |
80/60 |
| 长度L [mm]±0.3 |
78 |
| 静电容量 [nF]±20% |
1250 |
| 刚度 [N/μm]±20% |
300 |
| 谐振频率 [kHz] |
27 |
| 推/拉力 [N] |
25000/4000 |
技术参数（105μm）
| 型号 | PSt1000/25/80VS35 |
| Max./标称行程 [μm]±10%* |
105/80 |
| 长度L [mm]±0.3 |
96 |
| 静电容量 [nF]±20% |
1700 |
| 刚度 [N/μm]±20% |
200 |
| 谐振频率 [kHz] |
23 |
| 推/拉力 [N] |
25000/4000 |
技术参数（130μm）
| 型号 | PSt1000/25/100VS35 |
| Max./标称行程 [μm]±10%* |
130/100 |
| 长度L [mm]±0.3 |
114 |
| 静电容量 [nF]±20% |
2150 |
| 刚度 [N/μm]±20% |
180 |
| 谐振频率 [kHz] |
20 |
| 推/拉力 [N] |
25000/4000 |
技术参数（160μm）
| 型号 | PSt1000/25/125VS35 |
| Max./标称行程 [μm]±10%* |
160/125 |
| 长度L [mm]±0.3 |
134 |
| 静电容量 [nF]±20% |
2500 |
| 刚度 [N/μm]±20% |
150 |
| 谐振频率 [kHz] |
15 |
| 推/拉力 [N] |
25000/4000 |
技术参数（200μm）
| 型号 | PSt1000/25/150VS35 |
| Max./标称行程 [μm]±10%* |
200/150 |
| 长度L [mm]±0.3 |
154 |
| 静电容量 [nF]±20% |
3200 |
| 刚度 [N/μm]±20% |
120 |
| 谐振频率 [kHz] |
7 |
| 推/拉力 [N] |
25000/4000 |
技术参数（260μm）
| 型号 | PSt1000/25/200VS35 |
| Max./标称行程 [μm]±10%* |
260/200 |
| 长度L [mm]±0.3 |
194 |
| 静电容量 [nF]±20% |
3700 |
| 刚度 [N/μm]±20% |
90 |
| 谐振频率 [kHz] |
4 |
| 推/拉力 [N] |
25000/4000 |
注：安装预紧力一般不超过出力的20%。
*PSt1000： 标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。 选择闭环控制，线性度、重复定位精度高。

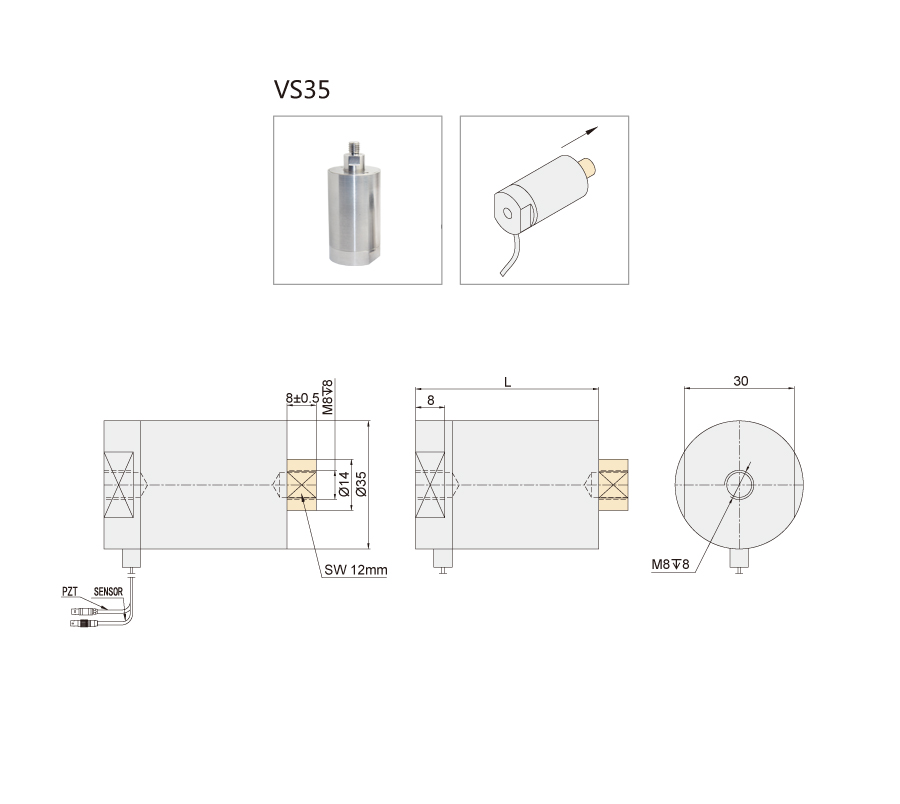

尺寸图
标准产品移动端默认为内螺纹，尺寸详见上图，可选平头、外螺纹、球式移动端，尺寸图如下(单位：mm)：
可选转接头 |
||||||||||||||||||||||||||||||||||||||||||||
平头 |
外螺纹 |
球头 |
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||
