产品中心 >> 压电陶瓷促动器 >> VS22系列高压环形压电促动器
高压环形压电陶瓷促动器驱动电压为500V、1000V，中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。
特点
• 位移105μm • 开环/闭环可选 • 可承受拉力
透光孔径
通过镜片固定帽将镜片安装在陶瓷移动端上。
高压驱动
应用
• 透光应用 • 计量、干涉 • 主动和适应光学 • 减震抑震 • 精密机械和机械加工
供货周期
1周发货
技术参数（13μm，500V驱动）
| 型号 | HPSt500/15-8/7VS22 |
| 标称行程 [μm]±10%* |
13/8 |
| 长度L [mm]±0.3 |
26 |
| 静电容量 [nF]±20% |
140 |
| 刚度 [N/μm]±20% |
550 |
| 谐振频率 [kHz] |
30 |
| 推/拉力 [N] |
5500/400 |
技术参数（27μm，500V驱动）
| 型号 | HPSt500/15-8/20VS22 |
| 标称行程 [μm]±10%* |
27/20 |
| 长度L [mm]±0.3 |
35 |
| 静电容量 [nF]±20% |
360 |
| 刚度 [N/μm]±20% |
280 |
| 谐振频率 [kHz] |
25 |
| 推/拉力 [N] |
5500/400 |
技术参数（35μm，500V驱动）
| 型号 | HPSt500/15-8/25VS22 |
| 标称行程 [μm]±10%* |
35/25 |
| 长度L [mm]±0.3 |
44 |
| 静电容量 [nF]±20% |
520 |
| 刚度 [N/μm]±20% |
180 |
| 谐振频率 [kHz] |
20 |
| 推/拉力 [N] |
5500/400 |
技术参数（55μm，500V驱动）
| 型号 | HPSt500/15-8/40VS22 |
| 标称行程 [μm]±10%* |
55/40 |
| 长度L [mm]±0.3 |
53 |
| 静电容量 [nF]±20% |
720 |
| 刚度 [N/μm]±20% |
130 |
| 谐振频率 [kHz] |
15 |
| 推/拉力 [N] |
5500/400 |
技术参数（80μm，500V驱动）
| 型号 | HPSt500/15-8/60VS22 |
| 标称行程 [μm]±10%* |
80/60 |
| 长度L [mm]±0.3 |
71 |
| 静电容量 [nF]±20% |
1100 |
| 刚度 [N/μm]±20% |
90 |
| 谐振频率 [kHz] |
12 |
| 推/拉力 [N] |
5500/400 |
技术参数（105μm，500V驱动）
| 型号 | HPSt500/15-8/80VS22 |
| 标称行程 [μm]±10%* |
105/80 |
| 长度L [mm]±0.3 |
89 |
| 静电容量 [nF]±20% |
1500 |
| 刚度 [N/μm]±20% |
60 |
| 谐振频率 [kHz] |
10 |
| 推/拉力 [N] |
5500/400 |
技术参数（13μm，1000V驱动）
| 型号 | HPSt1000/15-8/7VS22 |
| 标称行程 [μm]±10%* |
13/8 |
| 长度L [mm]±0.3 |
26 |
| 静电容量 [nF]±20% |
35 |
| 刚度 [N/μm]±20% |
600 |
| 谐振频率 [kHz] |
35 |
| 推/拉力 [N] |
5500/400 |
技术参数（27μm，1000V驱动）
| 型号 | HPSt1000/15-8/20VS22 |
| 标称行程 [μm]±10%* |
27/20 |
| 长度L [mm]±0.3 |
35 |
| 静电容量 [nF]±20% |
90 |
| 刚度 [N/μm]±20% |
300 |
| 谐振频率 [kHz] |
27 |
| 推/拉力 [N] |
5500/400 |
技术参数（35μm，1000V驱动）
| 型号 | HPSt1000/15-8/25VS22 |
| 标称行程 [μm]±10%* |
35/25 |
| 长度L [mm]±0.3 |
44 |
| 静电容量 [nF]±20% |
130 |
| 刚度 [N/μm]±20% |
200 |
| 谐振频率 [kHz] |
22 |
| 推/拉力 [N] |
5500/400 |
技术参数（55μm，1000V驱动）
| 型号 | HPSt1000/15-8/40VS22 |
| 标称行程 [μm]±10%* |
55/40 |
| 长度L [mm]±0.3 |
53 |
| 静电容量 [nF]±20% |
180 |
| 刚度 [N/μm]±20% |
150 |
| 谐振频率 [kHz] |
17 |
| 推/拉力 [N] |
5500/400 |
技术参数（80μm，1000V驱动）
| 型号 | HPSt1000/15-8/60VS22 |
| 标称行程 [μm]±10%* |
80/60 |
| 长度L [mm]±0.3 |
71 |
| 静电容量 [nF]±20% |
270 |
| 刚度 [N/μm]±20% |
100 |
| 谐振频率 [kHz] |
14 |
| 推/拉力 [N] |
5500/400 |
技术参数（105μm，1000V驱动）
| 型号 | HPSt1000/15-8/80VS22 |
| 标称行程 [μm]±10%* |
105/80 |
| 长度L [mm]±0.3 |
89 |
| 静电容量 [nF]±20% |
360 |
| 刚度 [N/μm]±20% |
70 |
| 谐振频率 [kHz] |
12 |
| 推/拉力 [N] |
5500/400 |
*HPSt500：标称行程是在0~500V驱动电压下的位移行程，行程是在-100V~500V，对于高可靠的长期使用，建议驱动电压在0~400V。
HPSt1000：标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。
注：安装预紧力一般不超过出力的20%。
供货周期：1周发货

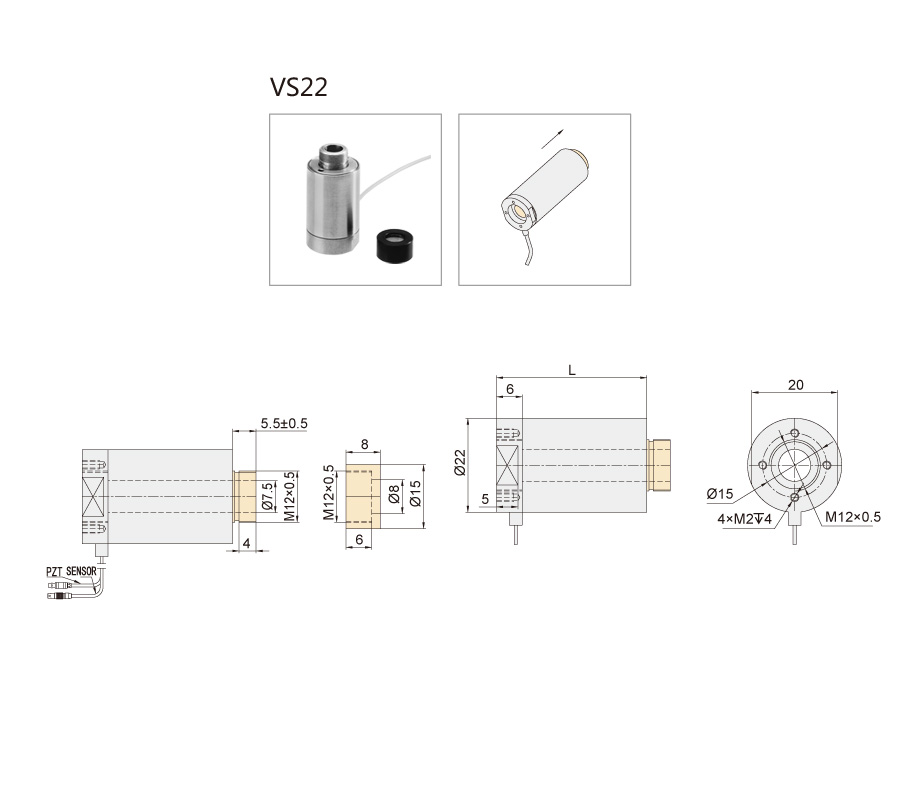

尺寸图
