产品中心 >> 压电陶瓷促动器 >> VS18系列高压环形压电促动器

>>返回产品中心

高压环形压电陶瓷促动器驱动电压为500V、1000V，中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。

特点

• 位移80μm • 开环/闭环可选 • 可承受拉力

透光孔径

通过镜片固定帽将镜片安装在陶瓷移动端上。

高压驱动

应用

• 透光应用 • 计量、干涉 • 主动和适应光学 • 减震抑震 • 精密机械和机械加工

供货周期

1周发货

技术参数（12μm，500V驱动）

型号	HPSt500/10-5/7VS18
标称行程 [μm]±10%*	12/7
长度L [mm]±0.3	24
静电容量 [nF]±20%	65
刚度 [N/μm]±20%	200
谐振频率 [kHz]	30
推/拉力 [N]	2800/200

技术参数（27μm，500V驱动）

型号	HPSt500/10-5/20VS18
标称行程 [μm]±10%*	27/20
长度L [mm]±0.3	33
静电容量 [nF]±20%	180
刚度 [N/μm]±20%	100
谐振频率 [kHz]	25
推/拉力 [N]	2800/200

技术参数（35μm，500V驱动）

型号	HPSt500/10-5/25VS18
标称行程 [μm]±10%*	35/25
长度L [mm]±0.3	42
静电容量 [nF]±20%	260
刚度 [N/μm]±20%	70
谐振频率 [kHz]	20
推/拉力 [N]	2800/200

技术参数（12μm，1000V驱动）

型号	HPSt1000/10-5/7VS18
标称行程 [μm]±10%*	12/7
长度L [mm]±0.3	24
静电容量 [nF]±20%	15
刚度 [N/μm]±20%	210
谐振频率 [kHz]	35
推/拉力 [N]	2800/200

技术参数（27μm，1000V驱动）

型号	HPSt1000/10-5/20VS18
标称行程 [μm]±10%*	27/20
长度L [mm]±0.3	33
静电容量 [nF]±20%	40
刚度 [N/μm]±20%	110
谐振频率 [kHz]	27
推/拉力 [N]	2800/200

技术参数（35μm，1000V驱动）

型号	HPSt1000/10-5/25VS18
标称行程 [μm]±10%*	35/25
长度L [mm]±0.3	42
静电容量 [nF]±20%	65
刚度 [N/μm]±20%	75
谐振频率 [kHz]	22
推/拉力 [N]	2800/200

技术参数（55μm，1000V驱动）

型号	HPSt1000/10-5/40VS18
标称行程 [μm]±10%*	55/40
长度L [mm]±0.3	54
静电容量 [nF]±20%	90
刚度 [N/μm]±20%	55
谐振频率 [kHz]	20
推/拉力 [N]	2800/200

技术参数（80μm，1000V驱动）

型号	HPSt1000/10-5/60VS18
标称行程 [μm]±10%*	80/60
长度L [mm]±0.3	69
静电容量 [nF]±20%	140
刚度 [N/μm]±20%	35
谐振频率 [kHz]	17
推/拉力 [N]	2800/200

*HPSt500：标称行程是在0~500V驱动电压下的位移行程，行程是在-100V~500V，对于高可靠的长期使用，建议驱动电压在0~400V。

HPSt1000：标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。

注：安装预紧力一般不超过出力的20%。

供货周期：1周发货

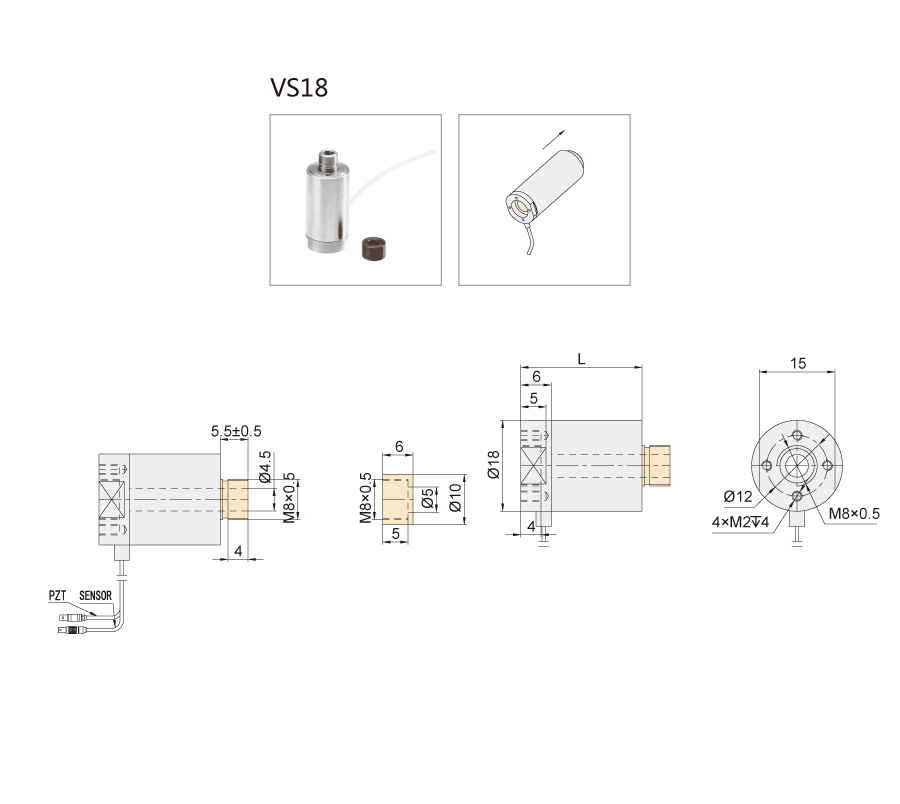

尺寸图
