产品中心 >> 位移测量设备/应变传感器 >>LG-2MM激光测微仪

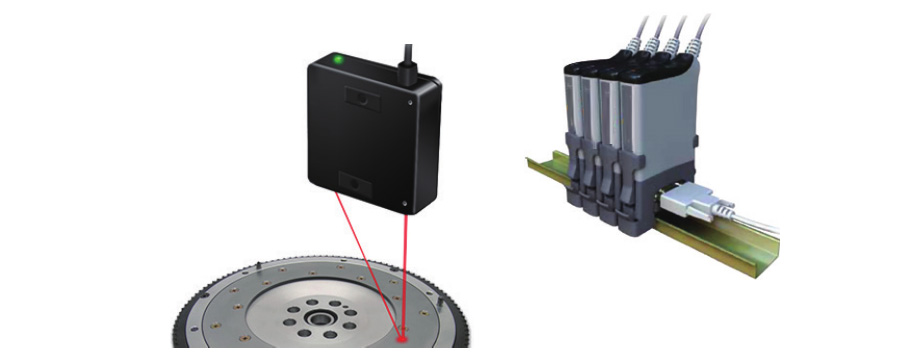

LG-2MM激光测微仪为非接触式测量仪，它的量程为2mm，更换不同测头测量范围可达10mm，静态分辨率可达7.6nm。
特点
• 激光测量 • 量程0~2mm • 高精度 • 非接触测量 • 采样频率40kHz。

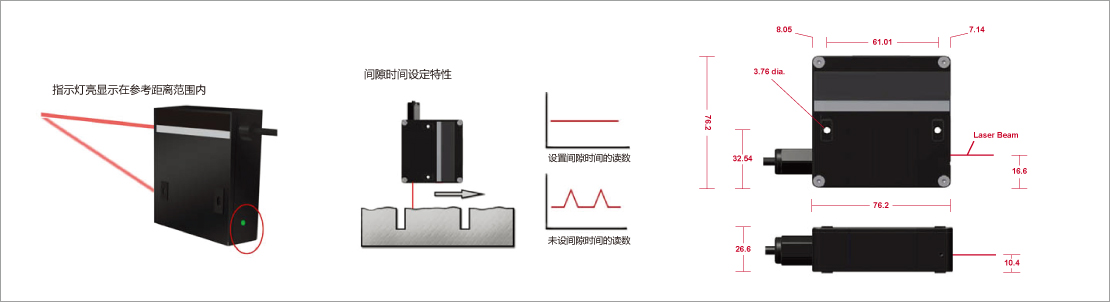

控制面板
激光三角法位移测量的原理是用一束激光以某一角度聚焦在被测物体表面，然后从另一角度对物体表面上的激光光斑进行成像，物体表面激光照射点的位置高度不同，所接受散射或反射光线的角度也不同，用CCD光电探测器测出光斑像的位置，就可以计算出主光线的角度，从而计算出物体表面激光照射点的位置高度。当物体沿激光线方向发生移动时，测量结果就将发生改变，从而实现用激光测量物体的位移。
优势
精度高，不受被测物的材料、质地、形状、发射率的限制。从白色到黑色，从金属到陶瓷、塑料都可以测量，并且非接触测量对被测物表面无磨损。模块化结构分别由USB接口模块、供电模块、测头模块三部分组成，测头模块可组拼级联进行多通道测量。

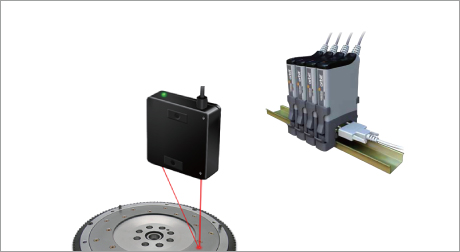

应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
||

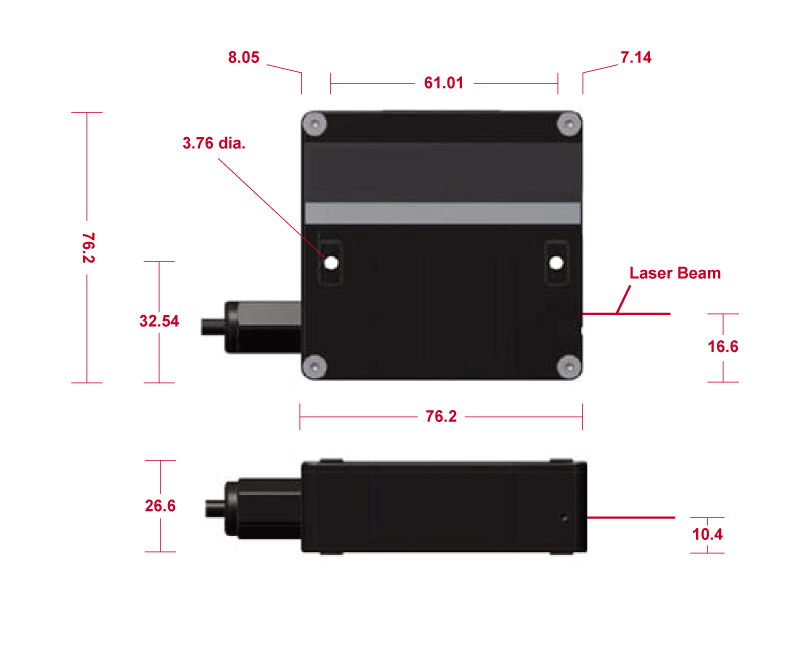

尺寸图
LG-2MM激光测微仪技术参数
型号 |
LG-2MM |
单位 |
|
测量范围 |
0-2 |
mm |
|
参考距离 |
25 |
mm |
|
光斑大小 |
30 |
μm |
|
线性 |
值 |
典型值 |
|
0.01 |
0.02 |
±%F.S. |
|
重复性（静态） |
0.02 |
0.04 |
μm |
重复性（动态） |
0.1 |
0.2 |
μm |
分辨率（静态） |
7.6 |
nm |
|
分辨率（动态） |
20 |
nm |
|
采样频率 |
40 |
kHz |
|
输出频率 |
4 |
kHz |
|
取样周期 |
256/51μs |
|
|
工作带宽 |
1300, 650, 325, 163, |
Hz |
|
激光功率 |
＜5 |
mW |
|
激光等级 |
3R |
|
|
激光波长 |
670 |
nm |
|

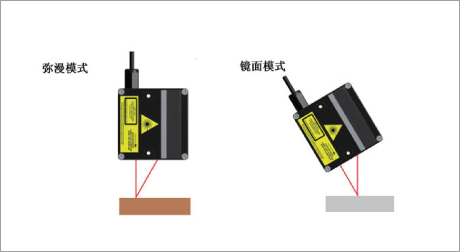

可用模式 |
弥漫性或镜面性 |
|
|
工作温度范围 |
0~40 |
℃ |
|
存储温度范围 |
-20~70 |
℃ |
|
湿度范围 |
10~95% 不结露 |
|
|
温度系数 |
±0.05 |
% F.S./°C |
|
外形尺寸 |
76.2×76.2×26.6 |
mm |
|
重量 |
203 |
g |
|
计算机 |
USB2.0接口模块 |
|
|
工作电压 |
24VDC/0.13A |
|
|
点击下载资料
