产品中心 >> 快速刀具定位器 >>P92.X40快速刀具定位台
快速刀具定位器是为精密车削加工而研发设计的，利用自身所具有的高响应频率、高刚度、高精度等特性，驱动刀具在运动方向快速微进给运动，能够实现复杂面形工件或结构的精密加工。

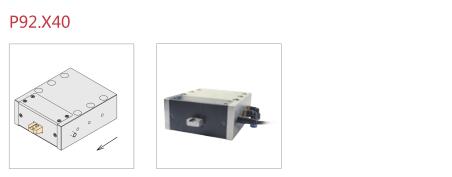

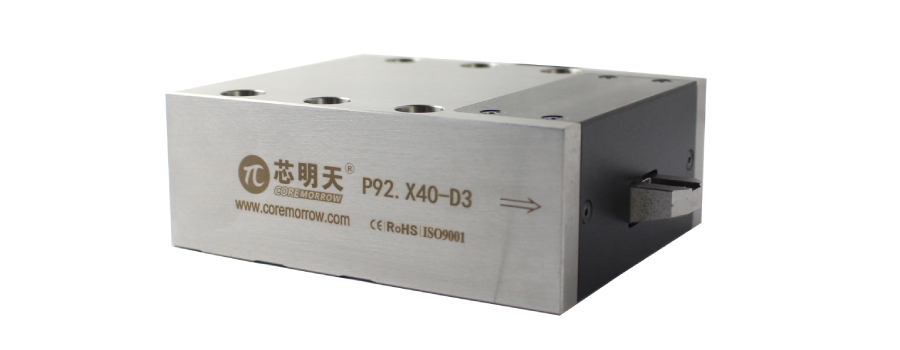

P92.X40 快速刀具定位台内部采用高压压电陶瓷驱动，驱动电压为 0~1000V，出力可达 3000N。
特点
• 出力达 3000N • 行程达 40μm • 驱动电压 0~1000V • • 闭环分辨率达 10nm • 散热孔
开环位移曲线
闭环精度曲线
闭环分辨率
增益
相位
温度上升
温升曲线
1）1kHz、1μm 工作条件下温升曲线
2）500Hz、5μm 工作条件下温升曲线
3）200Hz、400V 工作条件下温升曲线
应用
• 金刚石钻头进给 • 精密金属加工 • 高速工具控制 • FTS快刀伺服车削系统 • 工件定位 • 精密加工与研磨 • 大负载工件精密定位
技术参数
|
型号 |
P92.X40S |
单位 |
|
运动自由度 |
X |
|
|
标称行程范围（0~800V） |
32 |
µm±20% |
|
行程范围（0~1000V） |
40 |
µm±20% |
|
传感器类型 |
SGS |
|
|
落后相位（1μm/1kHz） |
<20 |
° ±20% |
|
落后相位（5μm/500hz ） |
<10 |
° ±20% |
|
推力 |
3000 |
N |
|
运动方向刚度 |
100 |
N/µm±20% |
|
空载谐振频率 |
3975 |
Hz±20% |
|
闭环线性度 |
<0.1 |
%F.S. |
|
闭环重复定位精度 |
<0.1 |
%F.S. |
|
闭环分辨率 |
10 |
nm |
|
静电容量 |
540 |
nF±20% |
|
工作温度范围* |
10-50 |
°C |
|
材质 |
钢 |
|
|
出线长 |
1.5 |
m±10mm |
|
传感/电压连接器** |
LEMO |
|
* 可定制低温版本及高真空版本。
**连接器可定制。
注：以上所提参数与测试环境、测试设备有关。 运动台面平行度约20μm，粗糙度约1.6至3.2，特殊要求请在购买前与销售工程师确认。
