产品中心 >>机构放大压电促动器>>N01系列光纤相位调制器

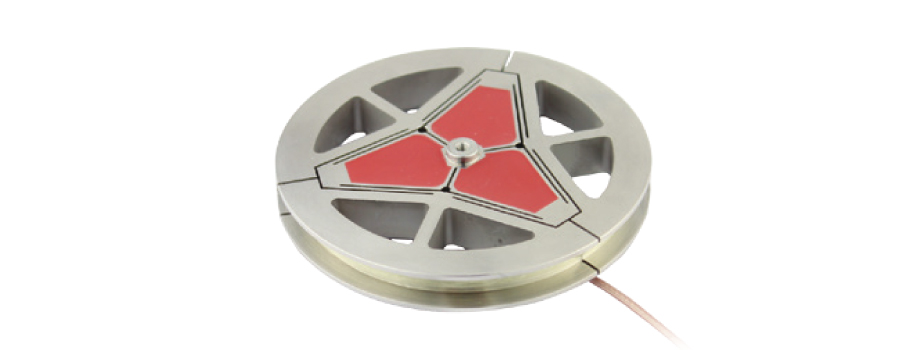

压电膨胀器是通过压电陶瓷横向的伸缩带动圆形机构外径扩张与收缩，当膨胀器作为光纤拉伸器使用时，外径的扩张可拉伸缠绕在膨胀器上的光纤。
特性
• 径向标称行程15或64μm • 每圈光纤可拉伸>125μm • 出力达600N
应用
• 光纤拉伸 •光纤传感器 • 光纤光强、光波长等调节
应用实例-光纤拉伸
作为光纤相位调制器，N01每圈光纤可拉伸>125μm。
光纤缠绕后效果图
技术参数
|
型号 |
开环-K |
N01.X80K
|
N01.X20K |
单位 |
|
运动自由度 |
径向膨胀
|
径向 |
|
|
|
单边标称行程范围 |
64
|
15 |
µm±20% |
|
|
单边最大行程范围 |
80
|
18.5 |
µm±20% |
|
|
分辨率 |
4
|
4 |
nm |
|
|
最大推力 |
160
|
600 |
N |
|
|
空载谐振频率 |
100
|
1500 |
Hz±20% |
|
|
运动方向刚度 |
3
|
30 |
N/μm±20% |
|
|
静电容量 |
5.4
|
5.4 |
μF±20% |
|
|
材质 |
钢
|
钢 |
|
|
|
重量 |
220
|
280 |
g±5% |
|
|
外形尺寸 |
Ø80×12.5
|
Φ80×12.5 |
mm |
|

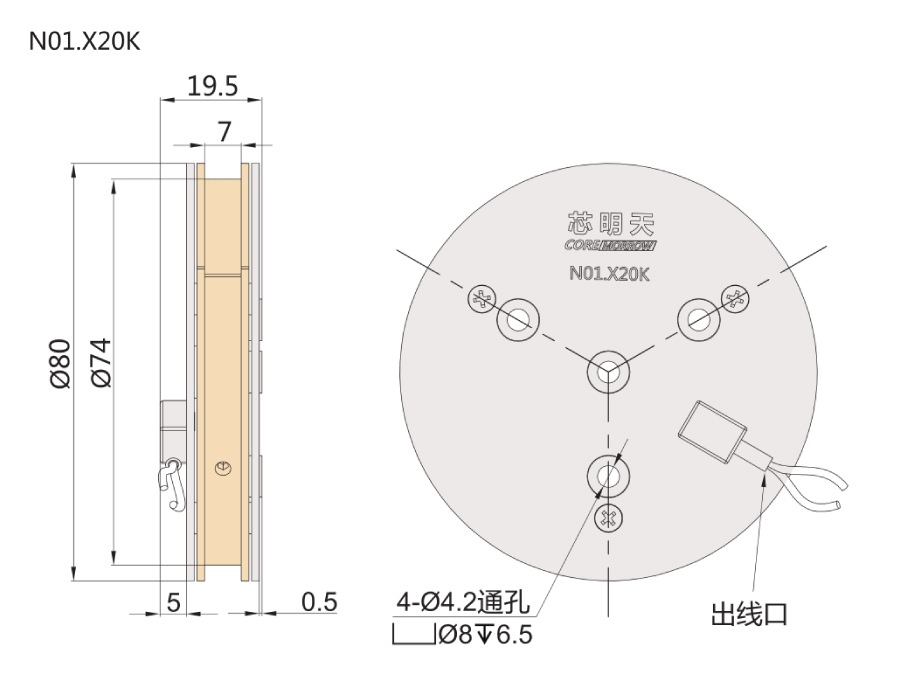

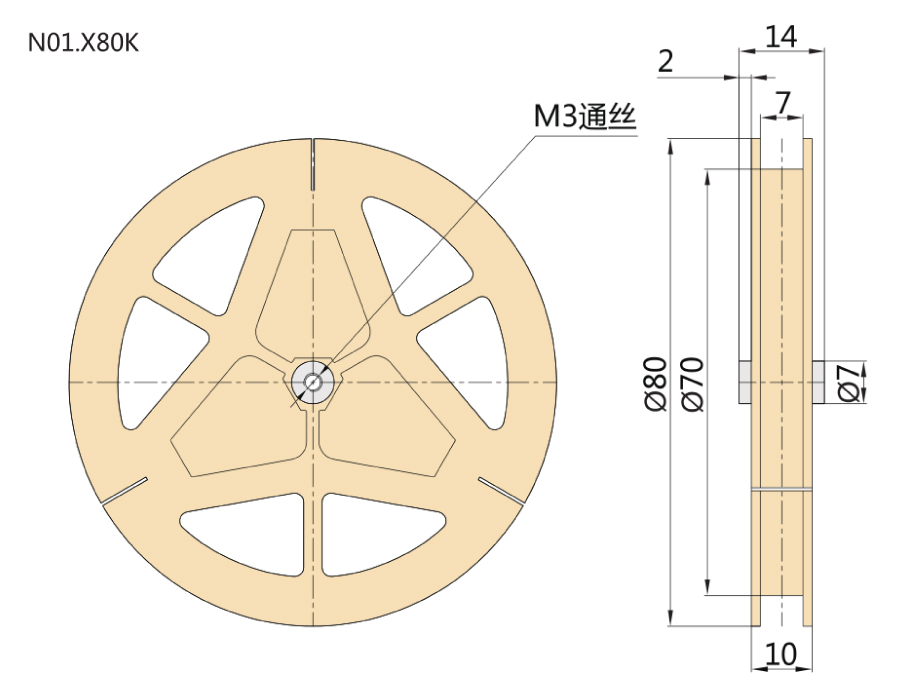

尺寸图
| 尺寸图、参数表、使用说明书下载 | ||
| Auto CAD PDF | ||
| Step | ||
| 参数表/Specs Sheet |
|
|
| 使用说明书/Manual |
|
|
