产品中心 >>机构放大压电促动器>>压电线夹XD002-D2

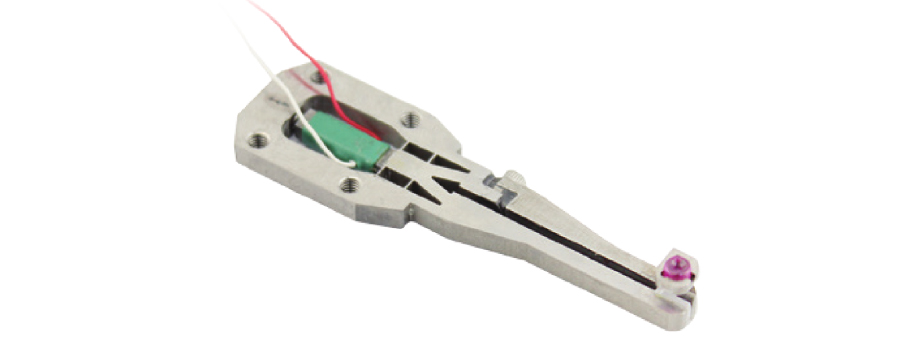

该款压电引线线夹是由压电陶瓷叠堆驱动，并通过机械结构将压电陶瓷叠堆的位移进行输出，该机械结构的作用是为压电陶瓷叠堆预加预紧力，并将压电陶瓷叠堆的位移放大输出。
芯明天压电引线线夹的结构由压电陶瓷驱动源、柔性铰链机械放大结构、固定夹爪及可调节夹爪组成。压电陶瓷叠堆安装于夹爪与基板底部之间，当给压电陶瓷叠堆施加电压时，压电陶瓷叠堆输出的位移通过夹爪的杠杆臂放大到线夹的顶端夹线的部位，控制线夹的闭合，以夹持金线。待电压撤去后，线夹的夹爪在柔性铰链的作用下回复到初始开合的位置，线夹便打开，以使得金线的自由穿行移动。
特性
• 夹持位移达 100μm • 亚毫秒响应时间 • 谐振频率达 1.5kHz • 体积小巧、轻便 • 可定制
原理
该款压电引线线夹是由压电陶瓷叠堆驱动，并通过机械结构 将压电陶瓷叠堆的位移进行输出，该机械结构的作用是为压电陶 瓷叠堆预加预紧力，并将压电陶瓷叠堆的位移放大输出。 压电引线线夹的结构由压电陶瓷驱动源、柔性铰链机械放大 结构、固定夹爪及可调节夹爪组成。压电陶瓷叠堆安装于夹爪与 基底之间，当给压电陶瓷叠堆施加电压时，压电陶瓷叠堆输出的 位移通过夹爪的杠杆臂放大到线夹的顶端夹线的部位，控制线夹 的闭合，以夹持金线。待电压撤去后，线夹的夹爪在柔性铰链的 作用下回复到初始开合的位置，线夹便打开，以使得金线的自由 穿行移动。
原理
技术参数
|
型号 |
XD002-D2 |
单位 |
|
运动自由度 |
X |
|
|
标称行程范围(0~120V) |
80 |
μm±20% |
|
行程范围上限(0~150V) |
100 |
μm±20% |
|
运动方向的推/拉力 |
10/1 |
N |
|
运动方向的刚度 |
0.04 |
N/μm±20% |
|
空载谐振频率 |
1500 |
Hz±20% |
|
空载阶跃时间 |
0.7 |
ms±20% |
|
空载满行程工作频率 |
300 |
Hz |
|
承载能力 |
0.05 |
kg |
|
静电容量 |
0.18 |
μF±20% |
|
材质 |
不锈钢 |
|
|
重量 |
10 |
g±5% |
可定制低温版本及高真空版本。
连接器可定制。
注：以上所提参数与测试环境、测试设备有关。 运动台面平行度约20um，粗糙度约1.6至3.2，特殊要求请在购买前与销售工程师确认。

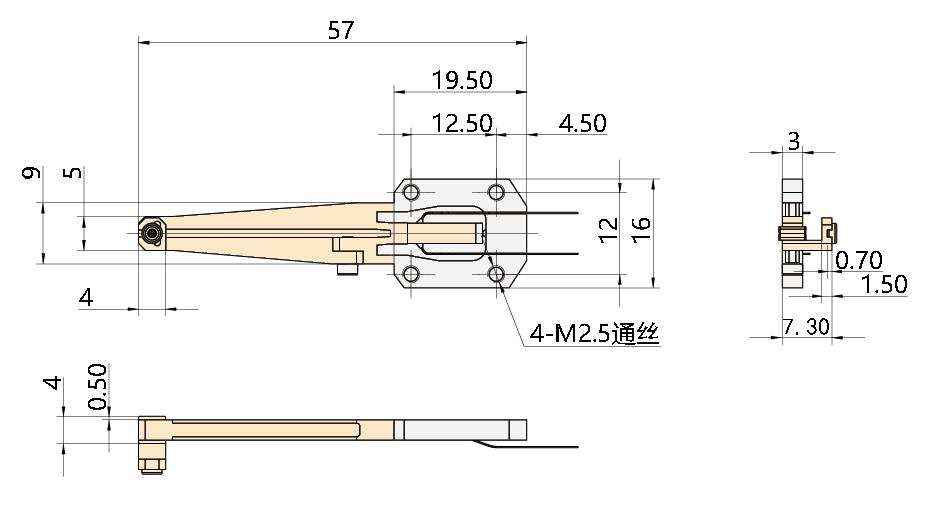

尺寸图
|
尺寸图、参数表、使用说明书下载 |
|
| Auto CAD PDF |
|
| Step |
|
| 参数表/Specs Sheet |
|
| 使用说明书/Manual |
|
