产品中心 >>机构放大压电促动器>>AP 系列机构放大式压电促动器

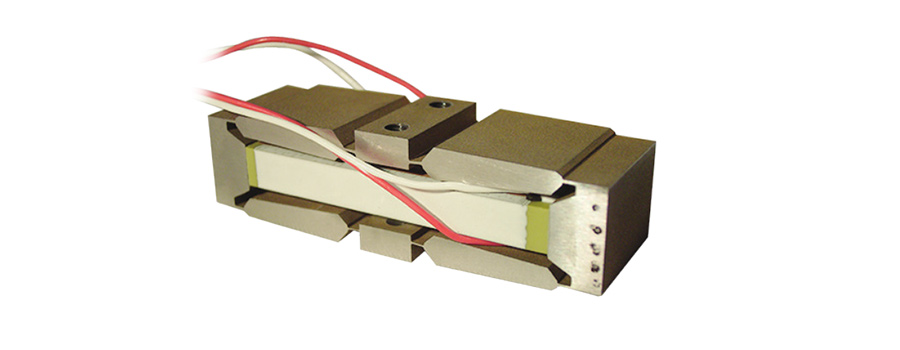

AP系列压电位移促动器采用先进的挠曲机构和高性能压电陶瓷叠堆，可提供非常大的运动范围，响应速度快、分辨率可达亚纳米量级。 双铰链挠曲机构具有更高的刚度、机械效率和共振频率。双铰链挠曲设计也使得尺寸更加紧凑。产品参数可定制。
应用
AP 系列压电位移促动器的应用包括纳米定位、生物医学、显微镜、精密加工、振动控制、高速阀以及光学等。
技术参数：
型号：RAP120 |
|
最大位移[μm]：>120 |
标称位移[μm]：>110 |
| 出力[N]：11 | 空载谐振频率[Hz]：900 |
刚度[N/μm]： 0.10 |
静电容量[nF]： 400 |
型号：AP350B |
|
最大位移[μm]：>350 |
标称位移[μm]：>320 |
| 出力[N]：6 | 空载谐振频率[Hz]：400 |
刚度[N/μm]： 0.019 |
静电容量[nF]： 900 |
型号：AP340 |
|
最大位移[μm]：>340 |
标称位移[μm]：>310 |
| 出力[N]：16 | 空载谐振频率[Hz]：460 |
刚度[N/μm]：0.052 |
静电容量[nF]： 780 |
型号：AP350 |
|
最大位移[μm]：>350 |
标称位移[μm]：>350 |
| 出力[N]：18 | 空载谐振频率[Hz]：480 |
刚度[N/μm]： 0.057 |
静电容量[nF]： 900 |
型号：AP830 |
|
最大位移[μm]：>830 |
标称位移[μm]：>830 |
| 出力[N]：90 | 空载谐振频率[Hz]：230 |
刚度[N/μm]： 0.12 |
静电容量[nF]： 8300 |
注：最大位移范围是在 -30V~150V 的驱动电压下，标称位移是在0~150V 的驱动电压下。尺寸请咨询销售工程师。当使用机构放大促动器驱动弹簧时，位移范围减少为 K a /(K a +K L )，其中，K a 为压电陶瓷的刚度，K L 为负载的刚度。
