P06.A椭圆机构放大促动器

压电纳米定位

产品中心 >>机构放大压电促动器>>P06.A椭圆机构放大促动器

>>返回产品中心

机构放大式压电促动器是一种通过机械放大结构将预载的低压压电陶瓷叠堆产生的位移进行放大并垂直输出的促动器。

机械放大结构为椭圆形机械壳体，它的材料一般为钢，它对压电叠堆陶瓷除了提供优化预紧力外，也对叠堆陶瓷起到保护作用，使其免于承受拉力，拉力对压电叠堆陶瓷会产生不可逆甚至致命的损坏。椭圆机械放大结构也为用户提供了易于集成的机械接口。

特性

• Z向膨胀/上升 • 位移可达560μm • 多种型号可选 • 超快响应速度 • 高谐振频率

Z向形变位移/力、优化的椭圆机构

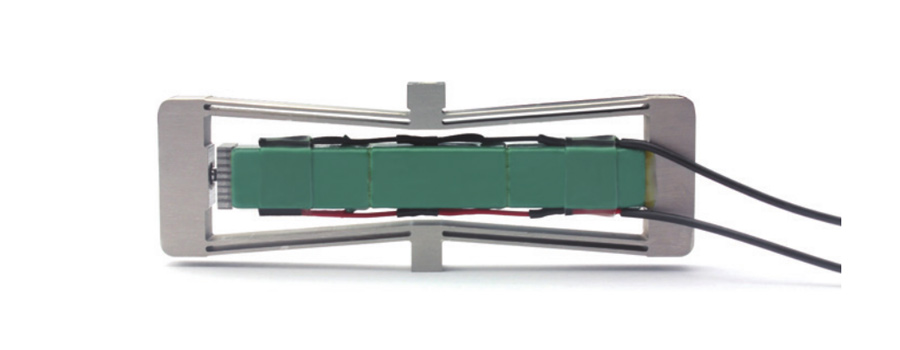

压电叠堆陶瓷沿着主轴即长轴方向产生形变位移，而椭圆形机械结构沿着短轴方向将位移进行放大输出，即机构放大压电促动器利用机构放大原理将压电陶瓷横向伸长位移放大到轴向位移输出。椭圆形机械结构的材料一般为钢，它对压电叠堆陶瓷除了提供优化预紧力外，也对叠堆陶瓷起到保护作用，使其免于承受拉力，拉力对压电叠堆陶瓷会产生不可逆甚至致命的损坏。机构放大式促动器产生的力与位移要大于直驱式促动器或其他双晶式压电陶瓷片。

动态操作

对于动态条件，要求系统能够产生或处理较大的加速度，促动器就需要具有快的反应及可靠性，芯明天机构放大式促动器内部采用高性能压电叠堆陶瓷，具有高谐振频率、快响应速度、高可靠性、高稳定性等特点。另外，在动态使用时，考虑加载情况。

安装简便

机构放大式促动器具有机械安装接口，用户安装方便。

可定制

P06系列机构放大式促动器，可接受尺寸、参数等定制，例如将两个P06促动器进行并联，以获得大位移，或进行夹取、开关操作等。

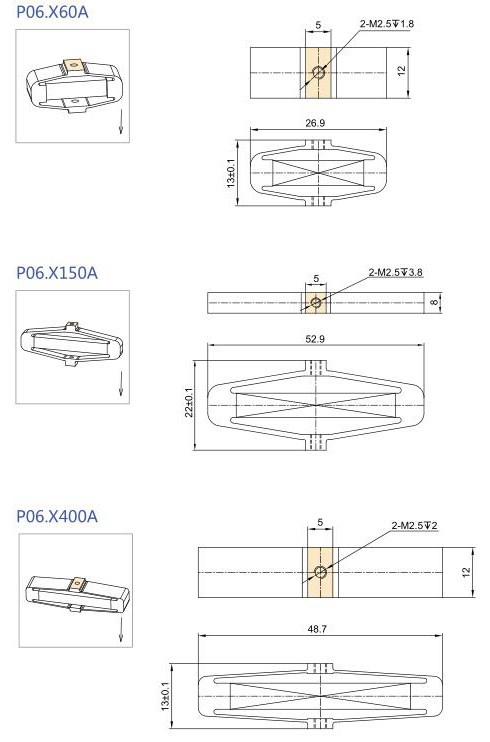

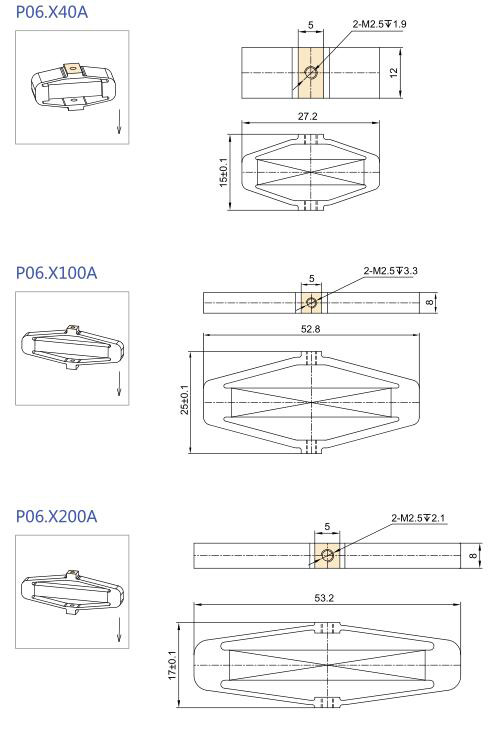

机构形式	开环曲线

运动方式	应用
	视光学: 探针扫描、光学透镜的定位、光开关、微扫描、晶片测试、天文学、聚焦定位、激光腔调谐、光纤的耦合和形变、FBG（光纤布拉格光栅）的形变、斩波器、干涉仪、PDP晶体切割、调制器等。机械学: 光纤拉伸、工具定位、取放工具、金刚石车削、椭圆活塞加工、阻尼、动态控制、新一代超声波或声波振动、NDT、器件疲劳度监测等。流体学: 比例阀、泵、测流技术、喷墨技术、注射器、液滴发生器等。

全系列产品

P11.XxxA 机构放大促动器 Z向收缩/下降	P11.XxxR 机构放大促动器 Z向膨胀/上升

供货周期

2~3周发货

技术参数：

型号：P06.X40R	运动方向出力[N]：48
标称位移[μm]±15%*：43/32	刚度[N/um]±20%：1.5
静电容量[μF]±20%：1.8	空载谐振频率[Hz]：1300
型号：P06.X150R	运动方向出力[N]：60
标称位移[μm]±15%*：155/110	刚度[N/um]±20%：0.5
静电容量[μF]±20%：3.6	空载谐振频率[Hz]：400
型号：P06.X500R	运动方向出力[N]：100
标称位移[μm]±15%*：560/400	刚度[N/um]±20%：0.25
静电容量[μF]±20%：5.4	空载谐振频率[Hz]：170
