产品中心 >> 压电控制器 >> E70.D3S压电控制器
升级版E70压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的3通道压电陶瓷控制器，可用来驱动压电偏转镜、压电纳米定位台、压电扫描台、压电物镜定位器等压电微位移产品。该控制器采用专用运放电路保证了高压大电流的输出能力，通过优化传感伺服模块从而提高了PID调节与控制的精准度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度。
控制器采用DC24V供电、集成数字与模拟控制功能、开/闭环可选、RS-232/RS-422/USB通讯可选、集成式PZT&sensor迷你接口便于连接，外部可设定控制功能，操作简单便捷。
特点
· 3通道输出 · 较大的输出功率 · 平均电流70mA/通道 · 体积小巧：168.5×134×45.5mm

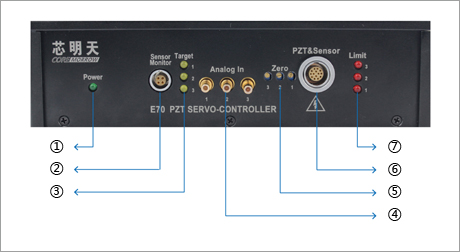

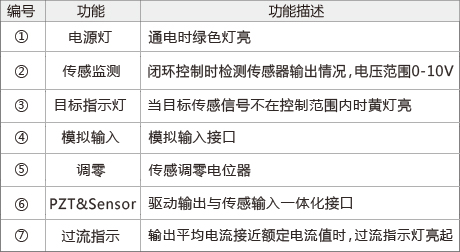

前面板功能描述

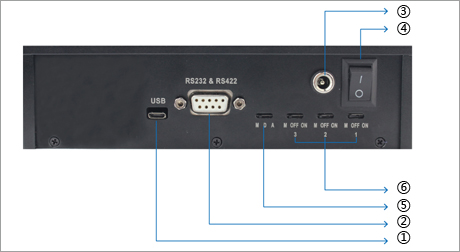

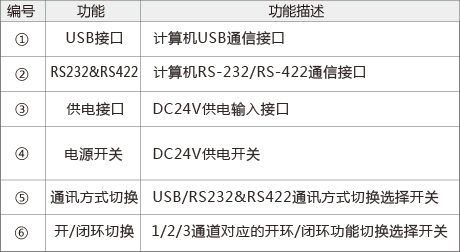

后面板功能描述
E70.D3S技术参数
型号 |
E70.D3S |
功能 |
数字与模拟集成式控制器 |
驱动 |
|
通道数 |
3通道 |
标称模拟输入范围 |
0-10V（可选±10V） |
标称输出电压范围 |
0-120V（可选0-150V） |
控制方式 |
模拟信号/数字控制 |
峰值电流 |
1.1A/通道 |
平均电流 |
70mA/通道 |
平均功率 |
10W/通道 |
放大器带宽 |
10kHz/通道 |
放大器1/10带宽 |
54kHz |
输出电压纹波 |
5mVpp/通道（2.2μF） |
PZT连接器 |
ECG.1B.314（LEMO） |
控制输入连接器 |
SMB |
传感 |
|
传感器类型 |
SGS |
伺服特性 |
P.I+低通+陷波 |
Sensor输出连接器 |
EPG.0B.304（LEMO） |
传感输出纹波 |
10mV |
主控 |
|
通信接口 |
RS-232/422、USB |
D/A转换器 |
16位±10V |
A/D转换器 |
16位±10V |
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
二次开发 |
VC++、Matlab、LabView使用例程和 |
其他 |
|
工作温度范围 |
0-50℃ |
过流保护 |
有 |
散热方式 |
风扇冷却散热 |
尺寸 |
168.5×134×45.5mm |
重量 |
1.2kg |
供电电压 |
24VDC |

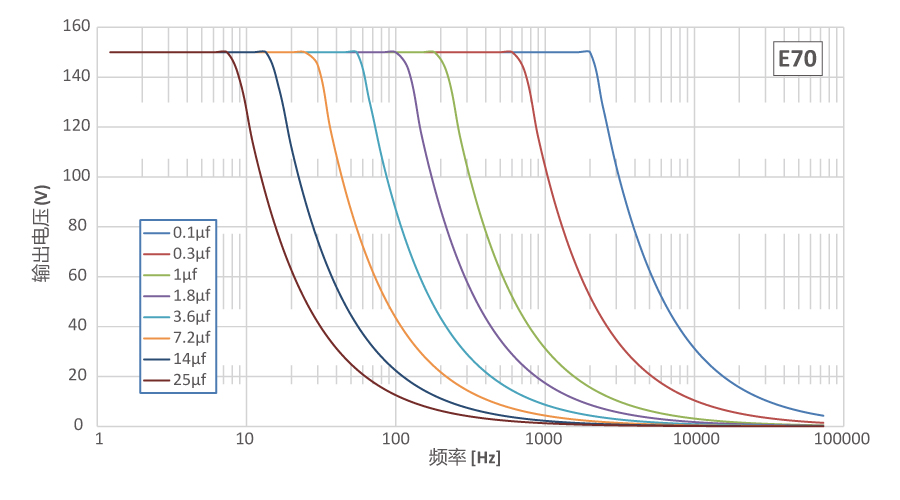

频率负载曲线

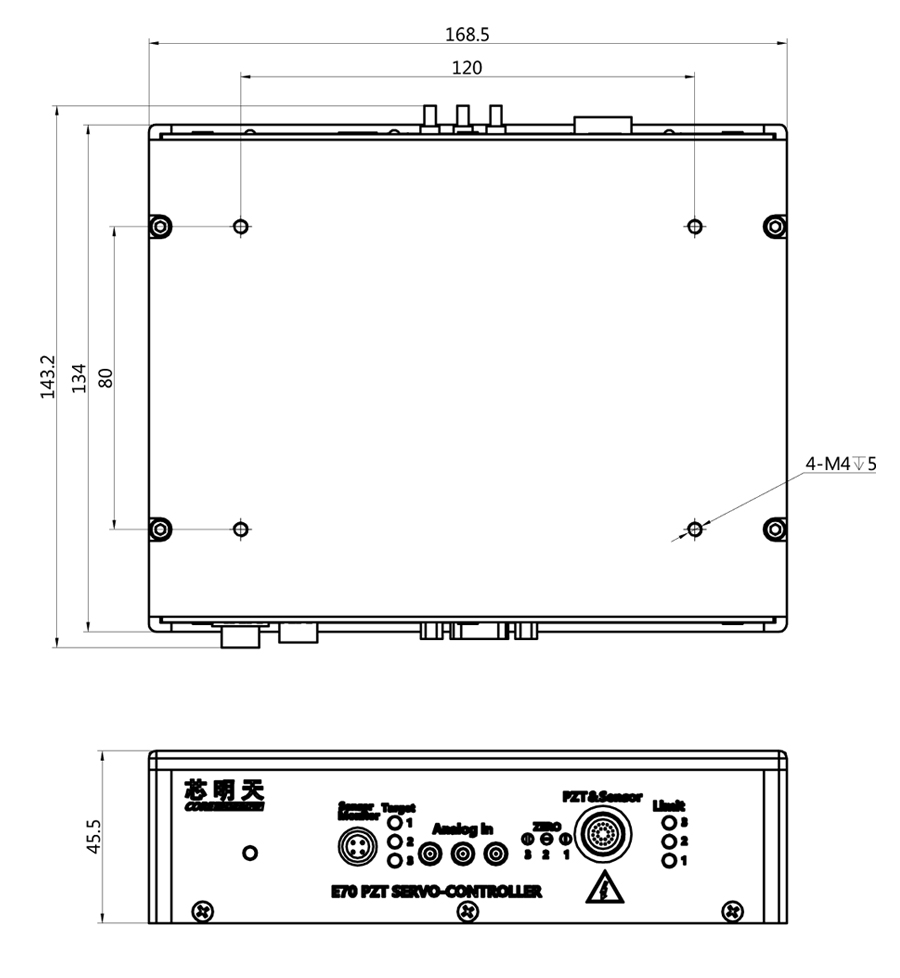

尺寸图
