产品中心 >> 压电控制器 >> E70.D18S压电控制器
E70.D18S-I1是一款大功率、高带宽、低纹波噪声的18通道压电陶瓷控制器。该控制器采用专用运放电路保证了高压大电流的输出能力，通过优化传感伺服模块从而提高了PI调节与控制的精准度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度。
控制器采用DC24V供电、集成数字与模拟控制功能、开/闭环可选、RS-232/RS-422通讯、集成式PZT&sensor迷你接口便于连接，操作简单便捷。
特点
· 18通道输出 · 较大的输出功率 · 较低的纹波噪声 · 较高的放大器带宽 · 优异的频率响应性能 · 稳定的PID调节与控制能力及快速响应能力 · DC24V直流供电 · RS-232/RS-422通信接口 · 风冷散热
频率负载曲线
前面板介绍
各模块功能相同
1. 电源灯：通电时绿色灯亮
2. 传感监测：闭环控制时检测传感器输出情况，电压范围0~10V
3. 目标指示灯：当目标传感信号不在控制范围内时黄灯亮
4. 模拟输入：模拟输入接口
5. 调零：传感调零电位器
6. PZT&Sensor：驱动输出与传感输入一体化接口
7. 过流指示：输出平均电流接近额定电流值时，过流指示灯亮起
后面板功能描述
1. 供电接口：DC24V供电输入接口
2. 电源开关：DC24V供电开关
3. RS-232&RS-422：计算机RS-232/RS-422通信接口
E70.D18S技术参数
型号 |
E70.D18S-I1 |
功能 |
数字与模拟集成式控制器 |
驱动 |
|
通道数 |
18 |
标称模拟输入范围（V） |
0~10 |
标称输出电压范围（V） |
0~120(可选0~150第三通道恒压输出) |
峰值电流（A） |
1.1/通道 |
平均电流（mA） |
70/通道 |
放大器带宽（Hz） |
10k/通道 |
输出电压纹波（mV） |
5/通道（2.2μF） |
PZT连接器 |
ECG.1B.314（LEMO） |
控制输入连接器 |
SMB |
传 感 |
|
传感器类型 |
SGS |
伺服特性 |
P.I+低通+陷波 |
Sensor输出连接器 |
EPG.0B.304（LEMO） |
传感输出纹波（mV） |
10 |
主 控 |
|
通信接口 |
RS-232/422 |
处理器 |
ARM 32位 |
D/A转换器 |
16位±10V |
A/D转换器 |
16位±10V |
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
二次开发 |
VC++、Matlab、LabView使用例程和 DLL动态链接库函数等，方便二次开发 |
其它 |
|
工作温度范围（℃） |
0~50 |
过流保护 |
有 |
散热方式 |
风扇冷却散热 |
供电电压 |
24V DC |
控制方式 |
模拟/数字信号控制 |

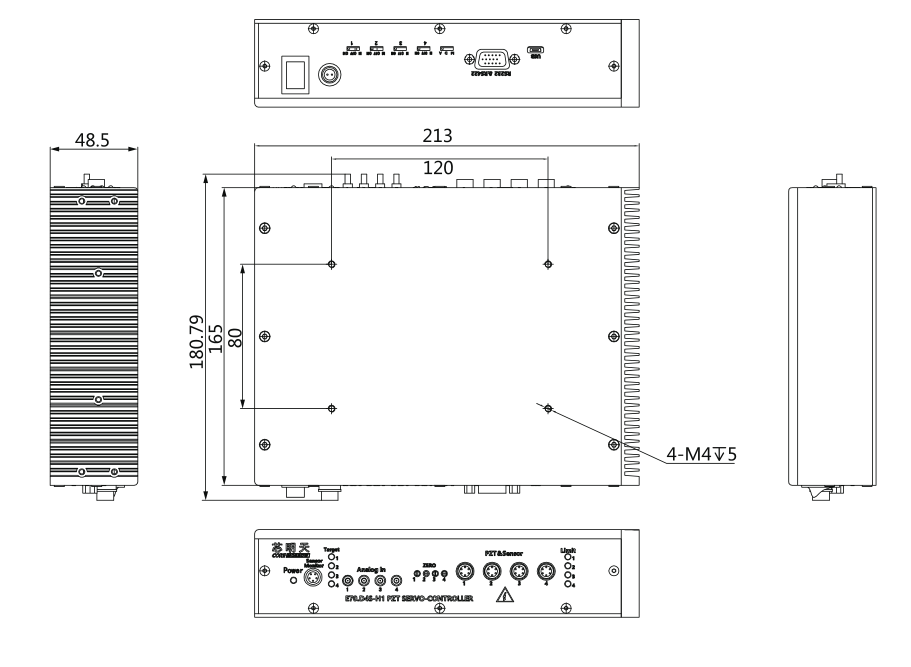

尺寸图
