特点
· 小体积,单通道 · 模拟输入控制方式 · 开环低动态压电陶瓷控制器 · 工业化应用,易于集成

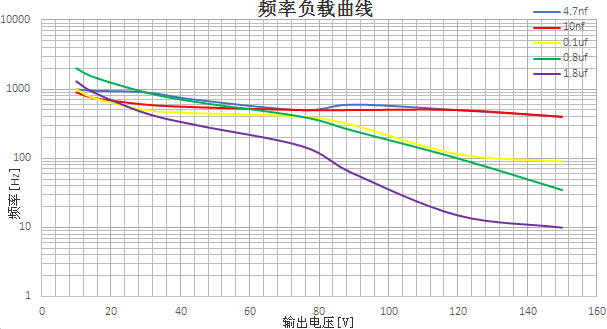

频率负载曲线

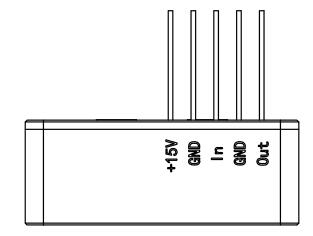

引脚定义
引脚 |
功能 |
1 |
供电电压：+15VDC/0.5A |
2 |
供电电压地与控制输入地：AGND |
3 |
电压输入端 |
4 |
电压输出地：GND |
5 |
电压输出端 |
外壳 |
屏蔽地GND |
E63.A技术参数
型号 |
E63.A1K-H1 |
功能 |
模拟式单通道驱动器 |
驱动 |
|
通道数 |
1 |
输出电压范围（V） |
0~150 |
峰值电流（mA） |
160 |
平均电流（mA） |
12 |
静态功耗（W） |
0.2 |
平均功率（W） |
1.8 |
放大器带宽（kHz）-3db |
1.5 |
输出纹波电压（mVpp） |
5 |
接口 |
5引脚焊针 |
其他 |
|
工作温度范围（℃） |
0 ~ 50 |
尺寸（mm） |
长60×宽3 ×高11.5 |
重量（kg） |
0.03 |
供电电压 |
+15VDC/0.5A |
散热 |
壳体需散热 |
尺寸图

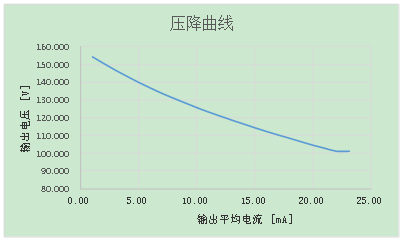

压降曲线
