产品中心 >> 压电控制器 >> E53.D压电控制器
针对小体积应用要求，芯明天公司特为此研发设计一款新型小体积压电驱动控制器- E53.D压电陶瓷控制器，是单通道模拟与数字控制的压电控制器，它的体积小巧，重量轻， 开闭环可选。 它的供电为24VDC/1A，电源开关位于后面板。
机身带有散热区域，可导出产生的热量。
特点
· 单通道 · 开闭环可选 · 模拟与数字控制 · 空载满幅值带宽：10KHz · 体积小巧、结构紧凑
外观与功能
驱动原理
E53.D技术参数
| 型号 | E53.D1S-H2 |
| 通道数 | 1 |
| 标称模拟输入范围 | 0～10V |
| 标称输出电压范围 | 0～120V(可选0～150V) |
| 峰值电流 | 1A |
| 平均电流 | 60mA |
| 放大器带宽 | 10kHz |
| 纹波 | 10mVpp（加载2.2uF） |
| PZT连接器 | LEMO单芯 |
| 控制输入连接器 | SMB连接器 |
| 传感 | |
| 传感器类型 | SGS |
| 伺服特性 | 模拟P-I+带阻+低通 |
| SENSOR连接器 | LEMO四芯 |
| 传感输出连接器 | SMA连接器 |
| 主控 | |
| 通信接口 | USB，RS-422，RS-232 |
| 处理器 | 32Bit 168MHz |
| D/A转换器 | 16Bit |
| A/D转换器 | 16Bit |
| 其他 | |
| 工作温度范围 | 0~50°C |
| 输出短路电流 | 60mA |
| 过流指示 | 输出平均电流超过60mA则过流指示灯亮 |
| 静态功耗 | <5W |
| 尺寸（不包含连接器的尺寸） | 长148×高27.5×深80mm |
| 重量 | 0.35kg |
| 供电电压 | 24V（20~30V）DC/1A |

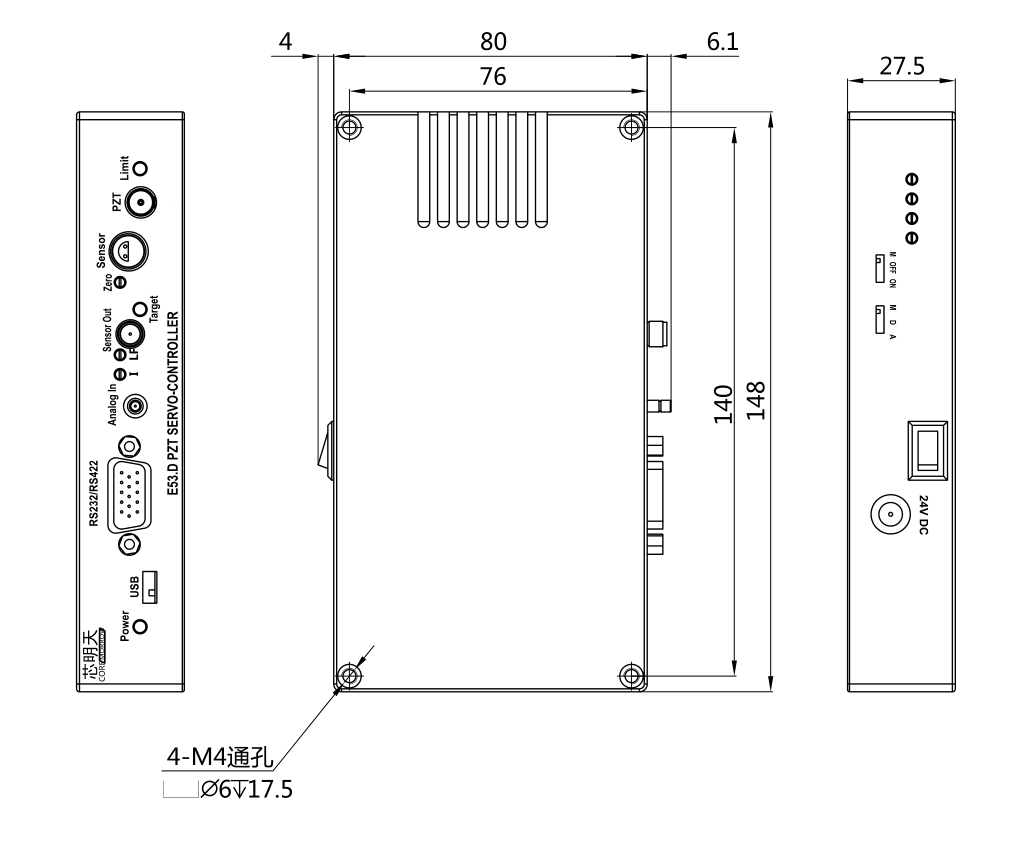

尺寸图
