产品中心 >> 压电陶瓷片 >>电荷搜集放大器

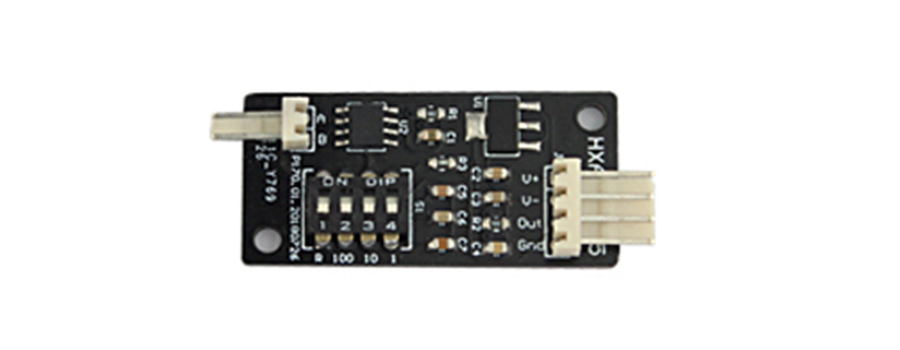

板卡式电荷放大器原理是将已接收的电荷转移给高阶、自由泄漏电容器，电荷通过电容，与电荷成正比的电压值将被特殊设计的接近空载的高电阻工作放大器测得，恒定的输出信号可持续达3分钟而没有明显的漂移。
SmartCharge是特殊设计的电荷放大器，可用于测量MFC的静态或低频形变。
使压电材料形变会产生一定与形变成比例的电荷。简单的将MFC压电产品与示波器或万用表连接，由于示波器/万用表的输入阻抗，会消耗所产生的电荷，信号会消失。
电荷放大器具有高的输入阻抗，所以用来测量电荷，且不会将电荷消耗，所以可以看到输出信号持续时间较长。
敏感度开关（x1/x10/x100）允许调整输出电压范围到MFC产生的电荷范围。所以对于小信号形变，产生的电荷是很低的，在SmartCharge输出端就需要高的敏感度来得到一个显著的电压信号。
适应类型
• P1 MFC (d33效应) • P2 MFC (d31 效应) • 单晶压电元件 • 可输出电荷的传感
注意0V和信号接地引脚在内部不在相同电位，原则上可能不连接。
驱动原理
安装操作
打开DC供电和测量设备，如示波器。
将电路板上的重置开关到ON，可将电容器短接并将输出电压重置为零。
与MFC或其他压电传感器进行连接（确保压电元件已经短接放电）。
将灵敏度选择器*1（即放大倍数）打开ON，并关闭重置开关到OFF。
电荷放大器可以进行测量MFC传感在半静态或动态的形变。
可通过3个灵敏度选择器开关（*1/*10/*100)调整灵敏度。
供货周期
2~3周发货
压电形变测量系统
MFC粘贴于振动板，并与电荷放大器相连接。
能量捕获系统EH工具包
使用压电形变测量静态或低频的形变在工程上是有挑战性的。压电形变所产生的电荷与形变成正比。因为数据获取电路的有限输入阻抗的存在，这些电荷将会在短的时间内消失。频率小于1Hz的形变通常难被压电设备测量。
Smart Charge使用新的方法：STORE&HOLD技术将已产生的电荷转移给高阶、泄漏自由电容器。而经过电容器的电压与电荷成正比，它可被一个特殊设计的接近无负载的高阻抗运行放大器测量。这可保证恒定输出信号达3分钟而不会产生大幅度的漂移。
基本参数
输入通道数：1个（为M2807P2及M8503P2进行了优化）
灵敏度：1/10/100（通过指拨开关切换）
输出：± 2.5V 模拟，通常±1.7V模拟
供电：6.5-15VDC
尺寸：42mm x 25mm（印制电路板）
