产品中心 >> 压电叠堆陶瓷 >>共烧压电陶瓷叠堆

>>返回产品中心

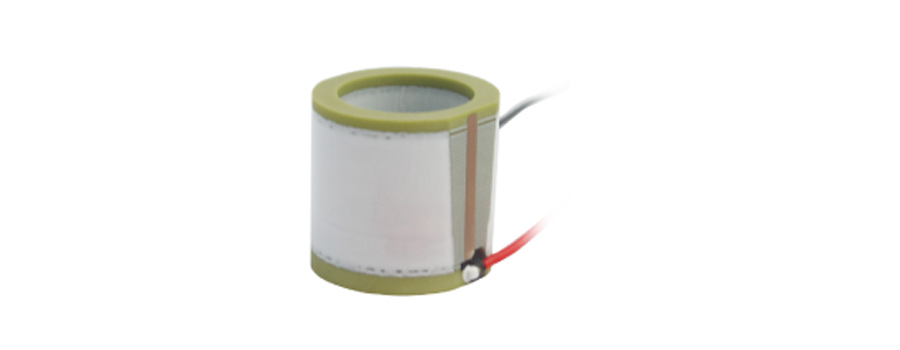

低压叠堆共烧工艺压电陶瓷具有优异的性能及长使用寿命，适用于科学实验以及工业应用。叠堆压电陶瓷包含方形及环形两种外形结构，多种尺寸及位移可满足不同应用的需求。特殊的绝缘材料在严苛的条件下动态性能输出，陶瓷体积小巧，易集成。

特性

• 亚纳米级分辨率 • 大出力可达50000N • 抗磁场干扰 • 极低的功耗 • 无磨损 • 真空环境兼容

工艺结构

叠堆压电陶瓷为多层共烧压电陶瓷，由陶瓷层与电极层粘接共烧而成，位移计算公式如下：

迟滞特性

压电陶瓷升压曲线和降压曲线之间存在位移差。在同一个电压值下，上升曲线和下降曲线上 的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压小则位 移差也会相应小。

蠕变特性

蠕变是指当施加在压电陶瓷的电压值不再变化时，在一定时间之后才会达到稳定值。

 陶瓷的迟滞与蠕变可以通过闭环控制有效的消除，可以选择"芯明天"的闭环促动器以及闭环控制器产品。

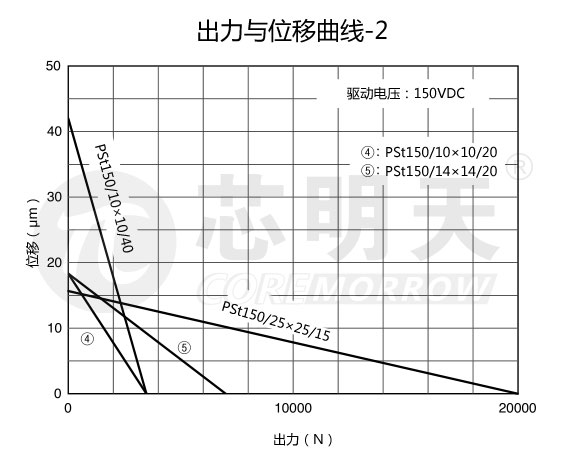

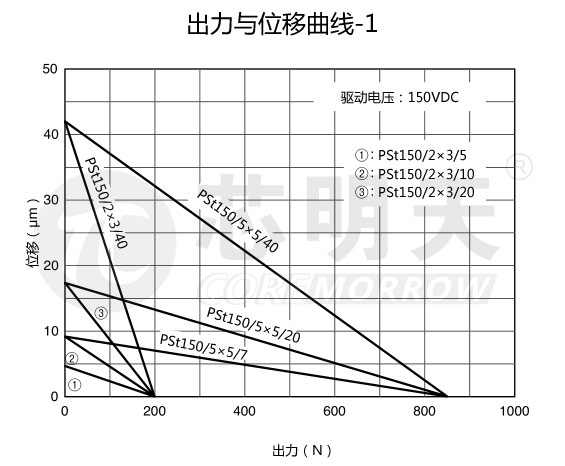

曲线图

*列出的数据是参考值。 对于电压与位移特性，相同长度的压电陶瓷进行串联显示相同的电压与位移特性。

*图4、图5和图6中出力的定义：力是施加最大驱动电压时将位移限制为0时所需的力。

材料特性

• d31：-290picometer/Volt • d33：+635picometer/Volt             • 相对介电常数ε：5400         • 居里温度°C：150°C              • 密度Density：8g/cm3              • 弹性柔顺常数S33：:18×10-12m2/N

树脂

高性能环氧树脂封装，绿色树脂厚度0.5mm，灰色树脂厚度50μm，灰色超薄树脂适于低温（如-273°C）应用。

温度范围

• 使用温度：-25°C~+80°C（具体取决于树脂）         • 超过100°C，PZT性能可逆性降低         • 超过居里温度压电陶瓷将性退极化

应用

• 光纤拉伸         • 主动振动控制         • 点胶阀         • 精密定位         • 变形镜         • 压电钳

供货周期

2~3周发货

技术参数：

型号：HPSt150/14-10/12

[1]陶瓷尺寸：
14-10/13.5mm

刚度：
250N/μm±10%
[2]Max./位移：
16/12μm±15%		 响应频率：
75kHz

静电容量：
2.6μF±20%

推力：
4500N

型号：HPSt150/14-10/25

[1]陶瓷尺寸：
14-10/27

刚度：
120N/μm±10%
[2]Max./位移：
32/25μm±15%		 响应频率：
22kHz

静电容量：
5.2μF±20%

推力：
4500N

型号：HPSt150/20-15/12

[1]陶瓷尺寸：
20-15/13.5

刚度：
450N/μm±10%
[2]Max./位移：
16/12μm±15%		 响应频率：
75kHz

静电容量：
5μF±20%

推力：
8000N

型号：HPSt150/20-15/25

[1]陶瓷尺寸：
20-15/27

刚度：
230N/μm±10%
[2]Max./位移：
32/25μm±15%		 响应频率：
22kHz

静电容量：
10μF±20%

推力：
8000N

型号：HPSt150/20-15/40

[1]陶瓷尺寸：
20-15/40.5

刚度：
150N/μm±10%
[2]Max./位移：
50/40μm±15%		 响应频率：
15kHz

静电容量：
15μF±20%

推力：
8000N



注：安装预紧力一般不超过出力的20%。

[1]外径-内径/高度，陶瓷尺寸不包含树脂的尺寸，灰色树脂单侧厚度为50μm，绿色树脂单侧厚度为0.5mm，出线处尺寸单侧+1mm，公差±0.2mm。

[2]HPSt150系列标称位移是在0~150V驱动电压下的位移行程，位移是在-30V~150V驱动电压下的位移行程，对于高可靠的长期使用，建议驱动电压在0~120V。

点击下载资料

叠堆压电陶瓷安装注意事项

只能承受轴向力不能承受侧向力及剪切力

请将力作用于整个表面力均匀分布避免点受力

为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面

压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。

压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏.

注：安装预紧力一般不超过出力的20%。

其他注意事项：

1.不能超出参数表给定电压范围使用。

2.请勿刮除叠堆陶瓷侧面涂层。

3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。

4.叠堆陶瓷所在的环境应该保持干燥。

5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。

6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。

7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。

8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。

9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。

10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
