OE7200 焊线机压电陶瓷 72-50195

压电纳米定位

产品中心 >> 压电叠堆陶瓷 >>OE7200 焊线机压电陶瓷 72-50195

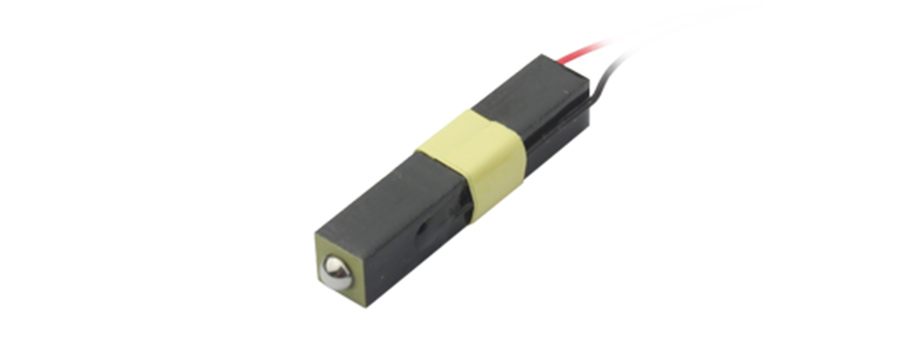

E7200 压电陶瓷是专门OE7200 的专用配件，两端配有球形移动端有效的消除结构内部的侧向力，可产生的位移为28μm，具有高可靠性、高稳定性、使用寿命长等特点。

点胶阀专用压电陶瓷技术参数：

序号：01（OE7200 72-50195）

尺寸 [mm]：5×5×18

静电容量[μF]±20%：1.8

响应频率[kHz]：50

Max./位移[μm]:28/20

重量 [g]：3.8

刚度[N/μm]±10%：60

推力[N]：1600

序号：02

尺寸 a×b×L[mm]：5×5×27

静电容量[μF]±20%：2.6

响应频率[kHz]：30

Max./位移[μm]：42/30

重量 [g]：5.7

刚度[N/μm]±10%：40

推力[N]：1600

注：安装预紧力一般不超过出力的20%。参数公差约±20%。

叠堆压电陶瓷安装注意事项

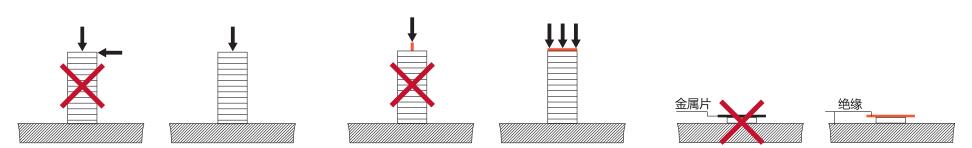

只能承受轴向力不能承受侧向力及剪切力	请将力作用于整个表面力均匀分布避免点受力	为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片

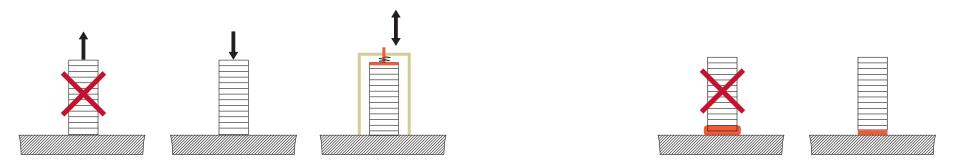

叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用		环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面

压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。		压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏.
