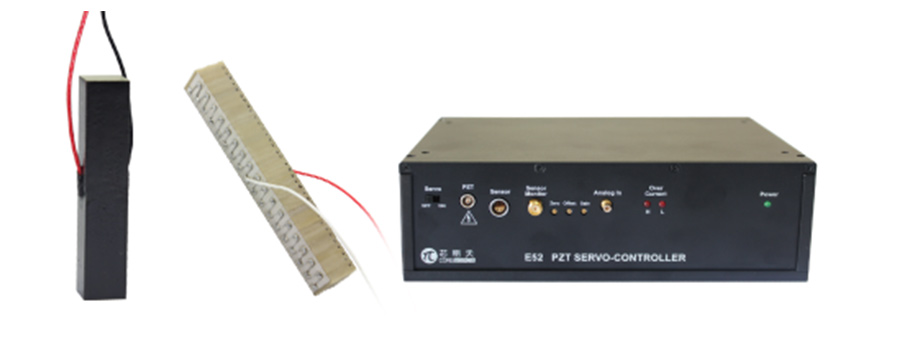

产品中心 >> 压电叠堆陶瓷 >>压电微点胶阀专用压电陶瓷
点胶阀专用压电陶瓷技术参数：
型号：DJF520 |
|
尺寸：5*5*20mm |
标称位移：20μm** |
| 静电容量：1.5μF | 刚度：60N/μm |
响应频率：50kHz |
推力：1600N |
型号：DJF536 |
|
尺寸：5*5*36mm |
标称位移：40μm** |
| 静电容量：3.6μF | 刚度：30N/μm |
响应频率：25kHz |
推力：1600N |
型号：DJF73601 |
|
尺寸：7*7*36mm |
标称位移：38μm** |
| 静电容量：6μF | 刚度：51N/μm |
响应频率：35kHz |
推力：1960N |
型号：DJF73602 |
|
尺寸：7*7*36mm |
标称位移：56μm** |
| 静电容量：5.8μF | 刚度：36N/μm |
响应频率：33kHz |
推力：2060N |
型号：DJF73603 |
|
尺寸：7*7*36mm |
标称位移：40μm** |
| 静电容量：7.2μF | 刚度：60N/μm |
响应频率：25kHz |
推力：4000N |
注：安装预紧力一般不超过出力的20%。参数公差±20%。
 |
|
型号 |
E52.S1/O1 |
功能 |
压电控制器 |
供电电压 |
220VAC（198V～242V） |
标称模拟输入范围（V） |
0至10V |
放大器带宽（kHz） |
10 |
工作温度范围（℃） |
0至50 |
过温开风扇（℃） |
40±5 |
过温保护范围（℃） |
75±5 （切断压电控制器供电） |
过温保护恢复（℃） |
60±5 |
输出过流保护 |
输出平均电流超过0.3A则过流指示灯亮 |
控制输入连接器 |
SMB连接器 |
传感输出连接器 |
SMA连接器 |
PZT连接器 |
LEMO单芯 |
SENSOR连接器 |
LEMO四芯 |
叠堆压电陶瓷安装注意事项
 |
||
只能承受轴向力不能承受侧向力及剪切力 |
请将力作用于整个表面力均匀分布避免点受力 |
为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片 |
 |
||
叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用 |
环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面 |
|
 | ||
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。 |
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏. |
|
注：安装预紧力一般不超过出力的20%。
其他注意事项：
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
