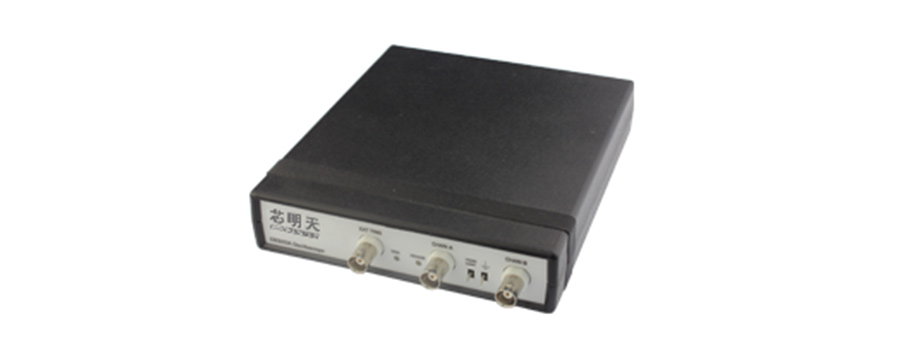

频率响应分析仪简介
该频率响应分析仪可以激发和测量两端口网络的频率响应。如电源，滤波器，音频功率放大器，变压器，伺服放大器和物理系统。您可以用它来测量组件或网络的阻抗，相位，电容，电感，ESR 电阻，质量因子/损耗因子等。对于电源系统，它可以测试电源控制环路的增益/相位，测量电源正常工作时的输入/输出阻抗，以及电源的 PSRR 特性曲线等。
该频率响应分析仪是一款频率响应分析仪，它的特点是虚拟示波器。它本身就是一款USB2.0 数字示波器，10 位 ADC，100MSa/s 采样速率，2 个模拟通道，外部触发，4M 存储深度，用于两个模拟通道及外触发通道。标配内置隔离信号发生器（0-65MHz，可以产生正弦波信号），不需要额外增加外部隔离变压器就可以进行频率响应分析。配有分析软件包及 2 组探头组。前面板接地通过 USB 接口连接到 PC。
分析软件：
（图形分析软件包） 可以实时显示波特图（增益，相位），阻抗图（Z, L，C，ESR），PSRR 特性曲线等
可以存储图片文件及数据文件。
PC接口：USB2.0 (可以选配以太网接口）
供电电源：6-20V 直流电源， 6W 功率，电源适配器 100-240VAC， 50-60Hz
温度：工作温度 0~40 度， 储藏温度 -20~+60 度
湿度：<90% (0~40度），<60%（>40度）
海拔高度：工作（3000 米），不工作（15000 米）
尺寸大小：高 35mm, 宽 153mm, 深 193mm (含 BNC 接头）
重量：约 1.6Kg
操作界面图：
频率响应分析仪标准配置
2 模拟通道, 4M 存储深度，分析软件包，2根无源探头，10 位 ADC，USB2.0 接口控制，隔离通道信号发生器。
功率放大器可选升级选件
如下图所示，是可选的功率放大器，50MHz 带宽，36Vpp 输出电压，1A 电流。
信号源技术参数
（DDS合成，14位DAC，4096点，任意波形发生器）
频率范围：正弦波 0-65MHz
交流振幅：0 ~ 7Vp-p, 1mV 步长
直流偏置：0 ~ ± 3.5V
输出精度：相位噪声 -150dBc/Hz@1KHz 频偏， SFDR -87dBc@10MHz 信号输出
输出阻抗：50 Ω
调制方式：相位，频率（点频，线性扫频，对数扫频），幅度
输出隔离：300Vrms, CAT III
分析仪技术参数：
参数 |
值 |
频率测量范围 |
0~100MHz |
输入阻抗 |
1MΩ |
ADC 位数 |
10 位 （可以选配 12 位，14 位） |
存储深度 |
4M/通道（可以扩展至 8M/通道） |
直流测试精度 |
± 1% |
参数 |
值 |
通道数 |
2 通道 |
输入电压 |
300Vrms |
采样率 |
1.5KSa/s~100MSa/s |
数字窄带滤波器 |
0.3Hz-20MHz （6 个可选） |
动态范围 |
>100dB |
注：安装预紧力一般不超过出力的20%。
