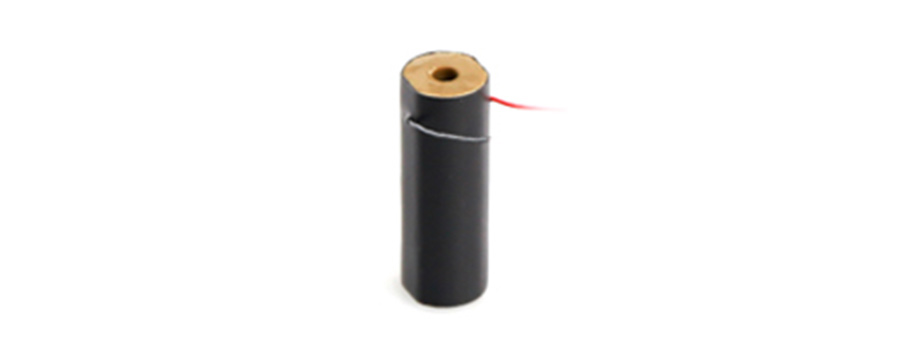

产品中心 >> 压电叠堆陶瓷 >>国产材料环形压电叠堆陶瓷

>>返回产品中心

技术参数：

型号：HMtp150/5-2.5/5
外形尺寸
OD/ID/H：
5-2.5/6mm

标称位移：
5μm@150V

0位移推力：
600N@150V
刚度:
120N/μm		 静电容量:
0.3μF		 谐振频率：250kHz

型号：HMtp150/5-2.5/10
外形尺寸
OD-ID/H：
5-2.5/10		 标称位移：
10μm@150V		 0位移推力：
700N@150V
刚度：
70N/μm		 静电容量：
0.5μF		 谐振频率：
150kHz

型号：HMtp150/5-2.5/20

外形尺寸
OD-ID/H：
5-2.5/18		 标称位移：
20μm@150V		 0位移推力：
700N@150V
刚度：
35N/μm		 静电容量：
1μF		 谐振频率：
83kHz

型号：HMtp150/8-4.5/18
外形尺寸
OD-ID/H：
8-4.5/18		 标称位移：
20μm@150V		 0位移推力：
1300N@150V
刚度：
65N/μm		 静电容量：
1.5μF		 谐振频率：
83kHz

型号：HMtp150/9.5-5.5/10
外形尺寸
OD-ID/H：
9.5-5.5/10		 标称位移：
10μm@150V		 0位移推力：
1500N@150V
刚度：
150N/μm		 静电容量：
1.2μF		 谐振频率：
150kHz

型号：HMtp150/10-5.5/10
外形尺寸
OD-ID/H：
10-5.5/10		 标称位移：
10μm@150V		 0位移推力：
1500N@150V
刚度：
150N/μm		 静电容量：
1.2μF		 谐振频率：
150kHz

型号：HMtp150/12-5/20
外形尺寸
OD-ID/H：
12-5/20		 标称位移：
20μm@150V		 0位移推力：
3400N@150V
刚度：
170N/μm		 静电容量：
6.0μF		 谐振频率：
75kHz

型号：HMtp150/12-6/10
外形尺寸
OD-ID/H：
12-6/10		 标称位移：
10μm@150V		 0位移推力：
3000N@150V
刚度：
220N/μm		 静电容量：
2.4μF		 谐振频率：
150kHz

型号：HMtp150/12-6/16
外形尺寸
OD-ID/H：
12-6/16		 标称位移：
18μm@150V		 0位移推力：
3000N@150V
刚度：
122N/μm		 静电容量：
4.1μF		 谐振频率：
94kHz

型号：HMtp150/12-6/20

外形尺寸
OD-ID/H：
12-6/20

标称位移：
22μm@150V

0位移推力：
3000N@150V
刚度：
100N/μm		 静电容量：
5.3μF		 谐振频率：
75kHz

型号：HMtp150/13-4/20

外形尺寸
OD-ID/H：
13-4/20

标称位移：
22μm@150V

0位移推力：
3600N@150V
刚度：
163N/μm		 静电容量：
8.5μF		 谐振频率：
75kHz

型号：HMtp150/20-15/6

外形尺寸
OD-ID/H：
20-15/6

标称位移：
5μm@150V

0位移推力：
4000N@150V
刚度：
800N/μm		 静电容量：
1.4μF		 谐振频率：
250kHz

型号：HMtp150/26-19/18

外形尺寸
OD-ID/H：
26-19/18

标称位移：
20μm@150V

0位移推力：
7200N@150V
刚度：
360N/μm		 静电容量：
12μF		 谐振频率：
83kHz



注：安装预紧力一般不超过出力的20%。参数公差约±20%。

点击下载资料

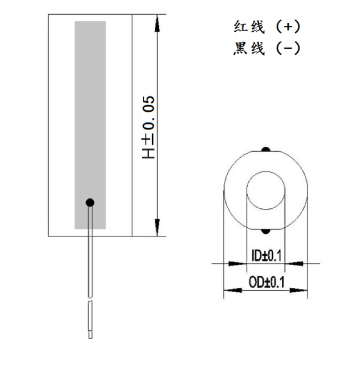

尺寸图
