产品中心 >> 压电叠堆陶瓷 >>高压环形压电叠堆陶瓷

>>返回产品中心

高压叠堆压电陶瓷是将单晶体压电陶瓷片与金属电极层交替叠堆粘接而成，标准驱动电压0~500V，0~1000V，高压叠堆陶瓷因其出力大，静电容量低等特点，适用于大负载以及加载预紧力后的动态的应用。

高压环形叠堆压电陶瓷外径大出力大，出力可达20000N，长度大位移大，位移可达130μm。

特性

• 位移130μm • 驱动电压500V、1000V • 出力大 • 真空兼容 • 静电容量低 • 多种型号可选 • 响应速度快

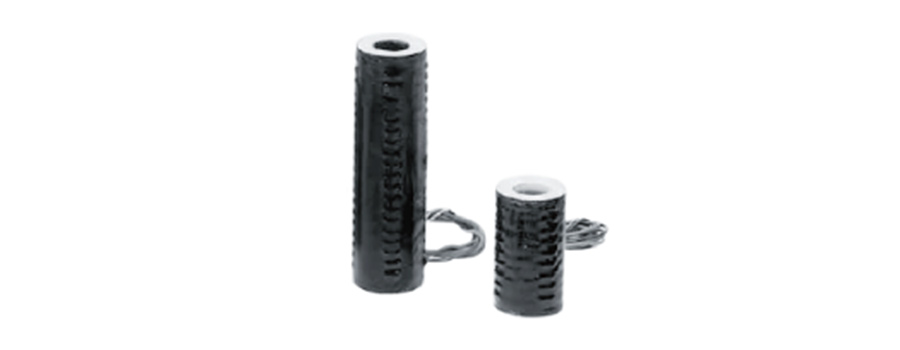

外观形状 工艺结构

工艺结构

高压叠堆压电陶瓷是将单层压电陶瓷片进行叠堆粘接，再利用金属片将陶瓷片之间的电极连接，因此高压压电陶瓷为复合材料结构。相对于低压叠堆压电陶瓷，相同体积，静电容量比较低，在预载力的条件下动态性能好。

应用

 • 纳米定位 • 主动振动控制  • 隔震平台  • 半导体加工测试  • 光学调整  • 腔调谐

供货周期

2~3周发货

工艺特点

• 单层陶瓷厚度0.5mm • 静电容量/cm3: 100nF • 热膨胀系数：-5ppm/°C

技术参数：

型号：HPSt500/10-5/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
65nF±20%

刚度：
200N/μm±10%

谐振频率：
40kHz

推力：
2800N

型号：HPSt500/10-5/15

标称位移*：
25/17μm±15%

长度：
18mm

静电容量：
180nF±20%

刚度：
100N/μm±10%

谐振频率：
25kHz

推力：
2800N

型号：HPSt500/10-5/25

标称位移*：
35/25μm±15%

长度：
27mm

静电容量：
260nF±20%

刚度：
70N/μm±10%

谐振频率：
20kHz

推力：
2800N

型号：HPSt1000/10-5/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
15nF±20%

刚度：
210N/μm±10%

谐振频率：
50kHz

推力：
2800N

型号：HPSt1000/10-5/15

标称位移*：
25/17μm±15%

长度：
18mm

静电容量：
40nF±20%

刚度：
110N/μm±10%

谐振频率：
35kHz

推力：
2800N

型号：HPSt1000/10-5/25

标称位移*：
35/25μm±15%

长度：
27mm

静电容量：
65nF±20%

刚度：
75N/μm±10%

谐振频率：
25kHz

推力：
2800N

型号：HPSt1000/10-5/40

标称位移*：
55/40μm±15%

长度：
36mm

静电容量：
90nF±20%

刚度：
55N/μm±10%

谐振频率：
20kHz

推力：
2800N

型号：HPSt1000/10-5/60

标称位移*：
80/60μm±15%

长度：
54mm

静电容量：
140nF±20%

刚度：
35N/μm±10%

谐振频率：
15kHz

推力：
2800N

型号：HPSt500/15-8/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
140nF±20%

刚度：
550N/μm±10%

谐振频率：
40kHz

推力：
4000N

型号：HPSt500/15-8/20

标称位移*：
27/20μm±15%

长度：
18mm

静电容量：
360nF±20%

刚度：
280N/μm±10%

谐振频率：
25kHz

推力：
4000N

型号：HPSt500/15-8/25

标称位移*：
35/25μm±15%

长度：
27 mm

静电容量：
520nF±20%

刚度：
180N/μm±10%

谐振频率：
20kHz

推力：
4000N

型号：HPSt500/15-8/40

标称位移*：
55/40μm±15%

长度：
36mm

静电容量：
720nF±20%

刚度：
130N/μm±10%

谐振频率：
15kHz

推力：
4000N

型号：HPSt500/15-8/60

标称位移*：
80/60μm±15%

长度：
54mm

静电容量：
1100nF±20%

刚度：
90N/μm±10%

谐振频率：
12kHz

推力：
4000N

型号：HPSt500/15-8/80

标称位移*：
105/80μm±15%

长度：
72mm

静电容量：
1500nF±20%

刚度：
60N/μm±10%

谐振频率：
10kHz

推力：
4000N

型号：HPSt1000/15-8/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
35nF±20%

刚度：
600N/μm±10%

谐振频率：
50kHz

推力：
4000N

型号：HPSt1000/15-8/20

标称位移*：
27/20μm±15%

长度：
18mm

静电容量：
90nF±20%

刚度：
300N/μm±10%

谐振频率：
35kHz

推力：
4000N

型号：HPSt1000/15-8/25

标称位移*：
35/25μm±15%

长度：
27mm

静电容量：
130nF±20%

刚度：
200N/μm±10%

谐振频率：
25kHz

推力：
4000N

型号：HPSt1000/15-8/40

标称位移*：
55/40μm±15%

长度：
36mm

静电容量：
180nF±20%

刚度：
150N/μm±10%

谐振频率：
20kHz

推力：
4000N

型号：HPSt1000/15-8/60

标称位移*：
80/60μm±15%

长度：
54mm

静电容量：
270nF±20%

刚度：
100N/μm±10%

谐振频率：
15kHz

推力：
4000N

型号：HPSt1000/15-8/80

标称位移*：
105/80μm±15%

长度：
72mm

静电容量：
360nF±20%

刚度：
70N/μm±10%

谐振频率：
12kHz

推力：
4000N

型号：HPSt1000/25-15/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
85nF±20%

刚度：
1200N/μm±10%

谐振频率：
50kHz

推力：
13000N

型号：HPSt1000/25-15/20

标称位移*：
27/20μm±15%

长度：
18mm

静电容量：
210nF±20%

刚度：
600N/μm±10%

谐振频率：
35kHz

推力：
13000N

型号：HPSt1000/25-15/25

标称位移*：
35/25μm±15%

长度：
27mm

静电容量：
310nF±20%

刚度：
400N/μm±10%

谐振频率：
25kHz

推力：
13000N

型号：HPSt1000/25-15/40

标称位移*：
55/40μm±15%

长度：
36mm

静电容量：
420nF±20%

刚度：
300N/μm±10%

谐振频率：
20kHz

推力：
13000N

型号：HPSt1000/25-15/60

标称位移*：
80/60μm±15%

长度：
54mm

静电容量：
650nF±20%

刚度：
180N/μm±10%

谐振频率：
15kHz

推力：
13000N

型号：HPSt1000/25-15/80

标称位移*：
105/80μm±15%

长度：
72mm

静电容量：
900nF±20%

刚度：
130N/μm±10%

谐振频率：
12kHz

推力：
13000N

型号：HPSt1000/35-25/7

标称位移*：
12/7μm±15%

长度：
9mm

静电容量：
120nF±20%

刚度：
2000N/μm±10%

谐振频率：
50kHz

推力：
20000N

型号：HPSt1000/35-25/20

标称位移*：
27/20μm±15%

长度：
18mm

静电容量：3
00nF±20%

刚度：
1000N/μm±10%

谐振频率：
35kHz

推力：
20000N

型号：HPSt1000/35-25/25

标称位移*：
35/25μm±15%

长度：
27mm

静电容量：
450nF±20%

刚度：
700N/μm±10%

谐振频率：
25kHz

推力：
20000N

型号：HPSt1000/35-25/40

标称位移*：
55/40μm±15%

长度：
36mm

静电容量：
600nF±20%

刚度：
500N/μm±10%

谐振频率：
20kHz

推力：
20000N

型号：HPSt1000/35-25/60

标称位移*：
80/60μm±15%

长度：
54mm

静电容量：
900nF±20%

刚度：
350N/μm±10%

谐振频率：
15kHz

推力：
20000N

型号：HPSt1000/35-25/80

标称位移*：
105/80μm±15%

长度：
72mm

静电容量：
1300nF±20%

刚度：
250N/μm±10%

谐振频率：
12kHz

推力：
20000N

型号：HPSt1000/35-25/100

标称位移*：
130/100μm±15%

长度：
90mm

静电容量：
1800nF±20%

刚度：
160N/μm±10%

谐振频率：
10kHz

推力：
20000N

HPSt1000: 标称位移是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V,长期使用建议在0~800V可延长使用寿命。

*HPSt500：标称位移是在0~500V驱动电压下的位移行程，行程是在-100V~500V,长期使用建议在0~400V可延长使用寿命。

注：安装预紧力一般不超过出力的20%。

点击下载资料

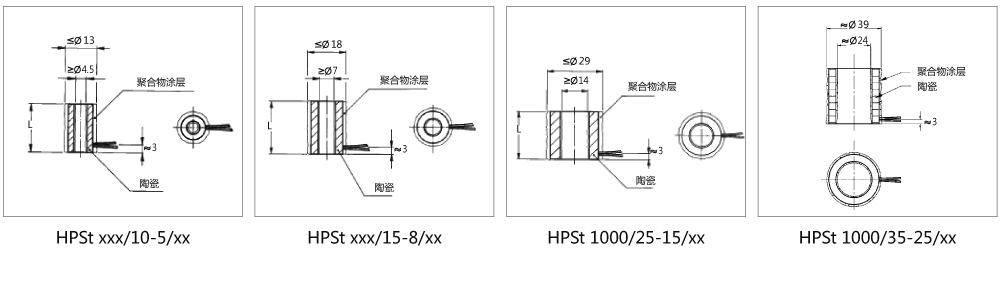

尺寸图
