产品中心 >> 压电叠堆陶瓷 >>共烧压电陶瓷叠堆

>>返回产品中心

低压叠堆共烧工艺压电陶瓷具有优异的性能及长使用寿命，适用于科学实验以及工业应用。叠堆压电陶瓷包含方形及环形两种外形结构，多种尺寸及位移可满足不同应用的需求。特殊的绝缘材料在严苛的条件下动态性能输出，陶瓷体积小巧，易集成。

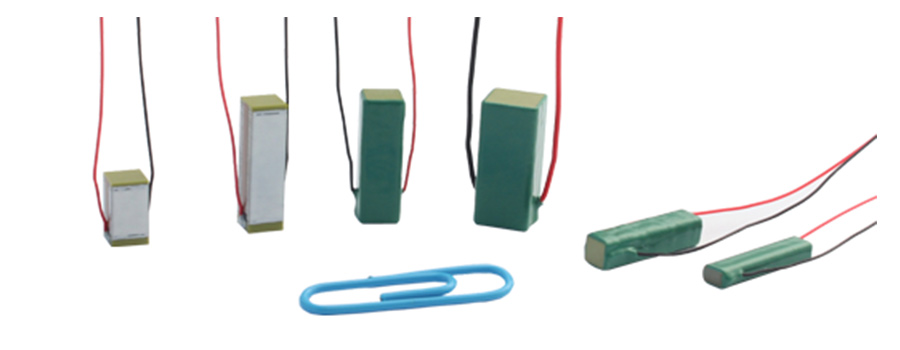

外观形状

• 亚纳米级分辨率 • 大出力可达50000N • 抗磁场干扰 • 低功耗 • 无磨损 • 真空环境兼容

工艺结构

叠堆压电陶瓷为多层共烧压电陶瓷，由陶瓷层与电极层粘接共烧而成，位移计算公式如下：

运动方式

迟滞特性

压电陶瓷升压曲线和降压曲线之间存在位移差。在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这位移差会随着电压变化范围的改变而改变，驱动电压小则位移差也会相应小。

蠕变特性

蠕变是指当施加在压电陶瓷的电压值不再变化时，在一定时间之后才会达到稳定值。

陶瓷的迟滞与蠕变可以通过闭环控制有效的消除，可以选择"芯明天"的闭环促动器以及闭环控制器产品。

曲线图

*列出的数据是参考值。 对于电压与位移特性，相同长度的压电陶瓷进行串联显示相同的电压与位移特性。

*图4、图5和图6中出力的定义：力是施加最大驱动电压时将位移限制为0时所需的力。

材料特性

• d31：-290pm/V         • d33：+635pm/V         • 相对介电常数ε：5400         • 居里温度°C：150°C         • 密度Density：8g/cm         • 弹性柔顺常数S33：18×10-122/N

树脂

高性能环氧树脂封装，绿色树脂厚度0.5mm，灰色树脂厚度50μm，灰色超薄树脂适于低温（如-273°C）应用。

温度范围

• 使用温度：-25°C~+80°C（具体取决于树脂）         • 超过100°C，PZT性能可逆性降低         • 超过居里温度压电陶瓷将性退极化

应用

• 光纤拉伸         • 主动振动控制         • 点胶阀         • 精密定位         • 变形镜         • 压电钳

供货周期

2~3周发货

技术参数：

型号：*PSt 50/1.2×1.2/1.7

尺寸a×b×L[mm]：
1.22×1.3×1.7

树脂颜色：
灰

Max./位移：
1/0.8μm

重量：
0.09g

静电容量：
0.045μF

刚度：
50N/μm

谐振频率：
100kHz

推力：
80N

型号：*PSt 100/1.65×1.65/5

尺寸a×b×L[mm]：
1.66×1.72×5

树脂颜色：
灰

Max./位移：
4/3.2μm

重量：
0.48g

静电容量：
0.090μF

刚度：
30N/μm

谐振频率：
50kHz

推力：
120N

型号：PSt150/2×3/5

尺寸a×b×L[mm]：
2.1×3.1×5

树脂颜色：
灰

Max./位移：
6.5/5μm

重量：
0.4g

静电容量：
0.07μF

刚度：
45N/μm

谐振频率：
150kHz

推力：
300N

尺寸a×b×L[mm]：
3×4×5

树脂颜色：
绿

Max./位移：
6.5/5μm

重量：
0.4g

静电容量：
0.07μF

刚度：
45N/μm

谐振频率：
150kHz

推力：
300N

型号：PSt150/2×3/7

尺寸a×b×L[mm]：
2.1×3.1×9

树脂颜色：
灰

Max./位移：
13/9μm

重量：
0.6g

静电容量：
0.17μF

刚度：
25N/μm

谐振频率：
100kHz

推力：
300N

尺寸a×b×L[mm]：
3×4×9

树脂颜色：
绿

Max./位移：
13/9μm

重量：
0.6g

静电容量：
0.17μF

刚度：
25N/μm

谐振频率：
100kHz

推力：
300N

型号：PSt150/2×3/10

尺寸a×b×L[mm]：
2.1×3.1×10

树脂颜色：
灰

Max./位移：
13/9μm

重量：
0.7g

静电容量：
0.18μF

刚度：
22N/μm

谐振频率：
100kHz

推力：
300N

尺寸a×b×L[mm]：
3×4×10

树脂颜色：
绿

Max./位移：
13/9μm

重量：
0.7g

静电容量：
0.18μF

刚度：
22N/μm

谐振频率：
100kHz

推力：
300N

型号：PSt150/2×3/20

尺寸a×b×L[mm]：
2.1×3.1×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
1.2g

静电容量：
0.47μF

刚度：
12N/μm

谐振频率：
50kHz

推力：
300N

尺寸a×b×L[mm]：
3×4×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
1.2g

静电容量：
0.47μF

刚度：
12N/μm

谐振频率：
50kHz

推力：
300N

型号：PSt150/3.5×3.5/7

尺寸a×b×L[mm]：
3.6×3.6×9

树脂颜色：
灰

Max./位移：
13/9μm

重量：
1.05g

静电容量：
0.35μF

刚度：
50N/μm

谐振频率：
100kHz

推力：
800N

尺寸a×b×L[mm]：
4.5×4.5×9

树脂颜色：
绿

Max./位移：
13/9μm

重量：
1.05g

静电容量：
0.35μF

刚度：
50N/μm

谐振频率：
100kHz

推力：
800N

型号：PSt150/3.5×3.5/20

尺寸a×b×L[mm]：
3.6×3.6×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
2.1g

静电容量：
0.8μF

刚度：
25N/μm

谐振频率：
50kHz

推力：
800N

尺寸a×b×L[mm]：
4.5×4.5×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
2.1g

静电容量：
0.8μF

刚度：
25N/μm

谐振频率：
50kHz

推力：
800N

型号：*PSt150/5×5/7

尺寸a×b×L[mm]：
5.1×5.1×9

树脂颜色：
灰

Max./位移：
13/9μm

重量：
2g

静电容量：
0.8μF

刚度：
120N/μm

谐振频率：
100kHz

推力：
1600N

尺寸a×b×L[mm]：
6×6×9

树脂颜色：
绿

Max./位移：
13/9μm

重量：
2g

静电容量：
0.8μF

刚度：
120N/μm

谐振频率：
100kHz

推力：
1600N

型号：*PSt150/5×5/20H

尺寸a×b×L[mm]：
5.1×5.1×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
3.8g

静电容量：
1.8μF

刚度：
60 N/μm

谐振频率：
50kHz

推力：
1600N

型号：PSt150/5×5/20L

尺寸a×b×L[mm]：
6×6×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
4.1g

静电容量：
1.8μF

刚度：
60N/μm

谐振频率：
50kHz

推力：
1600N

型号：PSt150/5×5/20

尺寸a×b×L[mm]：
6×6×20

树脂颜色：
绿

Max./位移：
28/20μm

重量：
4.1g

静电容量：
1.5μF

刚度：
60N/μm

谐振频率：
50kHz

推力：
1600N

型号：*PSt150/7×7/7

尺寸a×b×L[mm]：
7.1×7.1×9

树脂颜色：
灰

Max./位移：
13/9μm

重量：
3.8g

静电容量：
1.8μF

刚度：
240N/μm

谐振频率：
100kHz

推力：
3500N

尺寸a×b×L[mm]：
8×8×9

树脂颜色：
绿

Max./位移：
13/9μm

重量：
3.8g

静电容量：
1.8μF

刚度：
240N/μm

谐振频率：
100kHz

推力：
3500N

型号：PSt150/7×7/20

尺寸a×b×L[mm]：
7.1×7.1×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
8g

静电容量：
3.6μF

刚度：
120N/μm

谐振频率：
50kHz

推力：
3500N

尺寸a×b×L[mm]：
8×8×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
8g

静电容量：
3.6μF

刚度：
120N/μm

谐振频率：
50kHz

推力：
3500N

型号：*PSt150/10×10/7

尺寸a×b×L[mm]：
10.1×10.1×9

树脂颜色：
灰

Max./位移：
13/9μm

重量：
8.1g

静电容量：
3.6μF

刚度：
500N/μm

谐振频率：
100kHz

推力：
7000N

尺寸a×b×L[mm]：
11×11×9

树脂颜色：
绿

Max./位移：
13/9μm

重量：
8.1g

静电容量：
3.6μF

刚度：
500N/μm

谐振频率：
100kHz

推力：
7000N

型号：*PSt150/10×10/20

尺寸a×b×L[mm]：
10.1×10.1×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
14.8g

静电容量：
7.2μF

刚度：
250N/μm

谐振频率：
50kHz

推力：
7000N

尺寸a×b×L[mm]：
11×11×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
14.8g

静电容量：
7.2μF

刚度：
250N/μm

谐振频率：
50kHz

推力：
7000N

型号：*PSt150/14×14/20

尺寸a×b×L[mm]：
14.1×14.1×18

树脂颜色：
灰

Max./位移：
28/20μm

重量：
31.3g

静电容量：
14.5μF

刚度：
500N/μm

谐振频率：
47kHz

推力：
15000N

尺寸a×b×L[mm]：
15×15×18

树脂颜色：
绿

Max./位移：
28/20μm

重量：
31.3g

静电容量：
14.5μF

刚度：
500N/μm

谐振频率：
47kHz

推力：
15000N

型号：PSt150/25×25/15

尺寸a×b×L[mm]：
25.1×25.1×20

树脂颜色：
灰

Max./位移：
19/15μm

重量：
109.55g

静电容量：
30.5μF

刚度：
1000N/μm

谐振频率：
50kHz

推力：
25000N

尺寸a×b×L[mm]：
26×26×20

树脂颜色：
绿

Max./位移：
19/15μm

重量：
109.55g

静电容量：
30.5μF

刚度：
1000N/μm

谐振频率：
50kHz

推力：
25000N



对于陶瓷组件的清洁，我们建议使用异丙醇（丙醇）或乙醇。 使用前必须彻底干燥组件。 如果需要，组件可以完全浸没在溶剂中，但是对于堆栈，我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。

注：标准引线中红线为正极；PSt50与PSt100系列红线为负极。安装预紧力一般为出力的10%~25%。低温2K下，位移约为室温下的10%。

*[1] 长宽公差±0.1mm，高±0.05mm。陶瓷尺寸包含树脂的尺寸，不含焊点尺寸。灰色树脂厚50μm，绿色0.5mm，黑色0.1mm。焊点高度1mm，公差±0.2mm。不同尺寸，焊点位置会略有不同。

**PSt150系列标称位移是在0~150V驱动电压下的位移行程，位移是在-30~150V驱动电压下的位移行程，长期使用建议在0~120V电压下，可延长使用寿命。

PSt50系列位移是在0~50V驱动电压下的位移行程，PSt100系列位移是在0~100V驱动电压下的位移行程。
注：高度公差为+/-0.05mm。

点击下载资料

叠堆压电陶瓷安装注意事项

只能承受轴向力不能承受侧向力及剪切力

请将力作用于整个表面力均匀分布避免点受力

为避免短路，请勿在上下表面直接加金属片，请在金属表面加上Kapton薄片或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力敏感为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他表面粘接。为避免陶瓷的性能受损，安装过程应避免机械夹持及胶水粘到侧面

压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。

压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏.

注：安装预紧力一般不超过出力的20%。

其他注意事项：

1.不能超出参数表给定电压范围使用。

2.请勿刮除叠堆陶瓷侧面涂层。

3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。

4.叠堆陶瓷所在的环境应该保持干燥。

5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。

6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。

7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。

8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。

9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。

10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
