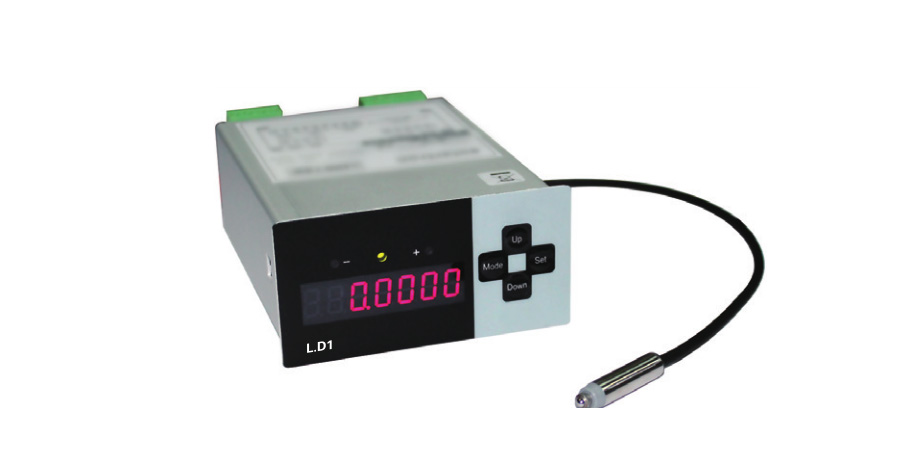

产品中心 >> 位移测量设备/应变传感器 >>L.D1高端电感测微仪
LVDT测微仪式接触式测微仪，通过电感测头探测外部的位移形变，测量范围0~1mm，精度优于100nm。
特点
• 7位红色数字显示 • 峰值保持功能 • VDC或4-20mA输出 • RS-232、RS-485串口 • 接触式测量 • 读数速率：100个/s。

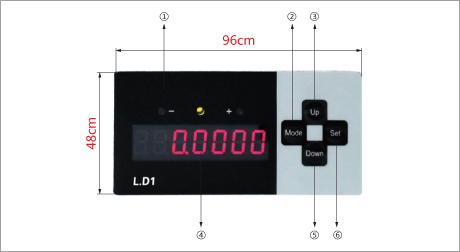

控制面板

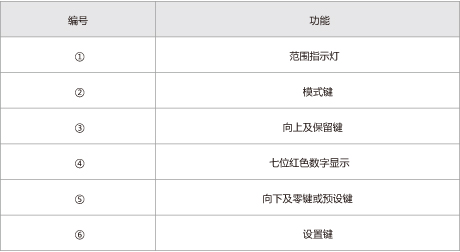

功能说明

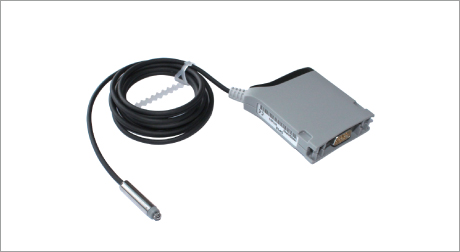

接触式数字测头

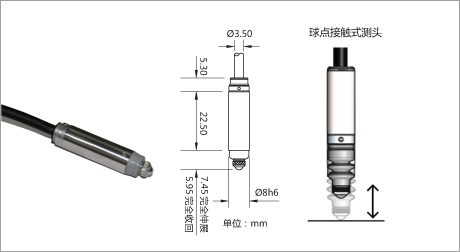

测头尺寸参数

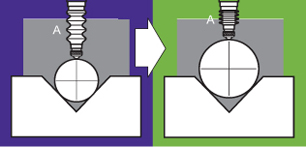

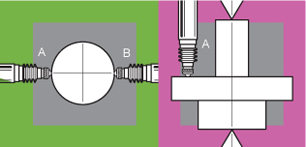

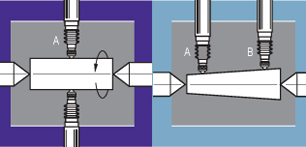

典型应用
|
|
|
|
|
可选配测试支架
|
|
应用
长度（深度、高度、厚度、直径、锥度等）测量、振动测量、精密定位系统、微位移检测、微操作机器人位移检测、光纤对接等需要微位移检测的领域。
电感测微仪L.D1技术参数
型号 |
L.D1 |
单位 |
测量范围 |
0 ~ 1 |
mm |
通道数 |
单通道 |
|
分辨率 |
＜0.1 |
um |
显示类型 |
7位红色LED数字 |
|
显示更新频率 |
10 |
次 /S |
显示范围 |
-99.9999至+99.9999 |
|
指示灯 |
低、正常、高报警灯 |
|
测头类型 |
数字回弹式 |
|
传感器读数速率 |
100个读数 |
/s |
模拟量输出 |
4-20mA,-5V至+5V，-10V至+10V，0V至+5V,0V至+10V（可选） |
|
数字量输出 |
报警继电器-集电极开路,低、正常、高,继电器响应时间：0.1至9.9秒（可选） |
|
计算机接口模式 |
RS-232、RS-485 |
|
工作电压 |
+24 |
VDC |
电流 |
850 |
mA |
储藏温度范围 |
-10至+70 |
℃ |
操作温度范围 |
+10至+40 |
℃ |
外形尺寸 |
48×96×137 |
mm |
面板净尺寸 |
44.5×93 |
mm |
面板后深度 |
135 |
mm |
更换不同量程的测头，可以实现大范围的检测，可到±10mm。 |
||
