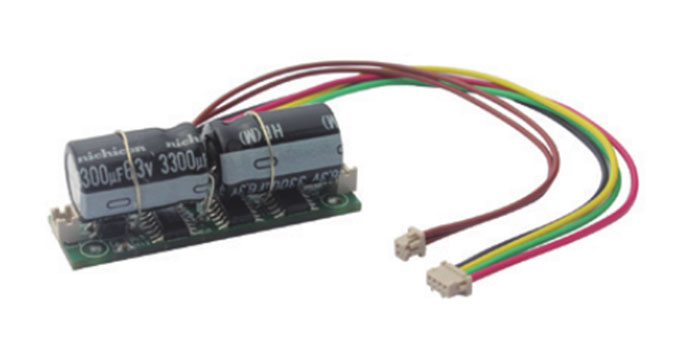

产品中心 >> 压电陶瓷片 >>EH300/EH301 智能能量收集模块
背景
EH300/EH301 系列能量收集模块可接受来自多种电能源的能量，并将此能量存储在传统的 3.3V 和 5.0V 电路和系统中。 EH300/EH301 系列模块完全自供电，始终处于激活模式。它们适用于低功耗间歇占空比采样数据或基于状态的监控 / 极限寿命应用。
使用
瞬时输入电压上限：±500V
瞬时输入电流上限：400mA
输入 / 输出功率上限：500mW
工作温度范围：0℃ ~+ 70℃
最大平均工作温度：50℃
存储温度：-40~+85℃
湿度：可达 90%（不结露）
输入下限：0.0V / 1nA
内部电压钳位：7.0V / 10mA
输出电流上限：1A
尺寸（W×L×H）:14×50×18mm
重量：约 14g
注意：ESD 敏感设备。在 ESD 控制环境中使用静态控制程序。
应用
• 传感器接口电路 • 传感器偏置电路
• 电容和电荷积分电路 • 生化探针接口
• 信号调节 • 便携式仪器
基本参数
型号 |
EH300 |
EH300A |
单位 |
输出低电平 |
1.9 |
V |
|
输出高电平 |
3.5 |
V |
|
充电输入 |
4.0/200 |
V@nA |
|
功率消耗 |
0.4/0.8 |
1/2 |
μW |
有效能量 |
4.6 |
30 |
mJ |
输出接通时间 |
68/25 |
75/150 |
msec@mA |
VP输出阻抗 |
0.15（VP = 3.5V） |
Ω |
|
VR输出灌电流IRsink |
2.5（VP=3.5V,VR=3.5V） |
mA |
|
VR输出拉电流 IRsource |
-1.0（VP = 3.5V,VR= 0V） |
mA |
|
输出负载 |
3.5 |
Ω，下限 |
|
输出电流 |
1(Rload=3.5Ω) |
A，上限 |
|
测试环境 |
TA = 25℃,未定义的 |
|
|
型号 |
EH301 |
EH301A |
单位 |
输出低电平 |
3.1 |
V |
|
输出高电平 |
5.2 |
V |
|
充电输入 |
6.0/300 |
V@nA |
|
功率消耗 |
0.9/1.8 |
1.5/3 |
μW |
有效能量 |
3.9 |
55 |
mJ |
输出接通时间 |
80/25 |
885/150 |
msec@mA |
VP输出阻抗 |
0.1（VP = 5V） |
Ω |
|
VR输出灌电流IRsink |
5（VP = 5V,VR= 5V） |
mA |
|
VR输出拉电流 IRsource |
-2（VP = 5V,VR= 0V） |
mA |
|
输出负载 |
5 |
Ω，下限 |
|
输出电流 |
1（Rload=5Ω） |
A，上限 |
|
测试环境 |
TA = 25℃,未定义的 |
|
|
