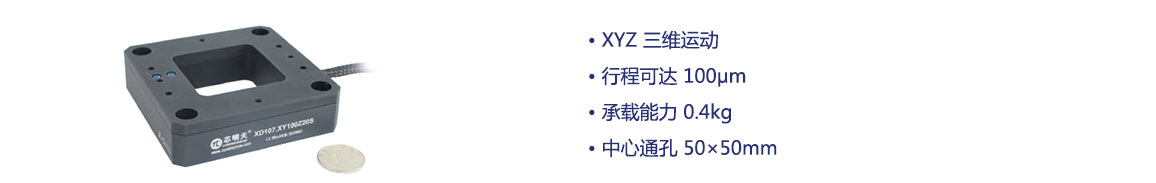

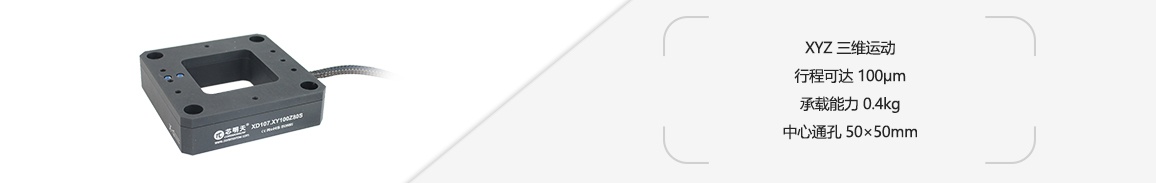

XD107系列高分辨率压电纳米定位台是三维运动的压电平台，它的中心具有方形通孔，适用于样品显微成像应用。
产品特点
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
XD107.XY100Z80S |
XD107.XY100Z80K |
单位 |
|
|
运动方向 |
X、Y、Z |
X、Y、Z |
|
|
| 驱动控制 |
3 路控制，三路传感 |
3 路控制 |
|
|
|
标称行程范围（0~120V） |
XY80/Z64 |
XY80/Z64 |
μm±20% |
|
|
Max.行程范围（0~150V） |
XY100/Z80 |
XY100/Z80 |
μm±20% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
50x50 |
50x50 |
mm |
|
|

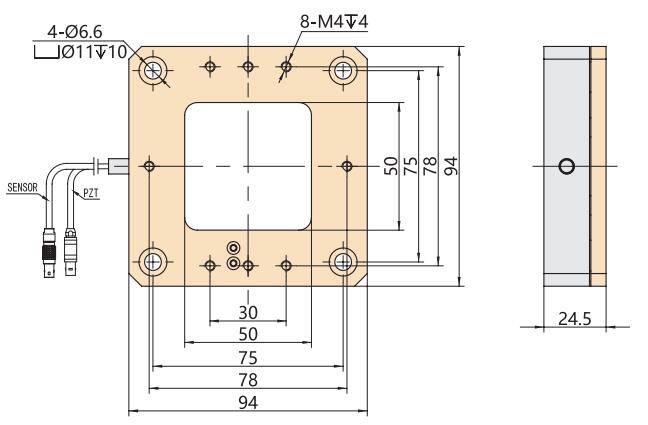

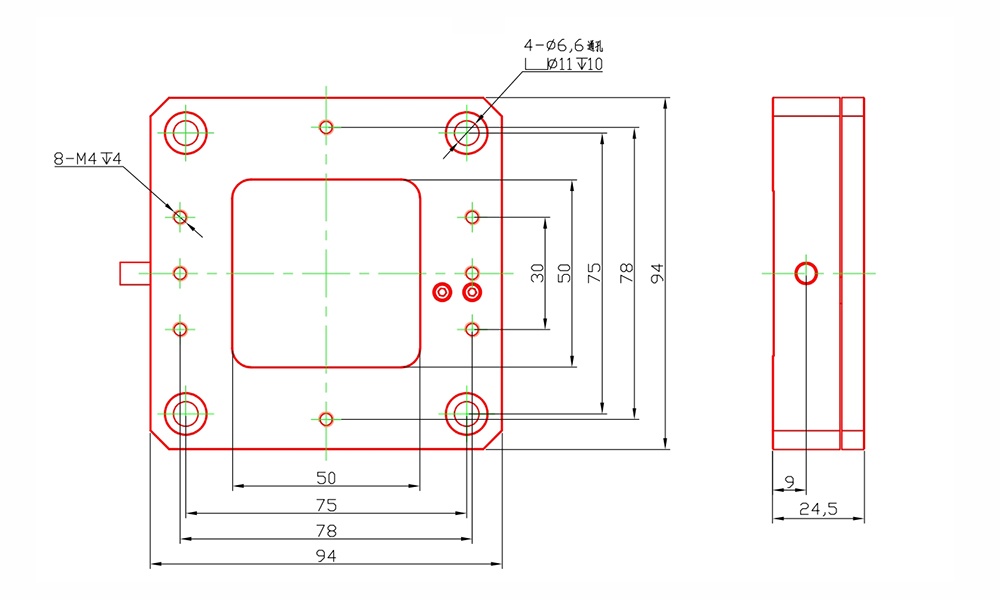

外形尺寸 |
94×94×24.5 |
94×94×24.5 |
mm |
|
|
闭 / 开环分辨率 |
3 |
1 |
nm |
|
|
闭环线性度 |
XY0.2/Z0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
XY0.02/Z0.02 |
- |
%F.S. |
|
|
俯仰 / 偏航 / 滚动 |
≤ 30 |
≤ 30 |
μrad |
|
|
空载谐振频率 |
XY220/Z160 |
XY220/Z160 |
Hz±20% |
|
|
带载谐振频率 (400g) |
XY110/Z80 |
XY110/Z80 |
Hz±20% |
|
|
承载能力 |
水平安装 |
0.4 |
0.4 |
kg |
| 立式安装 | 0.03 | 0.03 | ||
| 倒置安装 | 0.04 | 0.04 | ||
|
静电容量 |
XY3.6/Z1.8 |
XY3.6/Z1.8 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
420 |
420 |
g±5% |
|
注：以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
