XD106系列高分辨率压电纳米定位台（低温真空无磁）是三维运动压电平台，它是专为极低温、真空及无磁环境应用而设计。它的中心具有直径10或50mm的通孔。

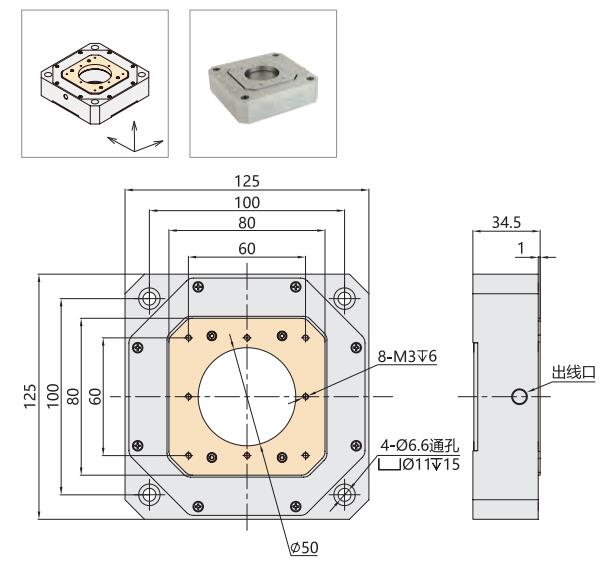

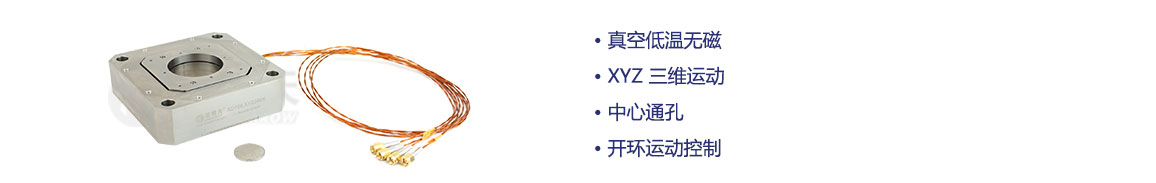

产品特点
|
|
|
|
|
|
位移与电压曲线（XD106.XYZ200K）
|

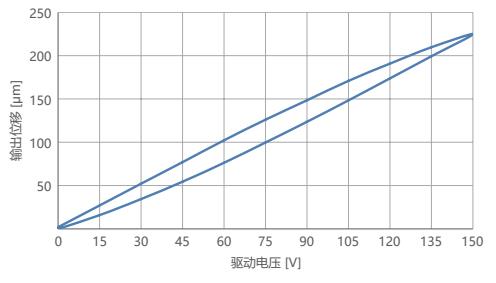

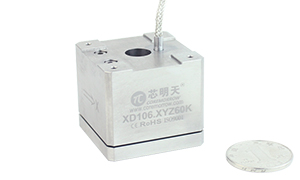

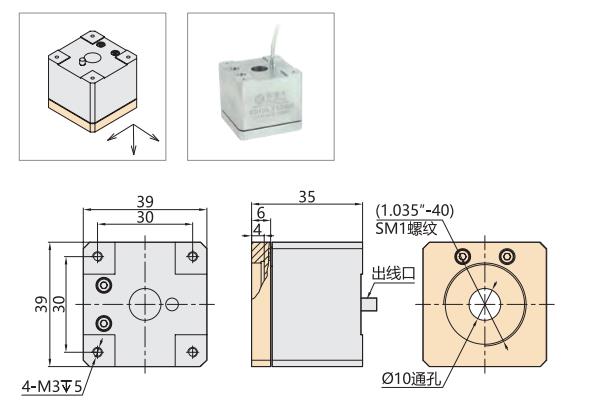

XD106.XYZ60K 压电扫描台
|
产品应用
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
XD106.XYZ60K |
XD106.XYZ200K |
单位 |
|
|
运动自由度 |
X、Y、Z |
X、Y、Z |
|
|
|
电源驱动电压 |
0~60V@常温 0~150V@低温4K |
0~150V@常温、低温100K |
|
|
|
驱动控制 |
3路驱动，3路传感 |
4路驱动，3路传感 |
|
|
|
驱动源 |
压电堆栈 |
压电堆栈 |
|
|
|
标称行程范围（0~150V） |
70@60V |
XY±100/Z100@150V |
μm/轴±10% |
|
|
标称行程范围（低温） |
30@150V @4K温度 |
XY±40/Z50@150V @100K温度 |
μm/轴±20% |
|
|
中心通孔直径 |
10 |
50 |
mm |
|
|
分辨率 |
2 |
2 |
nm |
|
|
空载谐振频率 |
X415/Y465/Z497 |
XY180/Z250 |
Hz±20% |
|
|
带载 200g 谐振频率 |
XY105/Z229 |
XY140/Z200 |
Hz±20% |
|
|
静电容量 |
XY5.4，Z10.9 |
XY3.6,Z7.2 |
μF±20% |
|
|
材质 |
钛 |
钛 |
|
|
|
承载能力 |
水平安装 |
0.2 |
0.7 |
kg |
| 立式安装 | 0.1 | 0.1 | ||
| 倒置安装 | 0.1 | 0.1 | ||
|
重量 |
220 |
1360 |
g±5% |
|
|
使用方法 |
倒置安装使用 |
水平安装使用 |
|
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
